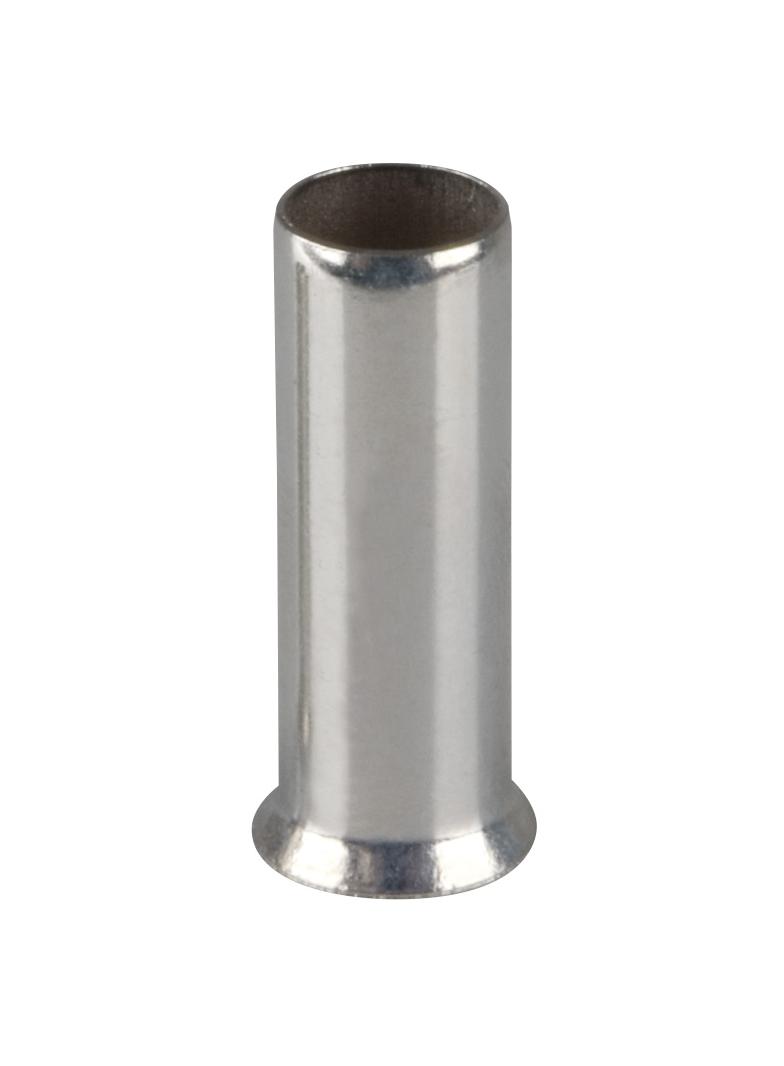

Końcówka tulejkowa nieizolowana Cu miedź cynowana TA 185-32 /opk=20szt./ TA_185-32/20 ERKO
- ETIM
- EC000005
- Szerokość
- 0.0235
- Długość
- 0.032
- Głębokość
- 0.0235
- Waga
- 0.2308
KOŃCÓWKI TULEJKOWE TA OD ERKO
Precyzyjne zakończenie przewodu. Bezpieczny i powtarzalny montaż.
Końcówki tulejkowe TA to nieizolowane tulejki kablowe przeznaczone do zakończania przewodów miedzianych wielodrutowych. Zapewniają estetyczne, trwałe i powtarzalne przygotowanie żyły do montażu w zaciskach śrubowych i sprężynowych. Wykonane z miedzi cynowanej galwanicznie, zgodnie z normą DIN 46228 cz. 1.
Dlaczego TA?
Końcówki tulejkowe TA łączą precyzję wykonania z polską jakością produkcji.
Pewny montaż w zacisku
Zapewnia równomierny docisk i stabilne połączenie elektryczne.
Precyzyjne zakończenie żyły
Zapobiega rozwarstwianiu się drutów i uszkodzeniom przewodu.
Szeroki zakres przekrojów
Do instalacji sterowniczych, przemysłowych i energetycznych.
Profesjonalne zaprasowywanie
Przeznaczone do pracy z narzędziami ERKO – powtarzalny efekt każdego zacisku.
Zaprojektowane do
profesjonalnych instalacji
Końcówki tulejkowe TA zostały zaprojektowane z myślą o instalatorach, automatyce oraz producentach rozdzielnic. Stosowanie tulejek poprawia jakość połączeń, zwiększa bezpieczeństwo montażu oraz porządkuje okablowanie w szafach sterowniczych.
Dostępne warianty
| Przekrój żyły [mm²] | s [mm] | d₁ [mm] | d₂ [mm] | l [mm] | Waga [g/szt.] | Liczba [szt.] | Narzędzia do zaciskania |
|---|---|---|---|---|---|---|---|
| 0,5 | 0,15 | 1 | 2,1 | 6-12* | 0,03-0,07 | 100 |
PR33 T10N TC6 T16 T16S |
| 0,75 | 0,15 | 1,6 | 2,3 | 6-14* | 0,04-0,10 | 100 | |
| 1 | 0,15 | 2,3 | 2,5 | 6-14* | 0,05-0,10 | 100 | |
| 1,5 | 0,15 | 3,6 | 2,8 | 7-20* | 0,06-0,17 | 100 | |
| 2,5 | 0,15 | 4,5 | 3,4 | 7-20* | 0,08-0,20 | 100 | |
| 4 | 0,2 | 5,8 | 4 | 6-20* | 0,11-0,36 | 100 | |
| 6 | 0,2 | 7,5 | 4,7 | 10-21* | 0,24-0,46 | 100 | |
| 10 | 0,2 | 9 | 5,8 | 12-21* | 0,34-0,61 | 100 |
PR33 T10N T16 T16S |
| 16 | 0,2 | 11 | 7,5 | 12-32* | 0,47-1,22 | 100 | |
| 25 | 0,2 | 7,3 | 9,5 | 15-32* | 0,78-1,55 | 50 |
EPZC300N EPZ300N GZ300 PRZ40 HRZ300 PR33 |
| 35 | 0,2 | 8,3 | 11 | 15-32* | 0,92-1,76 | 50 | |
| 50 | 0,3 | 10,3 | 13 | 18-32* | 1,71-2,99 | 20 |
EPZC300N EPZ300N GZ300 PRZ40 HRZ300 |
| 70* | 0,5 | 13 | 16 | 25-30 | 4,70-5,89 | 20 | |
| 95* | 0,5 | 15 | 18 | 25-30 | 5,70-6,80 | 20 | |
| 120* | 0,5 | 17 | 20 | 32 | 8,34 | 20 | |
| 150* | 0,5 | 18,5 | 21 | 32 | 9,70 | 20 | |
| 185* | 0,6 | 20 | 23,5 | 32-40 | 185-14,45 | 20 |
Oznaczenia wymiarów
d₁ – średnica wewnętrzna tulejki (otwór na żyłę)
d₂ – średnica zewnętrzna tulejki
l₁ – całkowita długość tulejki
l₂ – długość części roboczej (zaciskowej)
Forma zaprasowania końcówki TA
Prawidłowo zaprasowana końcówka tulejkowa TA równomiernie obejmuje całą żyłę przewodu, zapewniając maksymalny kontakt elektryczny bez uszkodzenia pojedynczych drutów.
Wszystkie druty żyły są jednolicie ściśnięte w tulejce.
Pojedyncze druty nie są przecięte ani odkształcone.
Każde zaprasowanie daje identyczny, niezawodny efekt.
EUROPEJSKA PRODUKCJA
Końcówki tulejkowe TA, podobnie jak nasze pozostałe końcówki, produkujemy w Polsce. Każdy detal został opracowany zgodnie z europejskimi normami, aby zapewnić bezpieczeństwo, niezawodność i trwałość.
WSZECHSTRONNE ZASTOSOWANIE
Produkt można stosować w budowie maszyn, elektrotechnice, rzemiośle, budownictwie i majsterkowaniu.
DEDYKOWANE NARZĘDZIA DO
ZAPRASOWYWANIA
W trosce o kompleksowe wsparcie pracy naszych Klientów, oferujemy szeroką gamę narzędzi do zaprasowywania, które zostały zaprojektowane z myślą o maksymalnej kompatybilności z naszymi końcówkami.
➤ JAK DOBRAĆ ODPOWIEDNIE NARZĘDZIE DO KOŃCÓWKI?Aby zapewnić precyzyjne i efektywne zaprasowywanie, opracowaliśmy szczegółowe tabele kompatybilności narzędzi z końcówkami. Zawierają one informacje, które narzędzie najlepiej współpracuje z danym typem końcówki, gwarantując szybkie i solidne połączenia. Tabele znajdują się w poszczególnych sekcjach katalogu poświęconych konkretnym typom końcówek.
SPRAWDŹ NASZE POZOSTAŁE KOŃCÓWKI TULEJKOWE
TA – KOŃCÓWKA TULEJKOWA NIEIZOLOWANA
TA to klasyczna, nieizolowana końcówka tulejkowa przeznaczona do zakończeń przewodów miedzianych wielodrutowych. Zapewnia uporządkowanie żył oraz pewny styk w zaciskach śrubowych i sprężynowych. Wykonana z cynowanej miedzi, gwarantuje dobrą przewodność i odporność na korozję. Stosowana powszechnie w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych.
TE – KOŃCÓWKA TULEJKOWA IZOLOWANA (STANDARD)
TE to izolowana końcówka tulejkowa zgodna z normą DIN, wyposażona w polipropylenową tuleję izolacyjną. Ułatwia montaż, poprawia estetykę połączenia oraz zwiększa bezpieczeństwo pracy. Kolorowa izolacja umożliwia szybką identyfikację przekroju przewodu, a solidna konstrukcja zapewnia trwałe i niezawodne połączenie elektryczne.
TV – KOŃCÓWKA TULEJKOWA IZOLOWANA, PODWÓJNA
TV to podwójna końcówka tulejkowa przeznaczona do jednoczesnego zakończenia dwóch przewodów w jednym zacisku. Rozwiązanie idealne tam, gdzie wymagane jest rozdzielenie sygnałów lub mostkowanie obwodów. Zapewnia porządek w okablowaniu, stabilne połączenie oraz zgodność z normą DIN, szczególnie w aplikacjach automatyki i sterowania.
TP – KOŃCÓWKA TULEJKOWA W PASKACH
TP to końcówka tulejkowa w paskach, przeznaczona do szybkiego i seryjnego montażu. Dostarczana w formie taśmy, umożliwia sprawną pracę oraz łatwe dozowanie końcówek podczas instalacji. Charakteryzuje się wysoką trwałością termiczną w zakresie od –40°C do +125°C, co pozwala na bezpieczne stosowanie w wymagających warunkach pracy. Wykonana z cynowanej miedzi, zapewnia dobrą przewodność oraz trwałe i niezawodne połączenie elektryczne.
POZNAJ PEŁNĄ OFERTĘ KOŃCÓWEK ERKO
Nasze końcówki oczkowe KOE to tylko część rozbudowanego portfolio niezawodnych rozwiązań połączeniowych ERKO. Projektujemy i produkujemy szeroką gamę końcówek do różnych zastosowań – od standardowych instalacji elektrycznych po najbardziej wymagające warunki przemysłowe. Postaw na jakość, precyzję wykonania i bezpieczeństwo pracy.
JEDEN PRODUCENT – WIELE PROFESJONALNYCH ROZWIĄZAŃ
