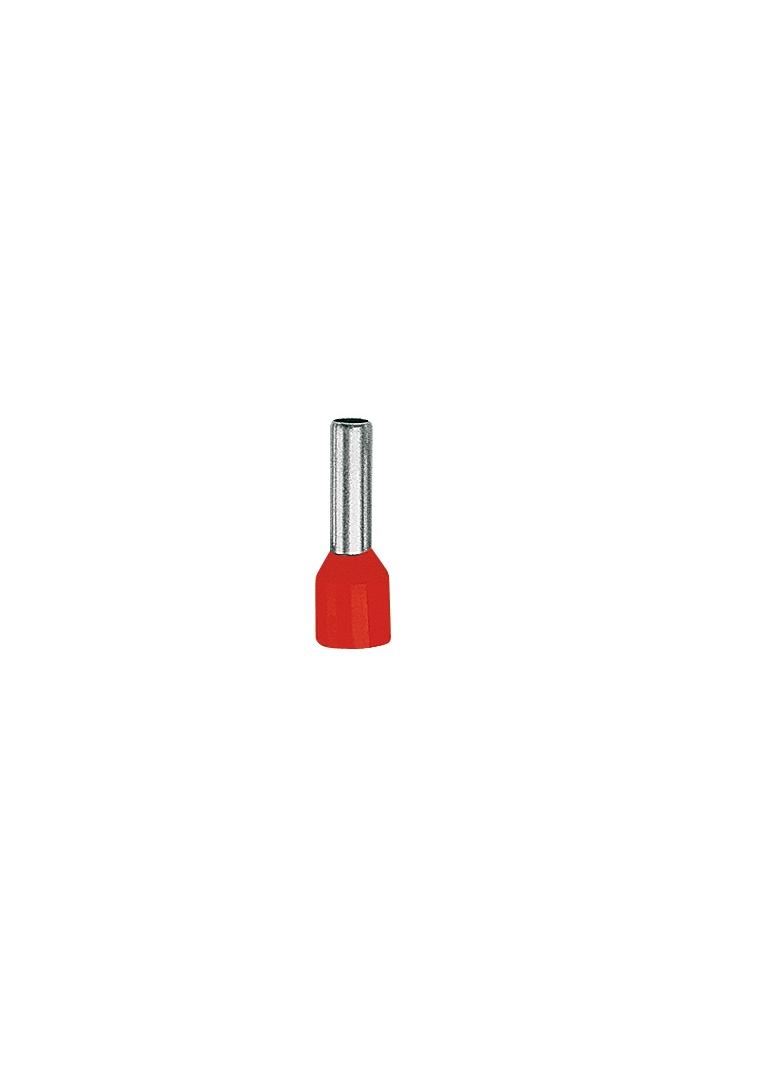

Końcówka tulejkowa izolowana Cu miedź cynowana TE 95-25 /opk=20szt./ TE_95-25/20 ERKO

ERKO JONKOWO

Końcówka tulejkowa izolowana Cu miedź cynowana TE 95-25 /opk=20szt./ TE_95-25/20 ERKO

Name: Końcówka tulejkowa izolowana Cu miedź cynowana TE 95-25 /opk=20szt./ TE_95-25/20 ERKO
Brand: ERKO JONKOWO
Price: 50.24 PLN
Availability: InStock

Kod produktu397942

EAN5905912823240

JednostkaOPK

Numer katalogowyTE_95-25/20

Link do producentaERKO JONKOWO

Podstawowe dane techniczne

ETIM: EC000005
Waga: 0.1799
Kolor: Czerwony
W taśmie: Nie
Z oznacznikiem: Nie

50,24 zł brutto / 1 OPK

24h

Magazyn: 0 OPK

Ilość

KOŃCÓWKI TULEJKOWE TE OD ERKO

Profesjonalne zakończenie przewodów dla stabilnych i trwałych połączeń elektrycznych

Końcówki tulejkowe TE od ERKO przeznaczone są do zakańczania przewodów wielodrutowych (linkowych) w instalacjach elektrycznych. Zastosowanie tulejek eliminuje ryzyko rozwarstwiania się żył przewodu podczas montażu oraz zwiększa niezawodność połączenia elektrycznego. Dzięki precyzyjnej konstrukcji oraz wysokiej jakości materiałom końcówki TE gwarantują doskonałą przewodność elektryczną i powtarzalność połączeń.

Izolacja polipropylenowa

105°C

Trwałość termiczna

Miedź cynowana

DIN

DIN 46228 cz.4

Najważniejsze cechy produktu

Pewne zakończenie przewodów linkowych

Zapobiega rozchodzeniu się żył przewodu podczas montażu.

Wysoka przewodność elektryczna

Miedziana tulejka zapewnia minimalne straty energii i stabilny przepływ prądu.

Odporność na korozję

Powierzchnia cynowana chroni przed utlenianiem i zwiększa trwałość połączenia.

Łatwy i szybki montaż

Przystosowane do zaciskania przy użyciu standardowych narzędzi do tulejek.

Estetyczne i uporządkowane okablowanie

Ułatwia organizację przewodów w szafach sterowniczych i instalacjach elektrycznych.

Zastosowanie

Końcówki tulejkowe TE ERKO znajdują zastosowanie w wielu obszarach elektrotechniki i automatyki:

szafy sterownicze i rozdzielnice elektryczne
instalacje przemysłowe
automatyka przemysłowa
instalacje budynkowe
systemy sterowania i aparatura modułowa

Są szczególnie polecane w miejscach, gdzie wymagane jest pewne i powtarzalne połączenie przewodu wielodrutowego z zaciskiem aparatury elektrycznej.

Dostępne warianty

Przekrój żyły [mm²]	Oznaczenie końcówki	s [mm]	d1 [mm]	d2 [mm]	l [mm]	l2 [mm]	waga [g/szt.]	ilość [szt.]	Narzędzia do zaciskania
0,14*	TE 0,14-6 TE 0,14-8	0,15	0,7	1,6	10 12	6 8	0,04 0,04	100	T16
0,25*	TE 0,25-6 TE 0,25-8	0,15	0,75	1,8	10 12	6 8	0,05 0,05	100
0,34*	TE 0,34-6 TE 0,34-8	0,15	0,8	2	10 12	6 8	0,04 0,05	100
0,5	TE 0,5-6 V TE 0,5-8 V TE 0,5-10 V	0,15	1	2,6	12 14 16	6 8 10	0,08 0,08 0,1	100	PR33, T10, T16, TC6
0,5	TE 0,5-6 TE 0,5-8 TE 0,5-10	0,15	1	2,6	12 14 16	6 8 10	0,08 0,09 0,1	100	PR33, T10, T16, TC6
0,75	TE 0,75-6 V TE 0,75-8 V TE 0,75-10 V TE 0,75-12 V	0,15	1,2	2,8	12 14 16 18	6 8 10 12	0,08 0,08 0,09 0,13	100	PR33, T10, TC6, T16
0,75	TE 0,75-6 TE 0,75-8 TE 0,75-10 TE 0,75-12	0,15	1,2	2,8	12 14 16 18	6 8 10 12	0,08 0,08 0,09 0,12	100
1	TE 1-6 TE 1-8 TE 1-10 TE 1-12	0,15	1,4	3	12 14 16 18	6 8 10 12	0,09 0,09 0,12 0,12	100
1,5	TE 1,5-8 V TE 1,5-10 V TE 1,5-12 V TE 1,5-18 V	0,15	1,7	3,5	14 16 18 24	8 10 12 18	0,12 0,15 0,16 0,21	100
1,5	TE 1,5-8 TE 1,5-10 TE 1,5-12 TE 1,5-18	0,15	1,7	3,5	14 16 18 24	8 10 12 18	0,12 0,15 0,15 0,20	100
2,5	TE 2,5-8 TE 2,5-10 TE 2,5-12 TE 2,5-18	0,15	2,2	4,2	14 16 18 24	8 10* 12 18	0,14 0,19 0,18 0,26	100
4	TE 4-10 V TE 4-12 V TE 4-18 V	0,2	2,8	4,8	17 20 26	10 12 18	0,26 0,29 0,40	100	PR33, T10, TC6, T16
4	TE 4-10 TE 4-12 TE 4-18	0,2	2,8	4,8	17 20 26	10 12 18	0,26 0,29 0,40	100	PR33, T10, TC6, T16
6	TE 6-10 TE 6-12 TE 6-15 TE 6-18	0,2	3,5	6,3	18 20 23 26	10* 12 15* 18	0,40 0,44 0,55 0,62	100	PR33, T10, TC6, T16
10	TE 10-12 TE 10-15 TE 10-18 TE 10-25*	0,2	4,5	7,6	22 24 28 35	12 15* 18 25	0,62 0,80 0,79 1,05	100	T10 + jak niżej
16	TE 16-12 TE 16-15 TE 16-18	0,2	5,8	8,8	24 27 28	12 15* 18	0,78 0,95 1,10	100	PR33, T10, T16
25	TE 25-16 TE 25-18 TE 25-22	0,2	7,3	11,2	30 30 36	16 18 22	1,26 1,38 1,94	50	EPZC300, EPZ300, GZ300, HR300, PRZ240, PR33, GO300, HRZ300, GU120
35	TE 35-16 TE 35-18 TE 35-25	0,2	8,3	12,7	30 30 39	16 18 25	1,44 1,54 2,43	50	PP8, PP19
50	TE 50-20 TE 50-25	0,3	10,3	15	36 40	20 25	2,75 3,10	20	PP19, PP8 + jak niżej
70*	TE 70-20	0,5	13	16,2	37	20	5,90	20	EPZC300, EPZ300, GZ300, HR300, PRZ240, GO300, HRZ300, GU120, PR240
95*	TE 95-25	0,5	15	19,5	45	25	8,95	20
120*	TE 120-27	0,5	17	21,2	51	27	10,05	20
150*	TE 150-32	0,5	18,5	24	58	32	14,85	20

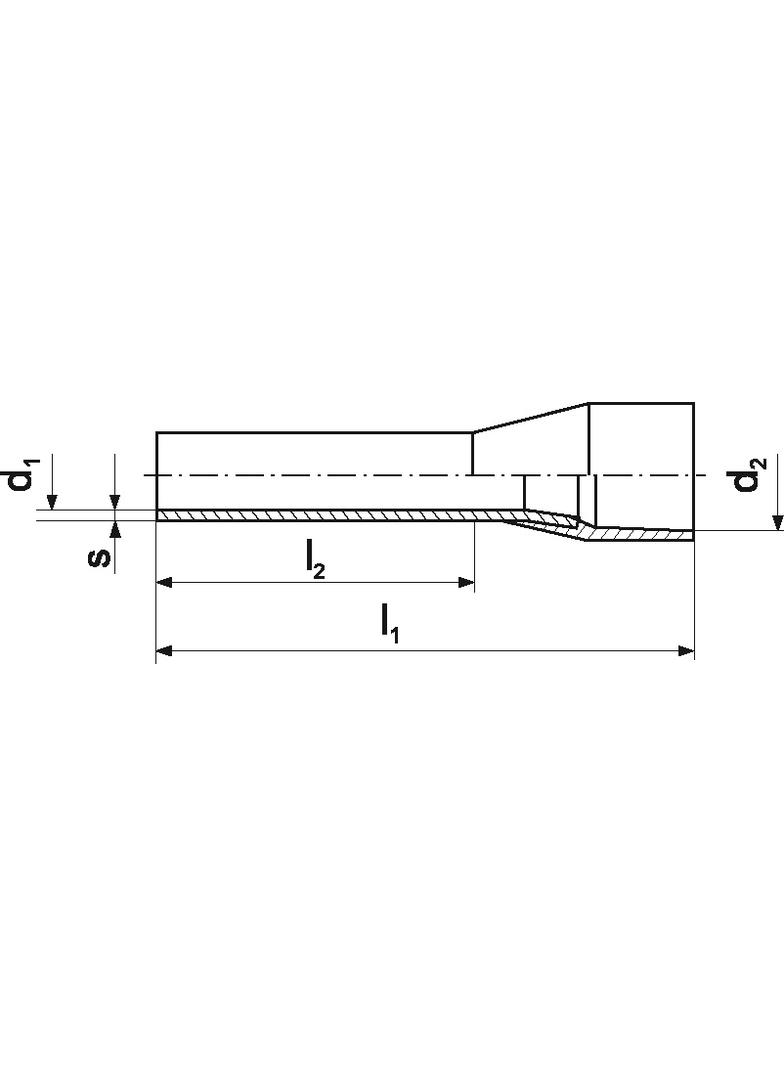

Oznaczenia wymiarów

d1 – średnica wewnętrzna tulejki (otwór na żyłę)
d2 – średnica zewnętrzna tulejki
l – całkowita długość tulejki
l2 – długość części roboczej (zaciskowej)

EUROPEJSKA PRODUKCJA

Końcówki tulejkowe TE, podobnie jak nasze pozostałe końcówki, produkujemy w Polsce. Każdy detal został opracowany zgodnie z europejskimi normami, aby zapewnić bezpieczeństwo, niezawodność i trwałość.

WSZECHSTRONNE ZASTOSOWANIE

Produkt można stosować w budowie maszyn, elektrotechnice, rzemiośle, budownictwie i majsterkowaniu.

DEDYKOWANE NARZĘDZIA DO ZAPRASOWYWANIA

W trosce o kompleksowe wsparcie pracy naszych Klientów, oferujemy szeroką gamę narzędzi do zaprasowywania, które zostały zaprojektowane z myślą o maksymalnej kompatybilności z naszymi końcówkami.

► JAK DOBRAĆ ODPOWIEDNIE NARZĘDZIE DO KOŃCÓWKI?

Aby zapewnić precyzyjne i efektywne zaprasowywanie, opracowaliśmy szczegółowe tabele kompatybilności narzędzi z końcówkami. Zawierają one informacje, które narzędzie najlepiej współpracuje z danym typem końcówki, gwarantując szybkie i solidne połączenia. Tabele znajdują się w poszczególnych sekcjach katalogu poświęconych konkretnym typom końcówek.

Zestawy tulejkowe – wszystko w jednym miejscu

W odpowiedzi na potrzeby instalatorów i elektryków przygotowaliśmy również praktyczne zestawy tulejkowe ERKO, które pozwalają mieć zawsze pod ręką najczęściej używane rozmiary końcówek.

Zestawy zostały opracowane tak, aby ułatwić organizację pracy oraz przyspieszyć montaż instalacji elektrycznych. W solidnym organizerze znajdują się tulejki w różnych przekrojach i kolorach, co pozwala szybko dobrać odpowiedni element do przewodu.

Dlaczego warto wybrać zestawy ERKO?

najczęściej stosowane przekroje tulejek w jednym zestawie
wygodny organizer ułatwiający przechowywanie i transport
szybki dostęp do odpowiedniego rozmiaru podczas pracy
idealne rozwiązanie do pracy w terenie i na budowie

SPRAWDŹ NASZE POZOSTAŁE KOŃCÓWKI TULEJKOWE

TA – KOŃCÓWKA TULEJKOWA NIEIZOLOWANA

TA to klasyczna, nieizolowana końcówka tulejkowa przeznaczona do zakańczeń przewodów miedzianych wielodrutowych. Zapewnia uporządkowanie żył oraz pewny styk w zaciskach śrubowych i sprężynowych. Wykonana z cynowanej miedzi, gwarantuje dobrą przewodność i odporność na korozję. Stosowana powszechnie w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych.

TE – KOŃCÓWKA TULEJKOWA IZOLOWANA (STANDARD)

TE to izolowana końcówka tulejkowa zgodna z normą DIN, wyposażona w polipropylenową tuleję izolacyjną. Ułatwia montaż, poprawia estetykę połączenia oraz zwiększa bezpieczeństwo pracy. Kolorowa izolacja umożliwia szybką identyfikację przekroju przewodu, a solidna konstrukcja zapewnia trwałe i niezawodne połączenie elektryczne.

TV – KOŃCÓWKA TULEJKOWA IZOLOWANA, PODWÓJNA

TV to podwójna końcówka tulejkowa przeznaczona do jednoczesnego zakończenia dwóch przewodów w jednym zacisku. Rozwiązanie idealne tam, gdzie wymagane jest rozdzielenie sygnałów lub mostkowanie obwodów. Zapewnia porządek w okablowaniu, stabilne połączenie oraz zgodność z normą DIN, szczególnie w aplikacjach automatyki i sterowania.

TP – KOŃCÓWKA TULEJKOWA W PASKACH

TP to końcówka tulejkowa w paskach, przeznaczona do szybkiego i seryjnego montażu. Dostarczana w formie taśmy, umożliwia sprawną pracę oraz łatwe dozowanie końcówek podczas instalacji. Charakteryzuje się wysoką trwałością termiczną w zakresie od –40°C do +125°C, co pozwala na bezpieczne stosowanie w wymagających warunkach pracy. Wykonana z cynowanej miedzi, zapewnia dobrą przewodność oraz trwałe i niezawodne połączenie elektryczne.
