Końcówka oczkowa rurowa Cu miedź cynowana KCS 8-50 KCS_8-50/1 ERKO

ERKO JONKOWO

Końcówka oczkowa rurowa Cu miedź cynowana KCS 8-50 KCS_8-50/1 ERKO

Name: Końcówka oczkowa rurowa Cu miedź cynowana KCS 8-50 KCS_8-50/1 ERKO
Brand: ERKO JONKOWO
Price: 5.65 PLN
Availability: InStock

Kod produktu1466705

EAN5905912828894

Jednostkaszt

Numer katalogowyKCS_8-50/1

Link do producentaERKO JONKOWO

Podstawowe dane techniczne

Zabezpieczenie powierzchni: Cynowanie
ETIM: EC001051
Głębokość: 0.034
Nominalny przekrój poprzeczny: 50mm²
Waga: 0.033

5,65 zł brutto / 1 szt

24h

Magazyn: 0 szt

Ilość

KOŃCÓWKI RUROWE KCS OD ERKO

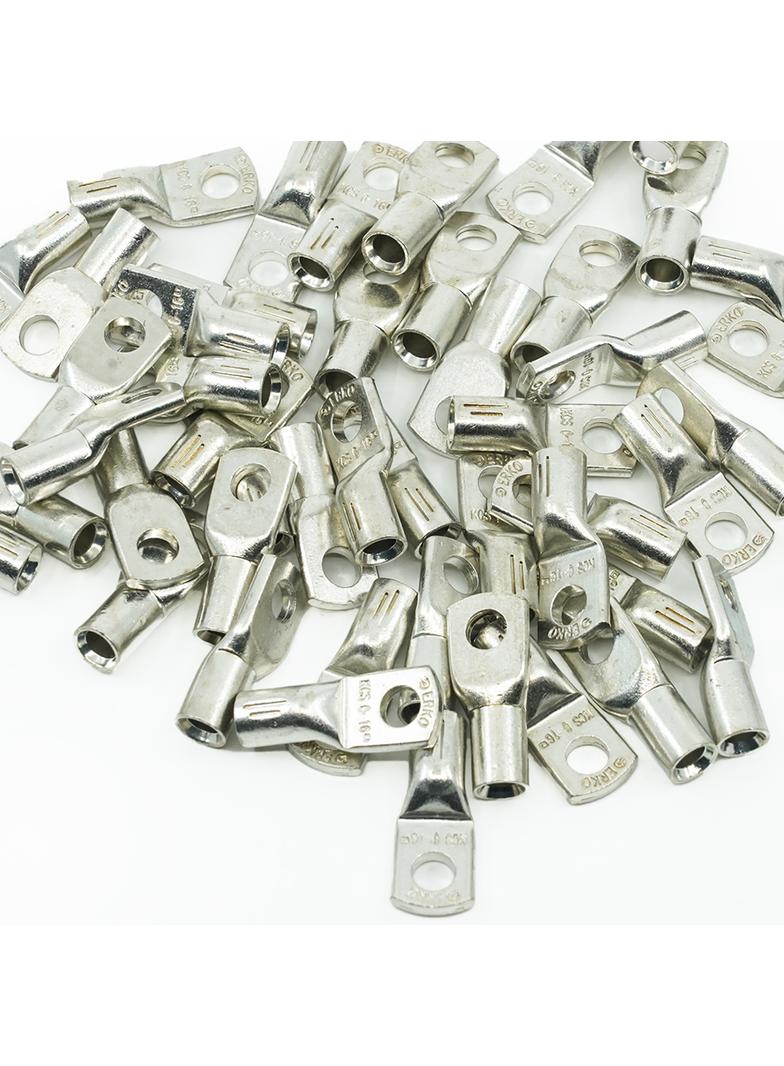

Miedziany standard, który instalatorzy wybierają od dekad. KCS to cynowane galwanicznie miedziane końcówki rurowe z płaską częścią oczkową, dostępne w trzech wykonaniach kątowych: prostym (KCS), pod kątem 45° (KCS45) oraz 90° (KCS90). Służą do trwałego zakańczania żył miedzianych wielodrutowych i pewnego podłączania do szyn zbiorczych, rozdzielnic oraz zacisków aparatów elektrycznych. Szeroki zakres przekrojów, certyfikacja UL i polska produkcja — to fundament niezawodności każdej instalacji.

Cu cynowana galwanicznie 2,5–400 mm² M4–M20 UL Listed Produkcja PL

KCS

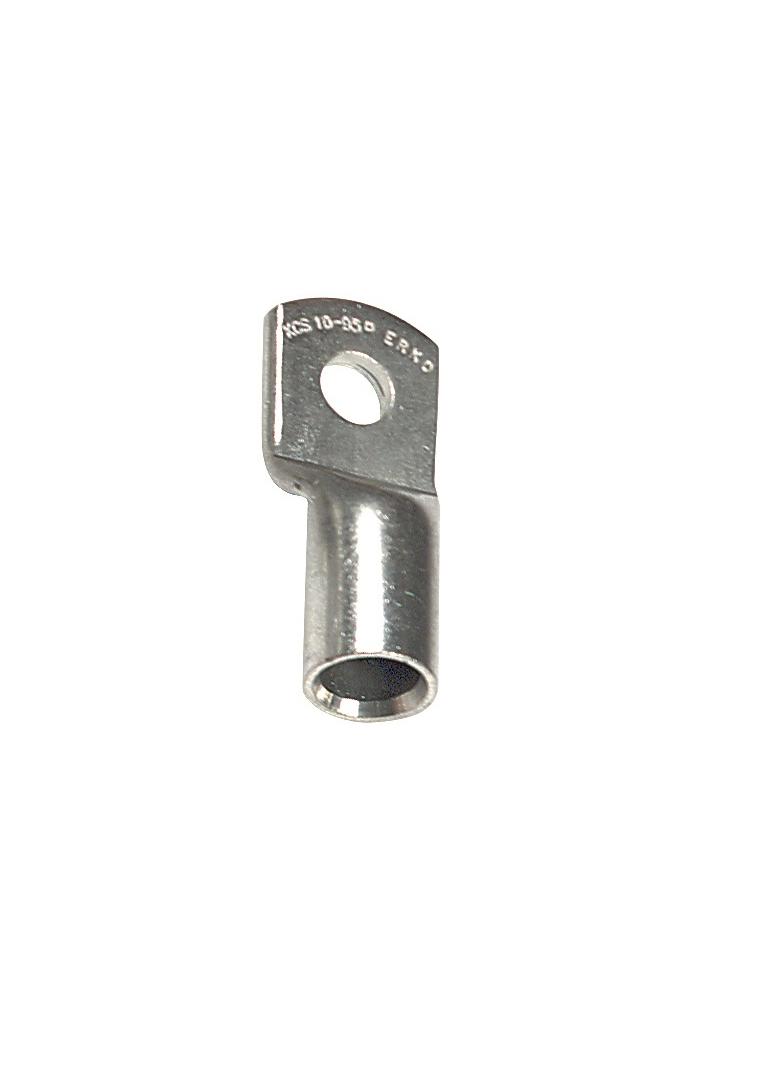

Prosta część oczkowa. Idealna do standardowych przyłączy, gdzie przewód dochodzi równolegle do osi śruby. Największa liczba rozmiarów — od 2,5 do 400 mm². Przekrój: 2,5–400 mm²

KCS45 Kąt: 45°

Część oczkowa wygięta pod 45°. Zmniejsza promień gięcia kabla i naprężenia mechaniczne przy ukośnym dojściu do zacisku. Przekrój: 6–400 mm²

KCS90 Kąt: 90°

Część rurowa wygięta pod 90°. Idealna do szyn zbiorczych i przyłączy prostopadłych w rozdzielnicach i aparatach elektrycznych. Przekrój: 6–400 mm²

Najważniejsze cechy produktu

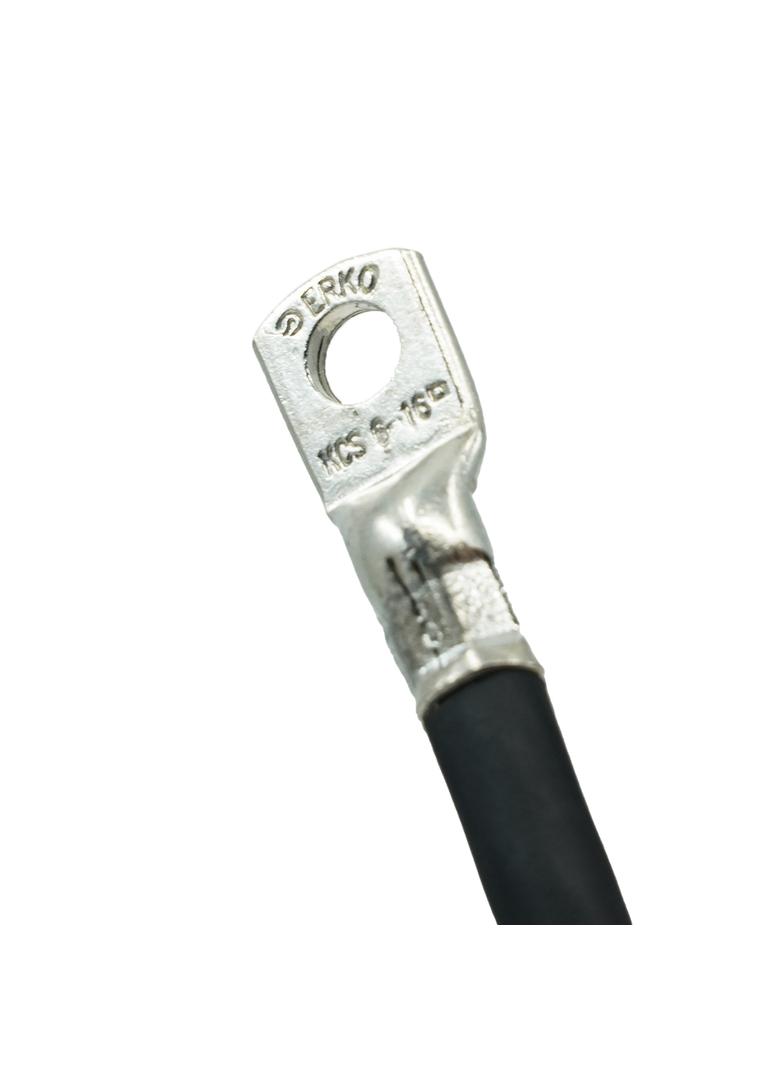

Trwałość i niezawodność Pewne połączenie kabli Cu wielodrutowych, odporność na wibracje i korozję przez cały okres eksploatacji.

Pełna przewodność Minimalne straty energii dzięki miedzi cynowanej galwanicznie o wysokiej czystości i stabilnym styku elektrycznym.

Szybki montaż Zaprojektowane do szybkiego i powtarzalnego zaprasowywania dedykowanymi narzędziami ERKO.

Elastyczność układania Trzy kąty zakończenia: 0°, 45°, 90° — dopasowane do każdego układu instalacji i kierunku prowadzenia kabla.

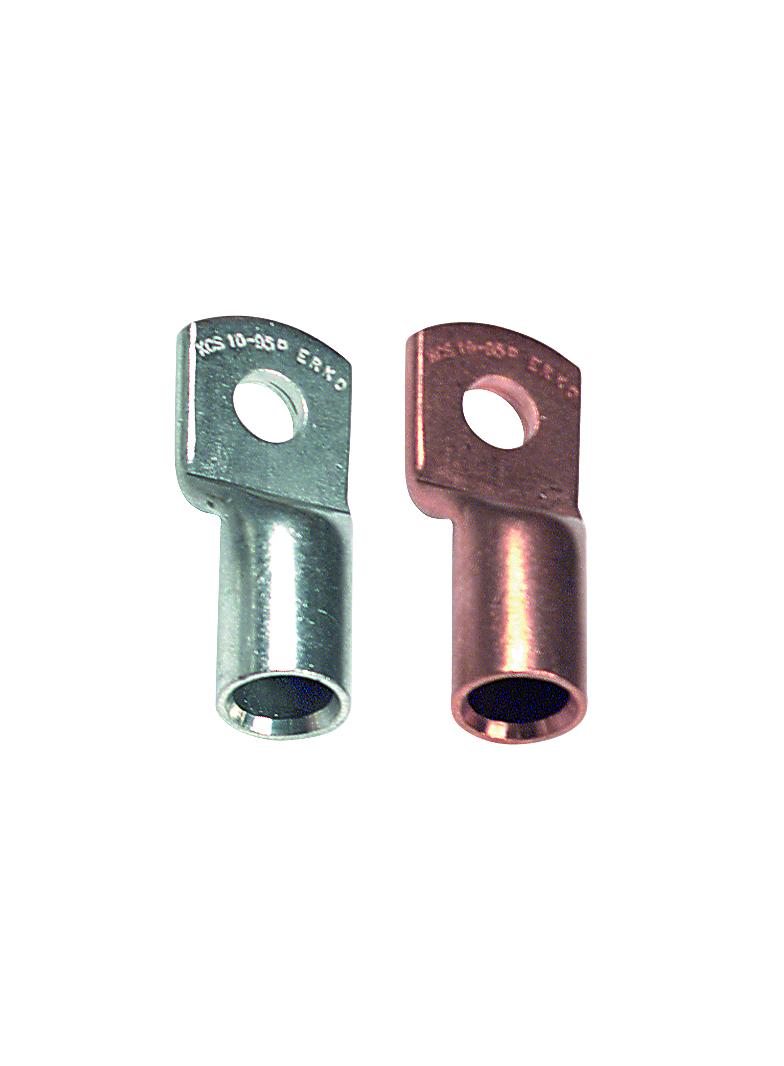

Materiał premium Miedź cynowana galwanicznie. Na zamówienie wersje niecynowane i z otworem kontrolnym (KCS-K).

Certyfikacja międzynarodowa Końcówki KCS posiadają certyfikację UL UL Listed to jeden z najbardziej rozpoznawalnych na świecie certyfikatów bezpieczeństwa elektrycznego. Jego uzyskanie potwierdza, że produkty ERKO spełniają rygorystyczne wymagania testowe i mogą być stosowane w instalacjach zgodnych z normami amerykańskimi i kanadyjskimi. To gwarancja najwyższej jakości niezależnie od miejsca zastosowania.

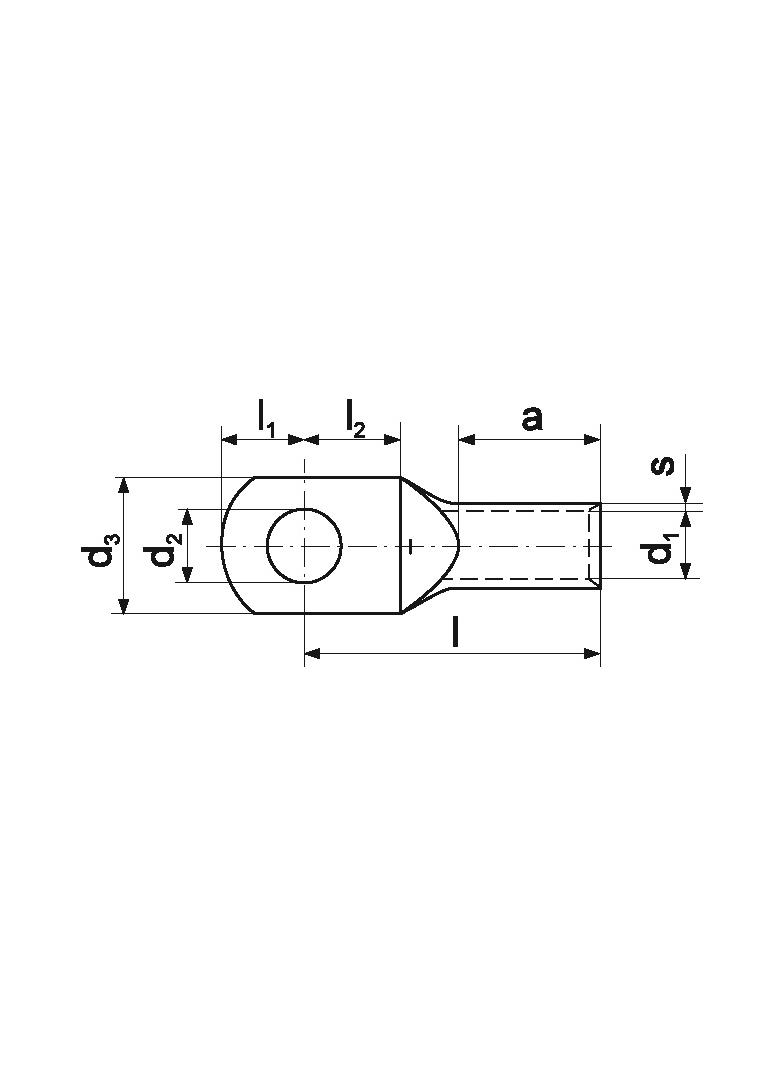

Rysunek poglądowy — wymiary wg karty katalogowej produktu

Budowa i parametry techniczne Końcówki rurowe KCS składają się z cylindrycznej tulejki zaciskowej oraz płaskiej części oczkowej z otworem pod śrubę. Płaska część może być wygięta pod kątem 0°, 45° lub 90°, co eliminuje naprężenia mechaniczne na kablu. Wykonane z miedzi cynowanej galwanicznie — zapewniają doskonałą odporność na korozję. Końcówki KCS produkowane są poza normą DIN (seria KC posiada wymiary wg DIN 46235). Dostępne z otworem kontrolnym na zamówienie — oznaczenie KCS-K.

Materiał Cu cynowana galwanicznie

Zakres przekrojów KCS 2,5–400 mm²

Zakres KCS45 / KCS90 6–400 mm²

Otwory pod śrubę M4–M20

Certyfikacja UL Listed

Kraj produkcji Polska (Jonkowo)

Dostępne warianty — wybrane rozmiary

KCS — prosta KCS45 — 45° KCS90 — 90°

Przewiń tabelę poziomo, aby zobaczyć wszystkie parametry i narzędzia.

Przekrój żyły [mm²]	Pod śrubę M	Oznaczenie końcówki	s [mm]	d₁ [mm]	d₂ [mm]	d₃ [mm]	a [mm]	l₁ [mm]	l₂ [mm]	l [mm]	Waga [g/szt.]	Liczba [szt.]	Narzędzia do zaciskania
2,5	M4	KCS 4-2,5	0,95	2,3	4,3	7,5	7	5	6	17	1,66	100	PR33, PP19
	M5	KCS 5-2,5			5,3	8,5	7	5,5	6,2	17	1,70
	M6	KCS 6-2,5			6,4	9,5	7	6,7	7,3	18	1,82
	M8	KCS 8-2,5			8,4	13	7	7,3	10	22	2,05
4	M4	KCS 4-4	1	3	4,3	8,5	8	5	6	19	2,30	50
	M5	KCS 5-4			5,3	9	8	5,5	6,2	19	2,30
	M6	KCS 6-4			6,4	10	8	6,5	7,3	20
