ERKO JONKOWO
Końcówka oczkowa rurowa Cu miedź cynowana KCS 16-185 KCS_16-185/1 ERKO
Kod produktu1466673
EAN5905912829495
Jednostkaszt
Numer katalogowyKCS_16-185/1
Link do producentaERKO JONKOWO
- Zabezpieczenie powierzchni
- Cynowanie
- ETIM
- EC001051
- Szerokość
- 0.0235
- Długość
- 0.06
- Głębokość
- 0.0165
21,20 zł brutto / 1 szt
24h
Magazyn: 0 szt
KOŃCÓWKI RUROWE KCS OD ERKO
Miedziany standard, który instalatorzy wybierają od dekad.
KCS to cynowane galwanicznie miedziane końcówki rurowe z płaską częścią oczkową, dostępne w trzech wykonaniach kątowych: prostym (KCS), pod kątem 45° (KCS45) oraz 90° (KCS90). Służą do trwałego zakańczania żył miedzianych wielodrutowych i pewnego podłączania do szyn zbiorczych, rozdzielnic oraz zacisków aparatów elektrycznych.
Szeroki zakres przekrojów, certyfikacja UL i polska produkcja — to fundament niezawodności każdej instalacji.
Cu cynowana galwanicznie
2,5–400 mm²
M4–M20
UL Listed
Produkcja PL
KCS
Prosta część oczkowa. Idealna do standardowych przyłączy, gdzie przewód dochodzi równolegle do osi śruby. Największa liczba rozmiarów — od 2,5 do 400 mm².
Przekrój: 2,5–400 mm²
KCS45
Kąt: 45°
Część oczkowa wygięta pod 45°. Zmniejsza promień gięcia kabla i naprężenia mechaniczne przy ukośnym dojściu do zacisku.
Przekrój: 6–400 mm²
KCS90
Kąt: 90°
Część rurowa wygięta pod 90°. Idealna do szyn zbiorczych i przyłączy prostopadłych w rozdzielnicach i aparatach elektrycznych.
Przekrój: 6–400 mm²
Najważniejsze cechy produktu
Trwałość i niezawodność
Pewne połączenie kabli Cu wielodrutowych, odporność na wibracje i korozję przez cały okres eksploatacji.
Pełna przewodność
Minimalne straty energii dzięki miedzi cynowanej galwanicznie o wysokiej czystości i stabilnym styku elektrycznym.
Szybki montaż
Zaprojektowane do szybkiego i powtarzalnego zaprasowywania dedykowanymi narzędziami ERKO.
Elastyczność układania
Trzy kąty zakończenia: 0°, 45°, 90° — dopasowane do każdego układu instalacji i kierunku prowadzenia kabla.
Materiał premium

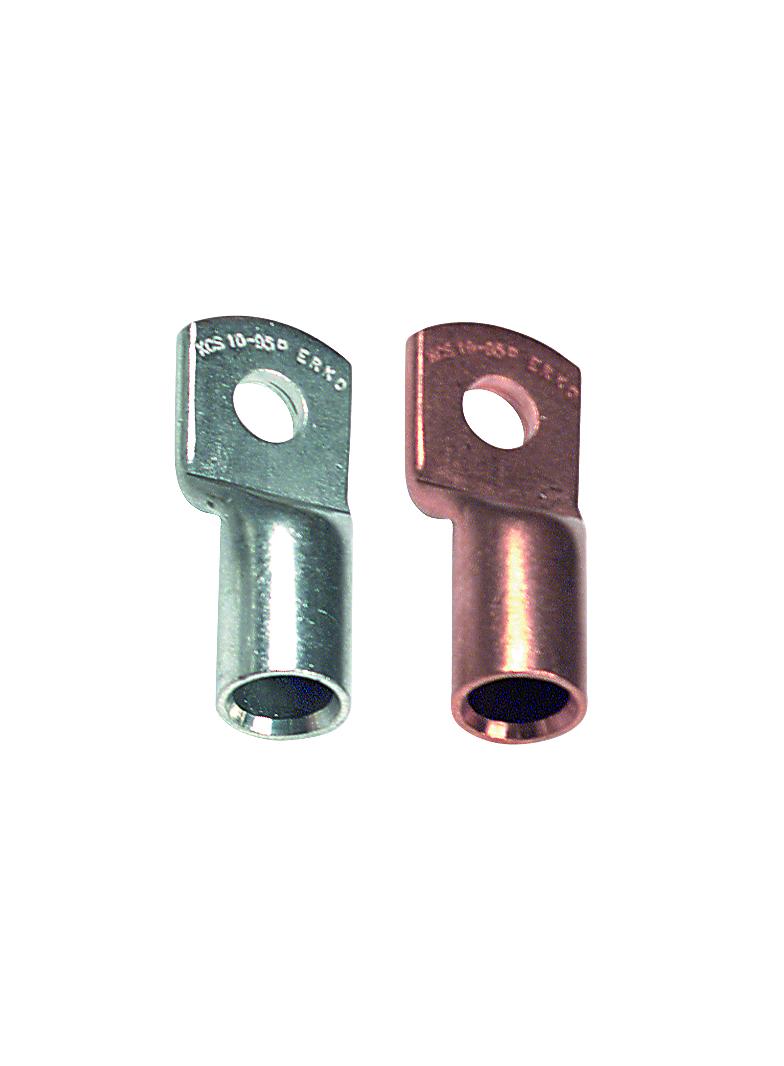

Miedź cynowana galwanicznie. Na zamówienie wersje niecynowane i z otworem kontrolnym (KCS-K).
Certyfikacja międzynarodowa
Końcówki KCS posiadają certyfikację UL
UL Listed to jeden z najbardziej rozpoznawalnych na świecie certyfikatów bezpieczeństwa elektrycznego. Jego uzyskanie potwierdza, że produkty ERKO spełniają rygorystyczne wymagania testowe i mogą być stosowane w instalacjach zgodnych z normami amerykańskimi i kanadyjskimi. To gwarancja najwyższej jakości niezależnie od miejsca zastosowania.

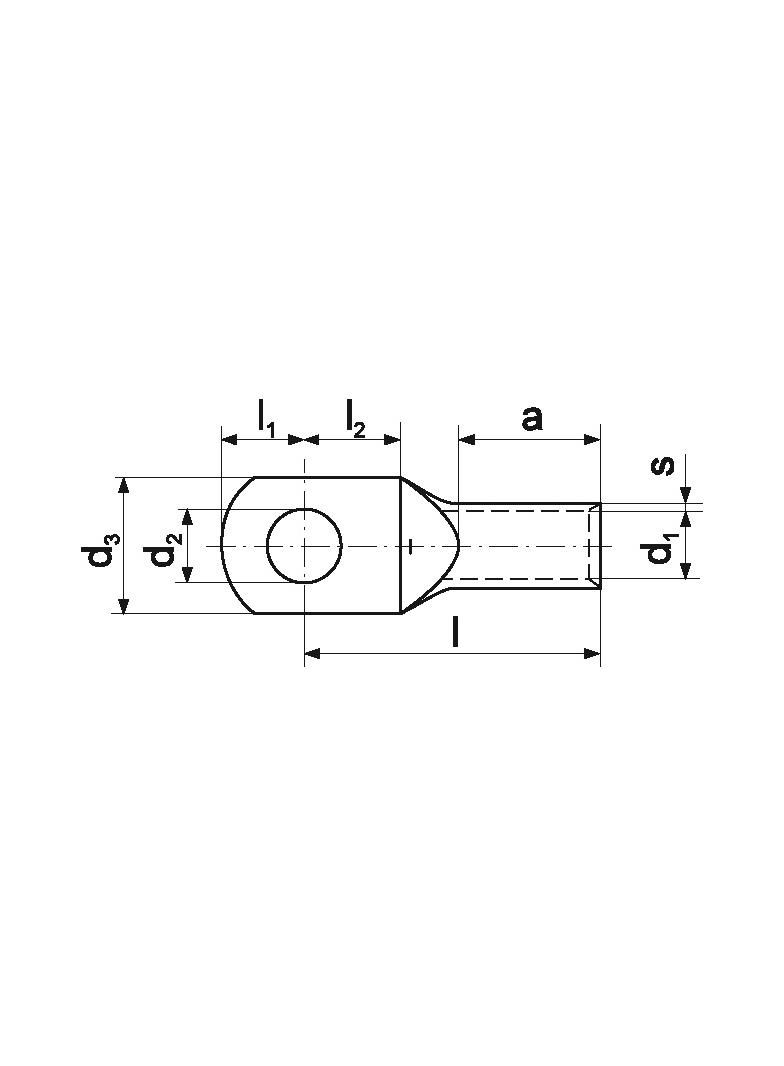

Rysunek poglądowy — wymiary wg karty katalogowej produktu
Budowa i parametry techniczne
Końcówki rurowe KCS składają się z cylindrycznej tulejki zaciskowej oraz płaskiej części oczkowej z otworem pod śrubę. Płaska część może być wygięta pod kątem 0°, 45° lub 90°, co eliminuje naprężenia mechaniczne na kablu.
Wykonane z miedzi cynowanej galwanicznie — zapewniają doskonałą odporność na korozję. Końcówki KCS produkowane są poza normą DIN (seria KC posiada wymiary wg DIN 46235). Dostępne z otworem kontrolnym na zamówienie — oznaczenie KCS-K.
Materiał
Cu cynowana galwanicznie
Zakres przekrojów KCS
2,5–400 mm²
Zakres KCS45 / KCS90
6–400 mm²
Otwory pod śrubę
M4–M20
Certyfikacja
UL Listed
Kraj produkcji
Polska (Jonkowo)
Dostępne warianty — wybrane rozmiary
| Przekrój żyły [mm²] | Pod śrubę M | Oznaczenie końcówki | s [mm] | d₁ [mm] | d₂ [mm] | d₃ [mm] | a [mm] | l₁ [mm] | l₂ [mm] | l [mm] | Waga [g/szt.] | Liczba [szt.] | Narzędzia do zaciskania |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | M4 | KCS 4-2,5 | 0,95 | 2,3 | 4,3 | 7,5 | 7 | 5 | 6 | 17 | 1,66 | 100 | PR33, PP19 |
| M5 | KCS 5-2,5 | 5,3 | 8,5 | 7 | 5,5 | 6,2 | 17 | 1,70 | |||||
| M6 | KCS 6-2,5 | 6,4 | 9,5 | 7 | 6,7 | 7,3 | 18 | 1,82 | |||||
| M8 | KCS 8-2,5 | 8,4 | 13 | 7 | 7,3 | 10 | 22 | 2,05 | |||||
| 4 | M4 | KCS 4-4 | 1 | 3 | 4,3 | 8,5 | 8 | 5 | 6 | 19 | 2,30 | 50 | |
| M5 | KCS 5-4 | 5,3 | 9 | 8 | 5,5 | 6,2 | 19 | 2,30 | |||||
| M6 | KCS 6-4 | 6,4 | 10 | 8 | 6,5 | 7,3 | 20 |
