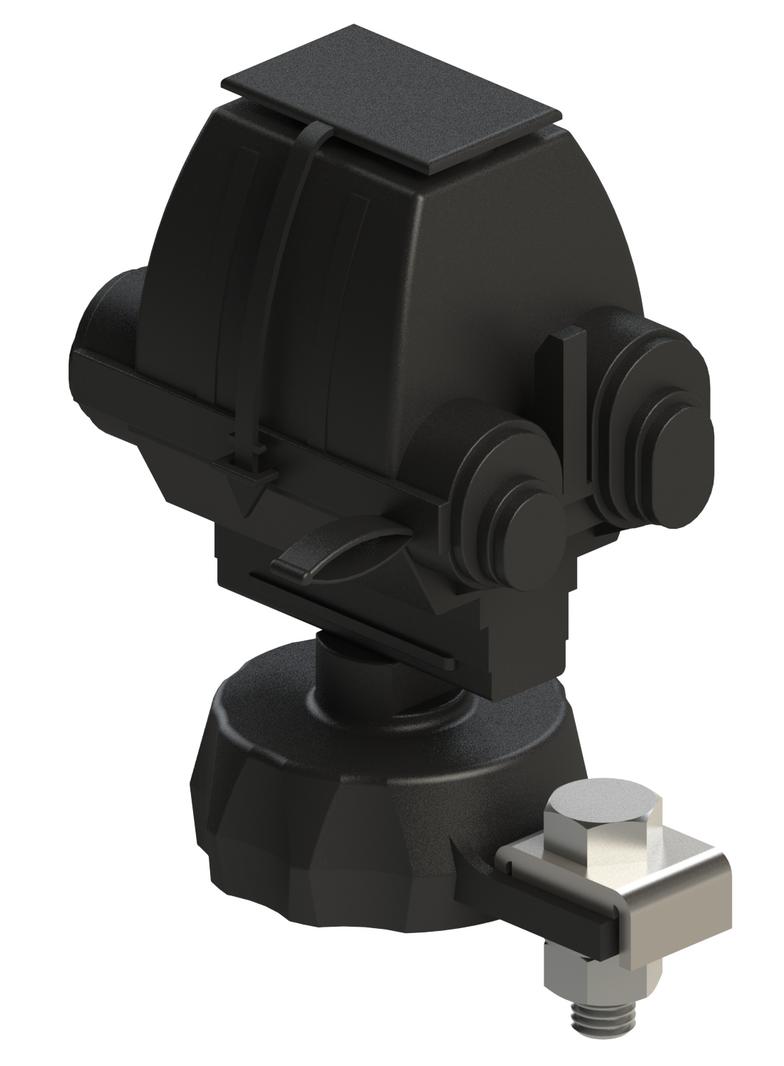

ETITEC A 500/5/C (zacisk jednostronny)

Budowa:
• W konstrukcji ogranicznika typu BOP-R zastosowano aktywny element – warystor, produkowany według wysoko wyspecjalizowanej technologii z materiału ceramicznego na bazie tlenku cynku (ZnO) z szeregiem dodatków innych tlenków metali, które precyzyjnie dozowane, tworzą półprzewodnikowe warstwy powierzchniowe i międzyziarnowe kryształków tlenku cynku i stabilizują charakterystykę napięciowo
prądową warystora, która jest nieliniowa.
• Ogranicznik wykonany jest metodą bezpośredniego wtrysku poliamidu na warystor.

Zasada działania:
Głównym zadaniem ogranicznika jest odprowadzenie do ziemi ładunku elektrycznego, związanego z przepięciem, pojawiającym się na przewodach liniowych sieci.
Ogranicznik wyposażony w warystor reaguje na każdą zmianę napięcia na swoich zaciskach. Poddany działaniu normalnego napięcia roboczego sieci, przewodzi prąd rzędu mikroamperów, natomiast przy pojawieniu się na przewodach linii ładunku elektrycznego o potencjale przekraczającym napięcie trwałej pracy Uc (np. ładunek
bezpośredniego wyładowania atmosferycznego, ładunek indukcyjny), odprowadza go natychmiast do ziemi, nie dopuszczając do wystąpienia przepięcia, mogącego zagrozić izolacji urządzeń.
