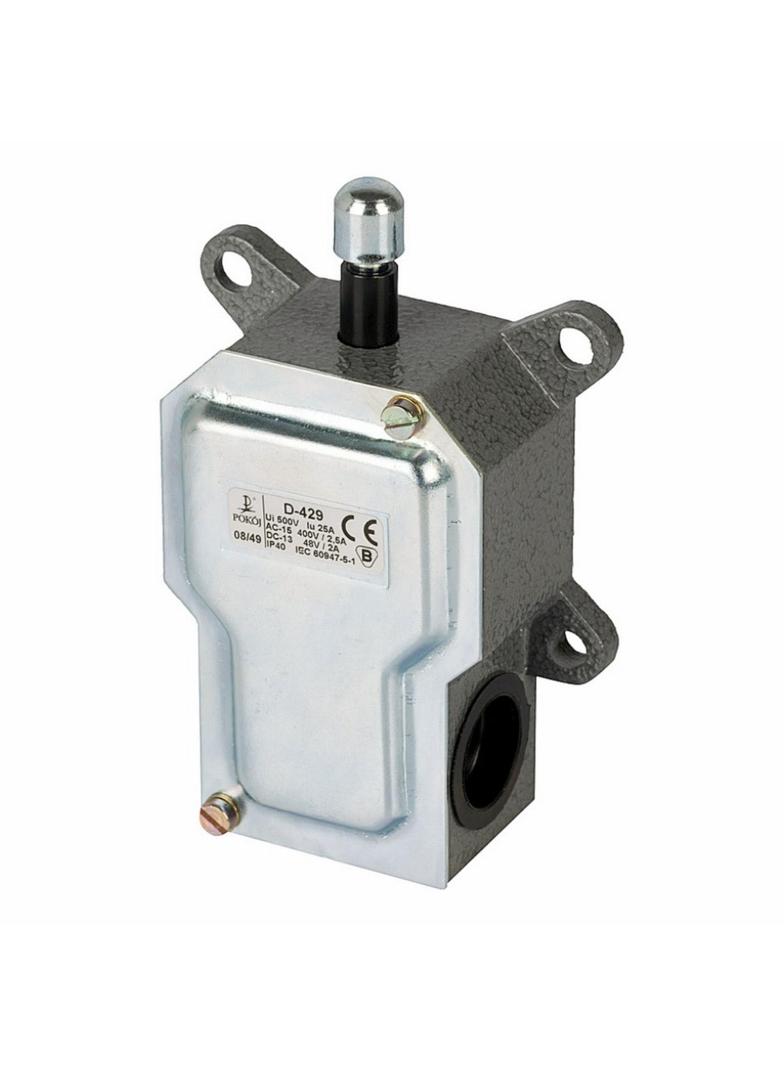

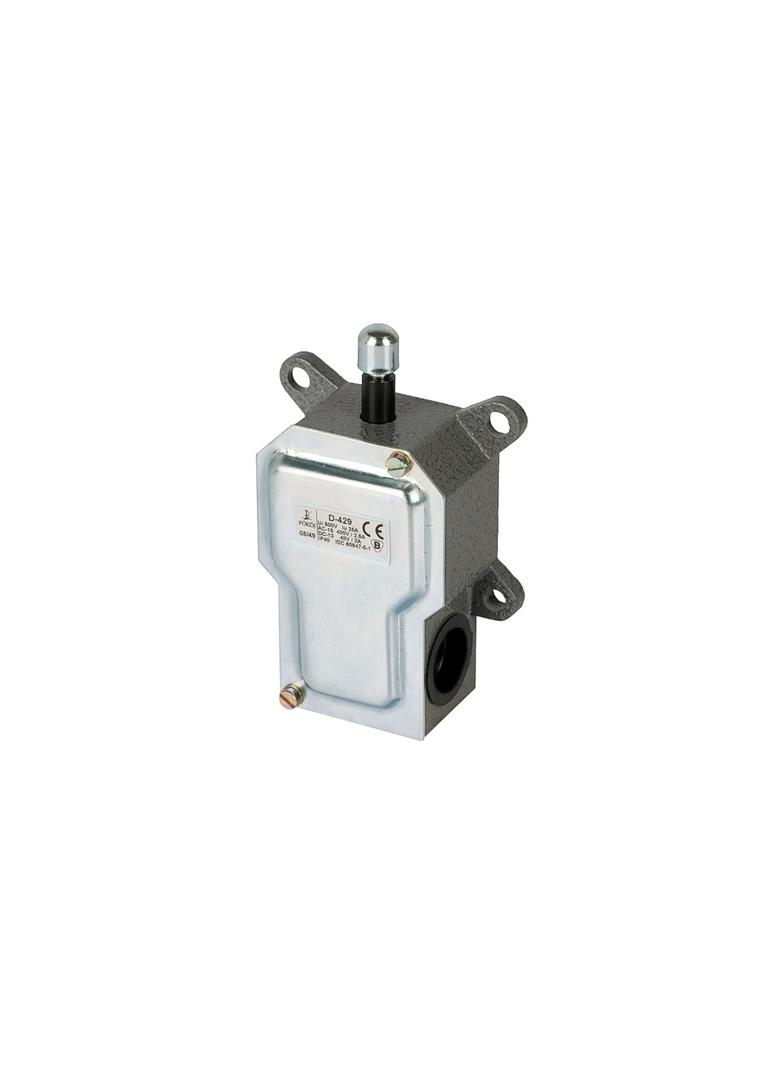

D-429 ŁĄCZNIK KRAŃCOWY

Łączniki krańcowe typu D przeznaczone są do pracy w obwodach sygnalizacyjnych i zabezpieczających.


Łącznik krańcowy uruchamiany jest za pośrednictwem urządzenia napędzającego. Siła przyłożona do dźwigni popychacza powoduje przełączenie styków ruchomych. Po ustąpieniu siły napędzającej, styki ruchome wracają pod wpływem siły sprężyny do pozycji wyjściowej.


Obudowy łączników wykonane są z metalu i tworzywa oraz wyposażone w zacisk uziomowy.


Zgodność z normami Łączniki wykonane są zgodnie z postanowieniami normy IEC 60947-5-1


DANE TECHNICZNE


Napięcie znamionowe: AC: 400 V, DC: 48 V
Prądy znamionowe łączeniowe Ie: AC: 2,5 A, DC: 2 A
Kategorie użytkowania: AC-15, DC-13
Napięcie znamionowe izolacji Ui: 500 V
Napięcie znamionowe udarowe wytrzymywane Uimp: 2,5 kV
Stopień ochrony: IP40
Stopień zanieczyszczenia środowiska: 3
Przekrój przewodów przyłączeniowych: 0,75…4 mm2
Temperatura otoczenia: -20…+70oC
Siła potrzebna do przestawienia styków łącznika: 25 N
Położenie pracy: dowolne
Norma: IEC 60947-5-1
