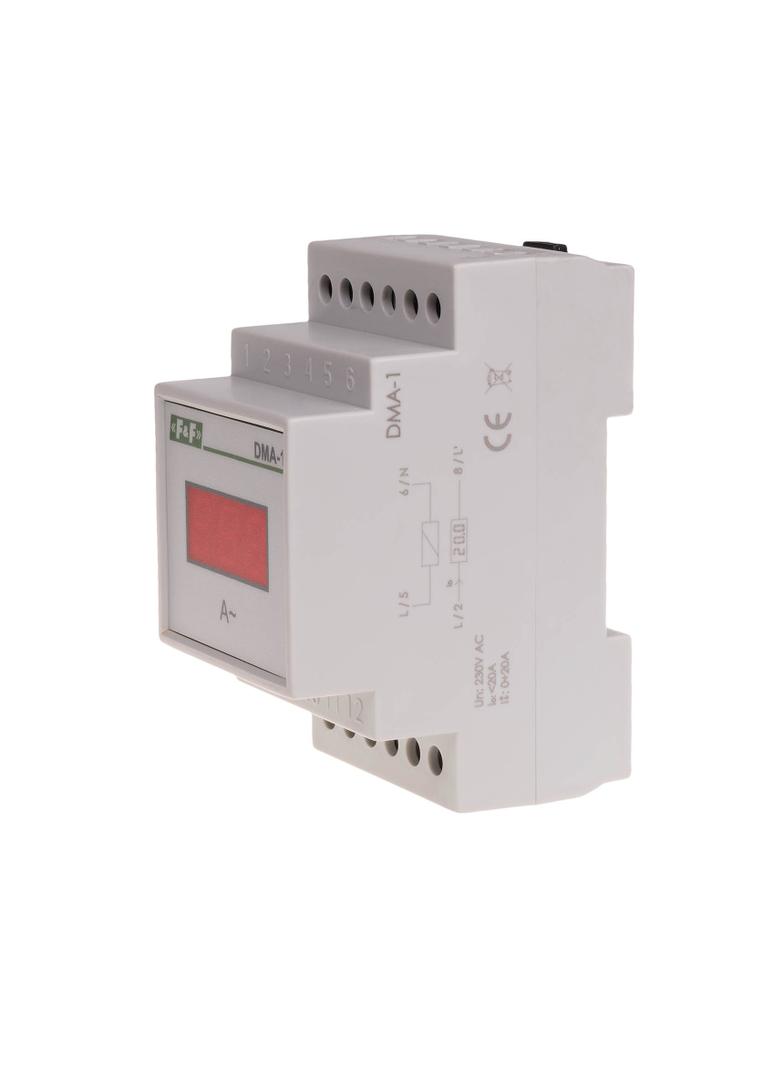

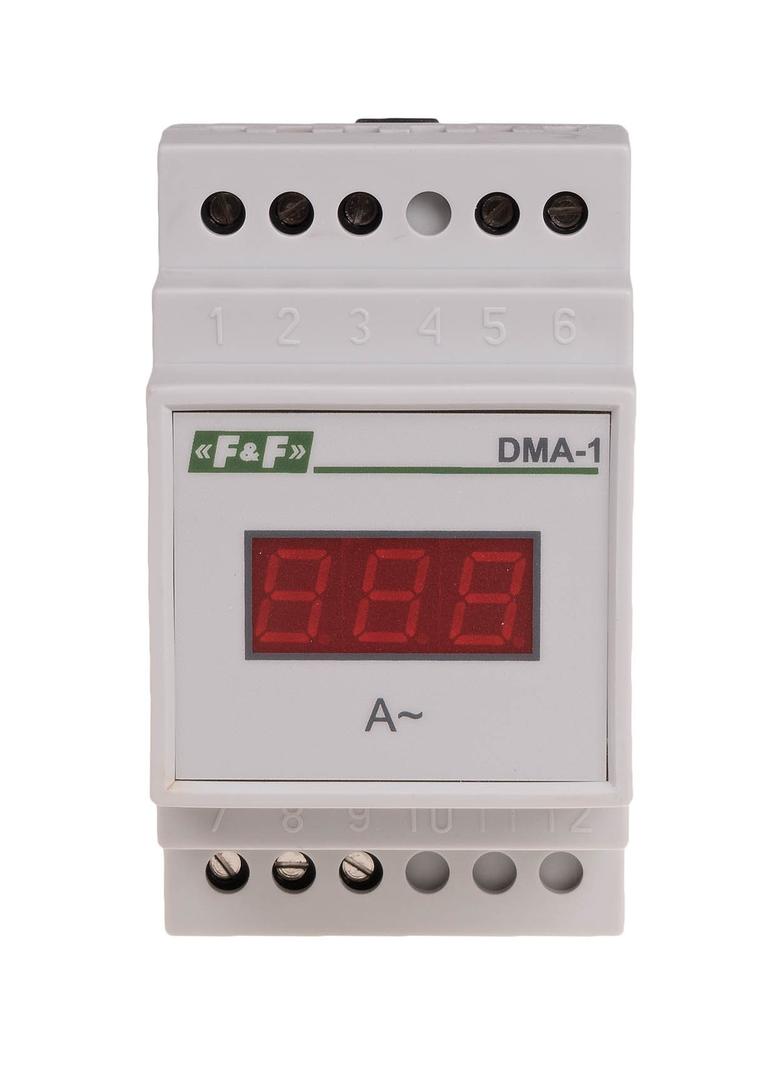

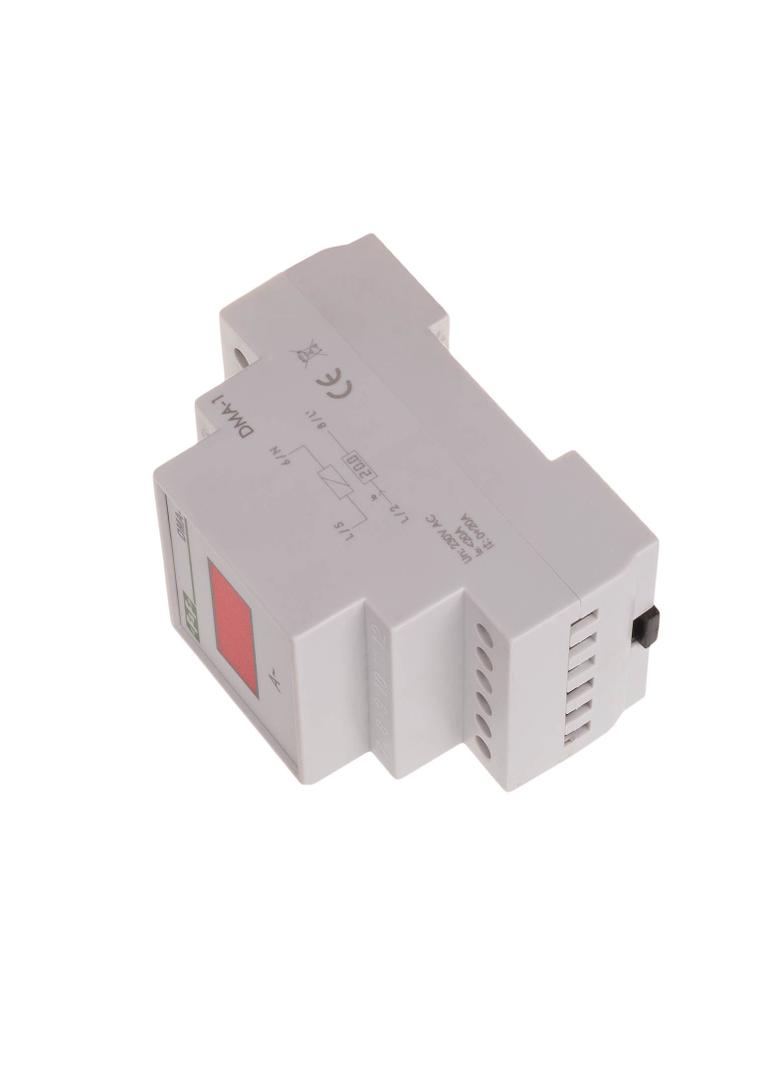

Typ amperomierz jednofazowy Napięcie zasilania 100÷265 V AC Wyświetlacz 3-cyfrowy LED (wysokość cyfry 10 mm) Częstotliwość zasilania 45÷55 Hz Zakres wskazań – wersja pomiaru bezpośredniego 0 ÷ 20 A Zakres wskazań – wersja pomiaru pośredniego 0 ÷ prąd pierwotny przekładnika Dokładność wskazań 1% Maksymalne chwilowe przeciążenie 40 A (maksymalnie do 1s) Maksymalny prąd – wersja pomiaru bezpośredniego 20 A Maksymalny prąd – wersja pomiaru pośredniego 5 A Przyłącze zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 4 W Temperatura pracy -25 ÷ 50 °C Wymiary 3 moduły (52,5 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
DMA-1
ETIM:
EC002292
Głębokość:
0.07
Podświetlenie skali pomiarowej:
Tak
Waga:
0.135
Długość:
0.095
Szerokość:
0.056
Wskazówka holowana:
Nie
System pomiarowy:
Cyfrowy
Szerokość wyrażona liczbą modułów:
3
Wysokość:
90mm
Szerokość:
52.5mm
Wersja modułowa:
Tak
Model:
Szyna DIN
Skala ponadzakresowa:
Nie
Rodzaj napięcia:
AC
Straty mocy:
4W
Klasa dokładności:
1
Połączenie przez przekładnik:
Nie
Zakres pomiarowy:
0A - 20A
Wartość końcowa skali:
20A
Legalizowany:
Nie
Deklaracja RoHS
131552.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
131550.pdf
Instrukcja użytkowania
131553.pdf
Deklaracja RoHS
131552.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
131550.pdf
Instrukcja użytkowania
131553.pdf
Karta produktu
145229.pdf
Karta produktu
Karta-katalogowa.pdf
Instrukcja użytkowania
DMA-1-instructions-for-use-1.pdf
Deklaracja RoHS
DMA-1-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
DMA-1-declaration-pref-origin-status-1.pdf
Deklaracja RoHS
DMA-1-declaration-RoHS-pl-1.pdf
Deklaracja dostawcy dot. produktów posiadających status preferencyjnego pochodzenia
