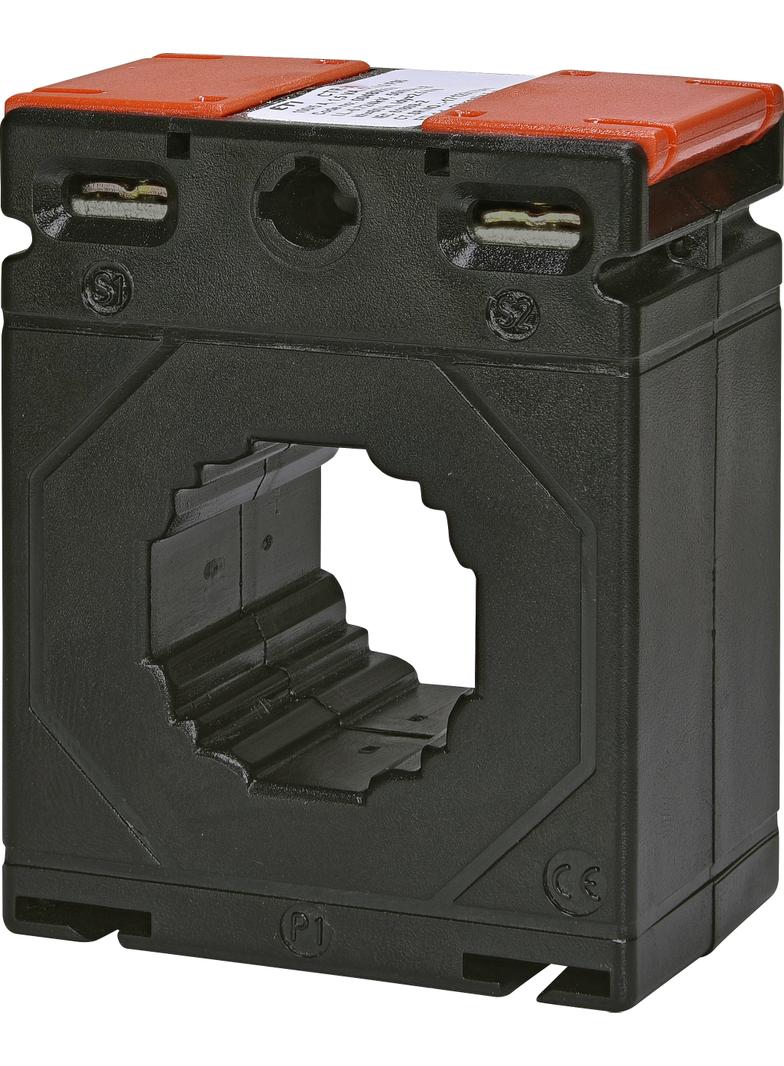

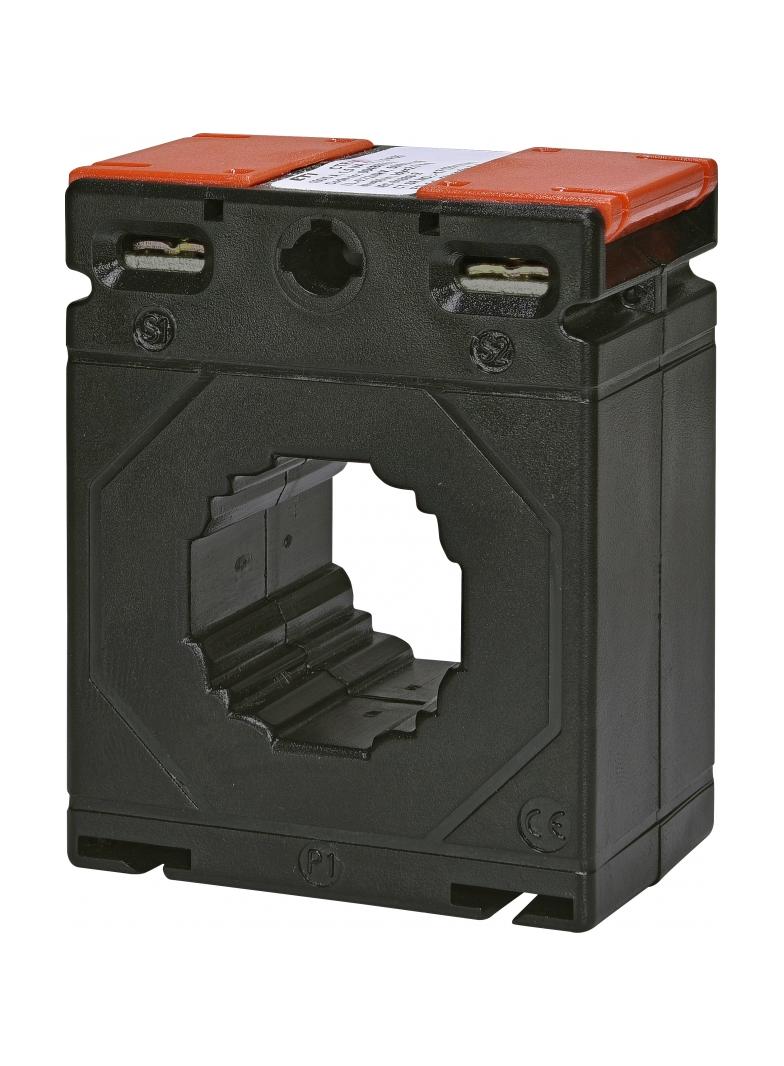

CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy
CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy
CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy
CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy
CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy
CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy
ETI-POLAM

CTR-30 100/5 1,5VA CL.0,5 Przekładnik prądowy

Kod produktu1343289
EAN3838895817147
Jednostkaszt
Numer katalogowy004805504
Link do producentaETI-POLAM
Podstawowe dane techniczne
ETIM
EC002048
Głębokość
0.04
Waga
0.365
Długość
0.078
Szerokość
0.062
122,11 zł brutto / 1 szt
24h
Magazyn: 0 szt
15 dni
Producent: 598 szt
Niezawodne i sprawdzone przekładniki prądowe CTR
Przekładniki prądowe CTR znajdują zastosowanie w systemach kontrolno-pomiarowych: analizatorach parametrów sieci, układach automatycznej korekcji współczynnika mocy (PFC).
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004805504
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    CTR-30 100/5 CL.0,5
  • Przekładnia
    • 100/5
  • Moc [VA];
    • 1,5
  • Klasa:
    • 0,5
  • Waga [kg]:
    • 0,365
  • Klasa izolacji:
    • E (120°C max)
  • Napięcie systemu [V]:
    • 720 max
  • Częstotliwość [Hz]:
    • 50/60
  • Prąd po stronie wtórnej: [A]
    • 5
  • Temperatura pracy [°C]:
    • -20 do +45
  • Termiczny prąd zwarciowy (Ith) [A]:
    • 64 x In
  • Dynamiczny prąd zwarciowy (ldyn) [A]:
    • 2,5 x Ith
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Zaciski przyłączeniowe z pokrywą (IP20).
    • Zaciski przyłączeniowe do uniwersalnego podłączenia.
    • W zestawie: Uchwyt przewodu ze śrubą dociskową.
    • W zestawie: Uchwyt szyn prądowych ze śrubą dociskową.
    • W zestawie: Uchwyty do montażu na płycie.
    • Montaż bezpośrednio na szynie prądowej lub płycie montażowej za pomocą dołączonych uchwytów.
    • Rdzeń.
    • Obudowa wykonana z poliwęglanu z włóknem szklanym 10%, odporność ogniowa UL 94V-0.
    • Adapter do monotwania na szynie TH (opcja).
    left box

    Rysunek wymiarowy

    left box

    ETIsON Curves

    Fukcjonalności programu:
    • generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
    • regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
    • analizowanie selektywności między urządzeniami zabezpieczającymi
    • symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
    • definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
    • sporządzanie raportów do dokumentacji projektowej
