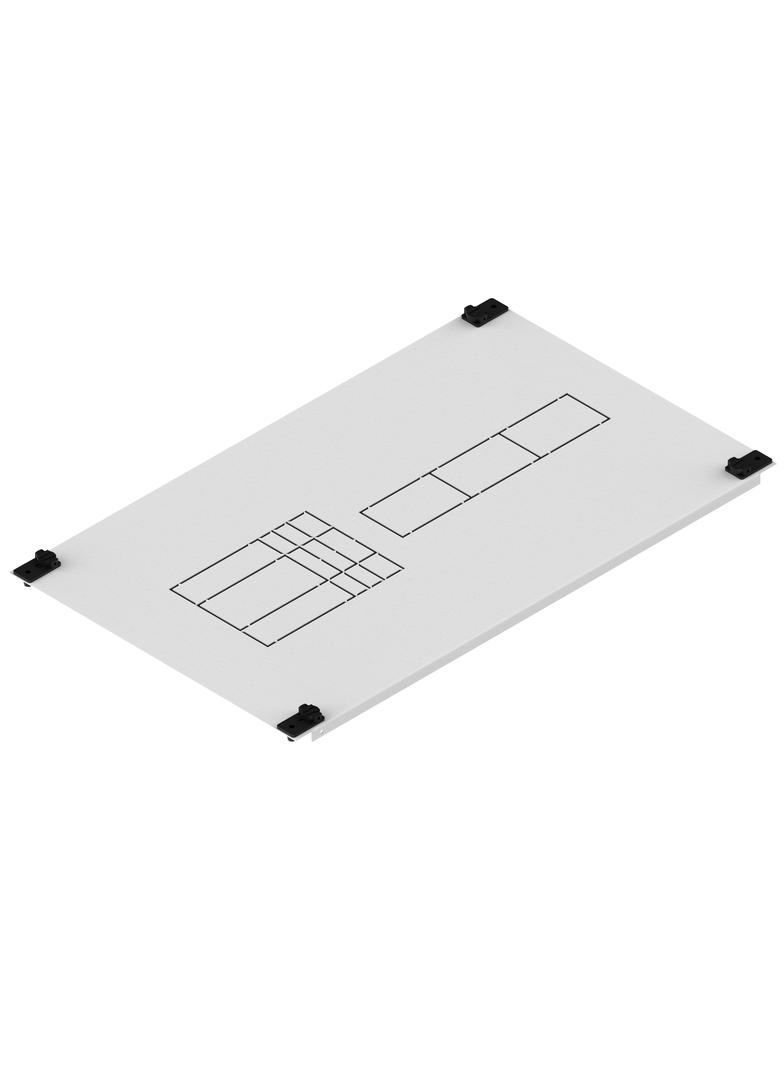

CP 3-2 E12 M - Osłona 1xEB2/ED2 125,160,250A 3,4P i 25 mod. (750x300)

ETI-POLAM

CP 3-2 E12 M - Osłona 1xEB2/ED2 125,160,250A 3,4P i 25 mod. (750x300)

Name: CP 3-2 E12 M - Osłona 1xEB2/ED2 125,160,250A 3,4P i 25 mod. (750x300)
Brand: ETI-POLAM
Availability: OutOfStock

Kod produktu856588

EAN5904723020527

Jednostkaszt

Numer katalogowy001101485

Link do producentaETI-POLAM

Podstawowe dane techniczne

ETIM: EC000456
Głębokość: 0.028
Szerokość: 0.75
Waga: 1.54356
Długość: 0.03

24h

Magazyn: 0

14 dni

Producent: 9

Punkty w Elektroklub: pt.

Niezawodne i sprawdzone osłony SOLID GSX

Wewnętrzny system konstrukcyjny i akcesoria pozwalają na dostosowanie obudów SOLID GSX do wymogów różnych aplikacji. Dedykowane osłony CP oraz płyt montażowe PM umożliwiają montaż różnego rodzaju aparatury bez konieczności dodatkowego wiercenia czy wycinania otworów. Szeroka gama elementów mocujących LG-V pozwala optymalnie dostosować głębokość montażu aparatury. Elementy podziałowe EP-W wraz z belkami podziałowymi BL-WP umożliwiają podział wkładu zarówno w pionie jak i w poziomie. Główne elementy konstrukcyjne oraz akcesoria pasują do różnych typów obudów z systemu SOLID GSX.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

001101485

Symbol artykułu:

Typ produktu określony przez producenta.

CP 3-2 E12 M

Nazwa klasy:

Osłona

Funkcja akcesoriów:

Określenie zastosowania akcesoriów SOLID GSX.

1szt
EB2/ED2 125,160,250A 3,4P
i aparatura modułowa

Ilość EB2/ED2:

Maksymalna ilość zamontowanych wyłączników/rozłączników serii ETIBREAK2.

Ilość modułów:

Szerokość wycięcia pod aparaturę modułową wyrażona w ilości typowych modułów 18 milimetrów.

Dedykowana płyta montażowa:

Osłona standardowo przeznaczona do stosowania z dedykowanymi akcesoriami.

PM 3 E12 M (001101574)

Matriał:

stal

Wykończenie powierzchni:

malowanie proszkowe

Szerokość [mm]:

Szerokość zewnętrzna podana w milimetrach.

750

Wysokość [mm]:

Wysokość zewnętrzna podana w milimetrach.

300

Zakres temperatur pracy [°C]:

-5 do +40

Kolor:

RAL 7035

Możliwość plombowania:

Tak

Zgodność z dyrektywą:

Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.

RoHs

Produkt systemowy:

ObudowySOLID GSX można wyposażyć w elementy systemu takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.

SOLID GSX

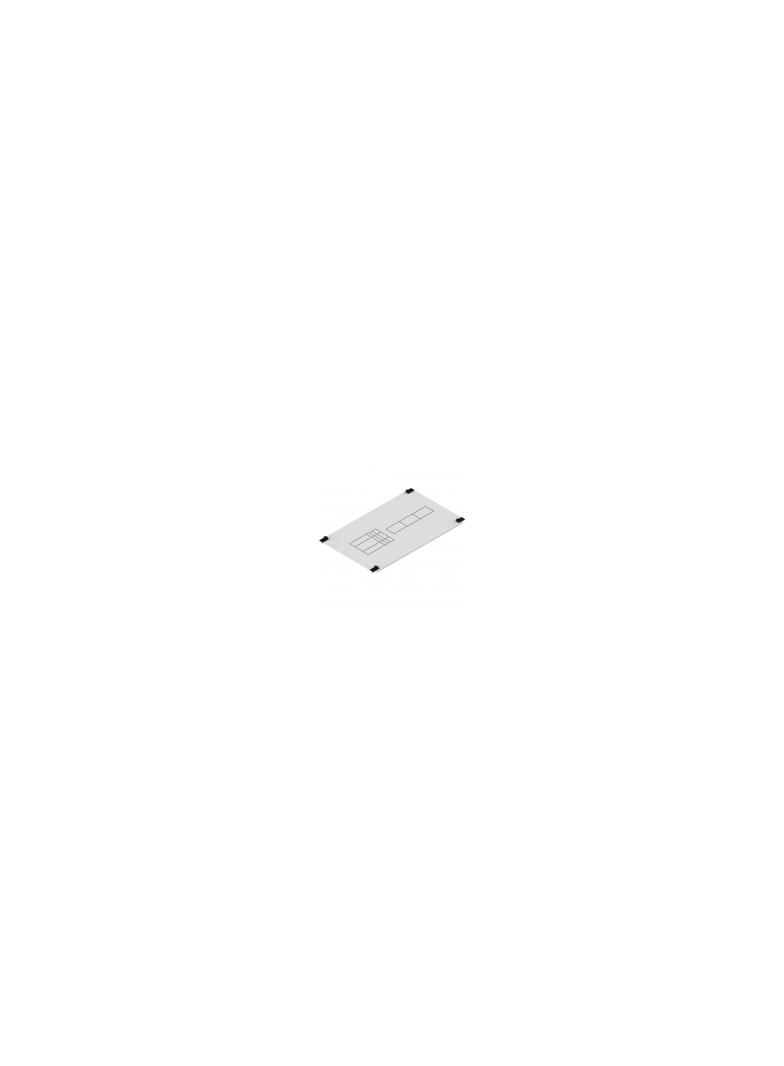

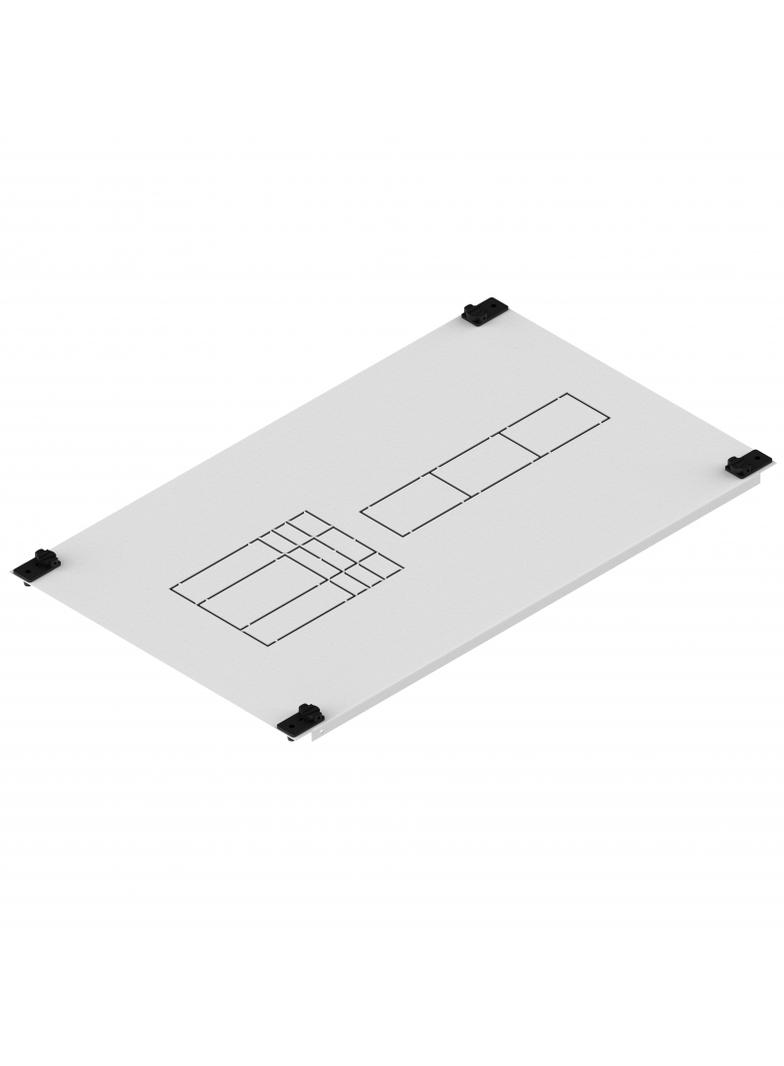

Zdjęcie produktu*

* zdjęcie produktu może przedstawiać inny podobny produkt z serii.

Zalety produktu

Osłony CP wykonane są z blachy stalowej malowanej proszkowo.

Wszystkie osłony wyposażone są w kołki uziemiające.

W komplecie osłona wyposażona jest w zapinki mocujące. Dzięki specjalnej konstrukcji montaż osłon w obudowie jest prosty i szybki.

Zapinki posiadają możliwość plombowania.

Osłony dedykowane do aparatów typu EB/ED, KVL, LA/LBS wymagają montażu w określonej pozycji. Dla ułatwienia dodano otwór pozycjonujący, który powinien się znajdować w lewym dolnym rogu.

Osłony posiadają osłabienia do wycięcia umożliwiające dopasowanie do różnej wielkości aparatów i konfiguracji. Osłabienia należy wycinać przystosowanymi do tego szczypcami CP-PLIER.

Sposób mocowania aparatów, osłon i płyt montażowych do wsporników zawarty jest w odpowiednich instrukcjach montażu (instrukcje dostępne są na stronie internetowej www.etipolam.com.pl/wsparcie-techniczne/instrukcje-obslugi).

Do osłon dedykowanych przewidziano odpowiednie płyty montażowe.
