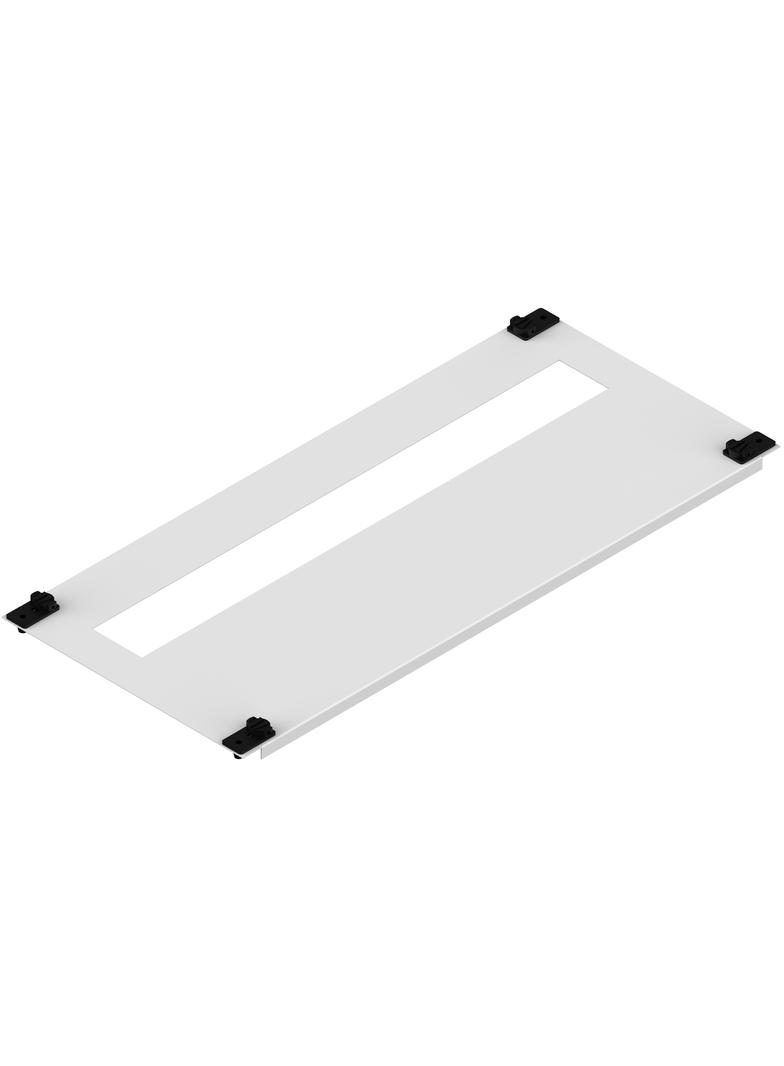

CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)
CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)
CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)
CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)
CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)
CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)
ETI-POLAM

CP 1-1.5 M - Osłona modułowa 12 mod. (250x225)

Kod produktu856578
EAN5904723020206
Jednostkaszt
Numer katalogowy001101458
Link do producentaETI-POLAM
Podstawowe dane techniczne
ETIM
EC000456
Głębokość
0.028
Szerokość
0.25
Waga
0.33296
Długość
0.225
24h
Magazyn: 0
14 dni
Producent: 55
Punkty w Elektroklub: pt.
Niezawodne i sprawdzone osłony SOLID GSX
Wewnętrzny system konstrukcyjny i akcesoria pozwalają na dostosowanie obudów SOLID GSX do wymogów różnych aplikacji. Dedykowane osłony CP oraz płyt montażowe PM umożliwiają montaż różnego rodzaju aparatury bez konieczności dodatkowego wiercenia czy wycinania otworów. Szeroka gama elementów mocujących LG-V pozwala optymalnie dostosować głębokość montażu aparatury. Elementy podziałowe EP-W wraz z belkami podziałowymi BL-WP umożliwiają podział wkładu zarówno w pionie jak i w poziomie. Główne elementy konstrukcyjne oraz akcesoria pasują do różnych typów obudów z systemu SOLID GSX.
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    001101458
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    CP 1-1.5 M
  • Nazwa klasy:
    • Osłona
  • Funkcja akcesoriów:
    • Określenie zastosowania akcesoriów SOLID GSX.
    aparatura modułowa
  • Ilość modułów:
    • Szerokość wycięcia pod aparaturę modułową wyrażona w ilości typowych modułów 18 milimetrów.
    12
  • Dedykowana płyta montażowa:
    • Osłona standardowo przeznaczona do stosowania z dedykowanymi akcesoriami.
    TH-S 1 (002911040)
  • Matriał:
    • stal
  • Wykończenie powierzchni:
    • malowanie proszkowe
  • Szerokość [mm]:
    • Szerokość zewnętrzna podana w milimetrach.
    250
  • Wysokość [mm]:
    • Wysokość zewnętrzna podana w milimetrach.
    225
  • Zakres temperatur pracy [°C]:
    • -5 do +40
  • Kolor:
    • RAL 7035
  • Możliwość plombowania:
    • Tak
  • Zgodność z dyrektywą:
    • Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.
    RoHs
  • Produkt systemowy:
    • ObudowySOLID GSX można wyposażyć w elementy systemu takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.
    SOLID GSX
    left box

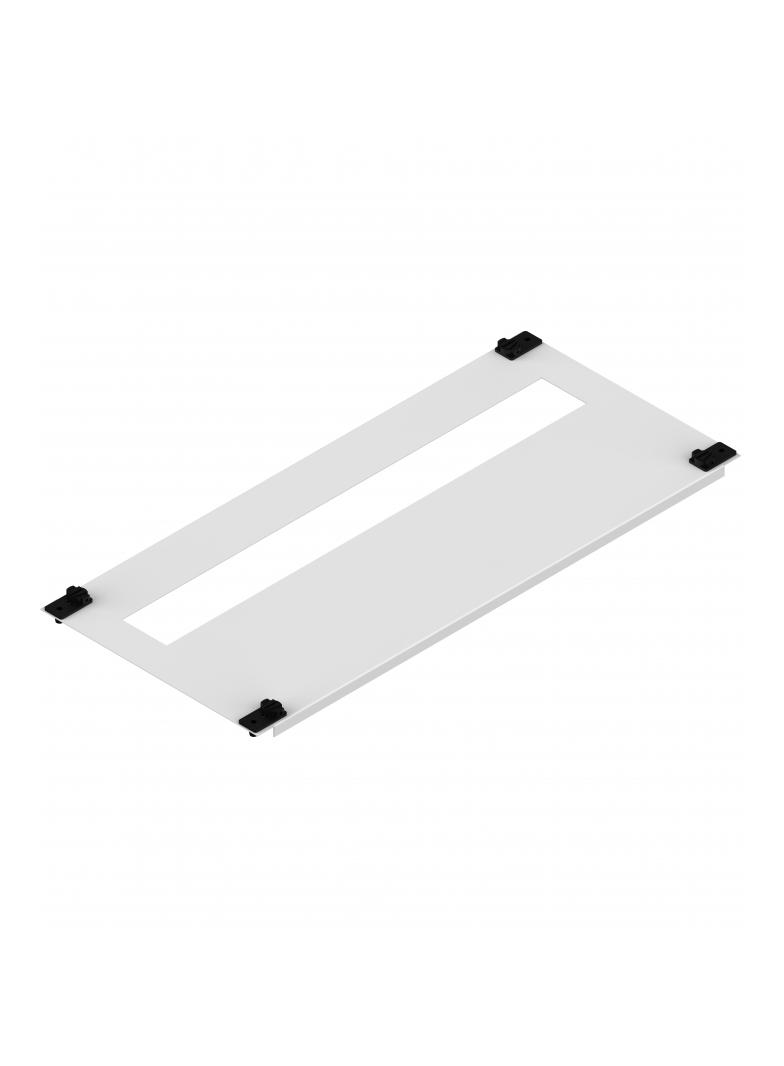

    Zdjęcie produktu*

    Ooops... ERROR 404 (IMG not found)
    3D
    * zdjęcie produktu może przedstawiać inny podobny produkt z serii.
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Osłony CP wykonane są z blachy stalowej malowanej proszkowo.
    • Wszystkie osłony wyposażone są w kołki uziemiające.
    • W komplecie osłona wyposażona jest w zapinki mocujące. Dzięki specjalnej konstrukcji montaż osłon w obudowie jest prosty i szybki.
    • Zapinki posiadają możliwość plombowania.
    • Sposób mocowania aparatów, osłon i płyt montażowych do wsporników zawarty jest w odpowiednich instrukcjach montażu (instrukcje dostępne są na stronie internetowej www.etipolam.com.pl/wsparcie-techniczne/instrukcje-obslugi).
    • Do osłon dedykowanych przewidziano odpowiednie płyty montażowe.
