ETI-POLAM

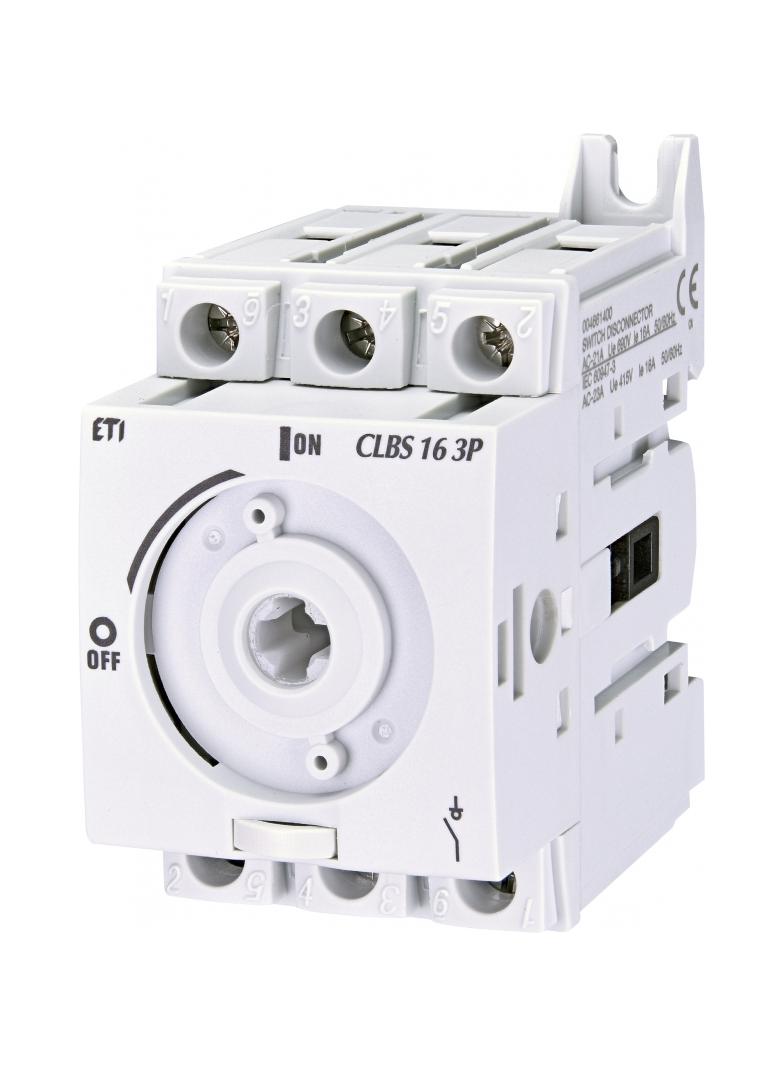

CLBS 16 3P Rozłącznik

Name: CLBS 16 3P Rozłącznik
Brand: ETI-POLAM
Availability: OutOfStock

Kod produktu1343108

EAN3838895717911

Jednostkaszt

Numer katalogowy004661400

Link do producentaETI-POLAM

Podstawowe dane techniczne

ETIM: EC000216
Głębokość: 0.085
Waga: 0.23
Długość: 0.065
Szerokość: 0.1

24h

Magazyn: 0

14 dni

Producent: 32

Punkty w Elektroklub: pt.

Niezawodne i sprawdzone kompaktowe rozłączniki modułowe CLBS

Wielobiegunowe, modułowe rozłączniki obciążenia CLBS z napędem ręcznym występują w zakresie prądów od 16 do 125 A. Aparaty te służą do wykonywania czynności łączeniowych w obwodach pod obciążeniem zapewniając bezpieczną przerwę izolacyjną dla obwodów elektrycznych niskiego napięcia, a w szczególności w obwodach sterujących maszyn. Dzięki zastosowaniu szerokiej gamy akcesoriów do rozłączników CLBS można z 3-biegunowego rozłącznika otrzymać aparat 4-, 6- lub 8-biegunowy lub 3/4-biegunowy przełącznik. Przełączniki CLBS zapewniają przełączanie obciążenia między dwoma źródłami lub dwoma obwodami niskiego napięcia, a także ich bezpieczne odizolowanie w stanie otwartym. Seria aparatów CLBS została zaprojektowana, przeszła kwalifikację oraz testy zgodnie z kryteriami określonymi w normie IEC60947-3.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004661400

Symbol artykułu:

Typ produktu określony przez producenta.

CLBS 16 3P

Nazwa klasy:

rozłącznik izolacyjny

Prąd znamionowy [A]:

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Ilość biegunów:

Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.

Ilość modułów:

Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.

2,5

Napięcie znamionowe AC [V]:

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

690

Przestrzeń międzystykowa [mm]:

Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.

Przyłączalność przewodu [mm²]:

Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm².

1,5 – 16

Stopień ochrony IP:

Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.

IP20

Sposób montażu:

szyna TH, płyta, drzwi

Rączka w zestawie:

akcesoria dodatkowe

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

IEC 60947-3

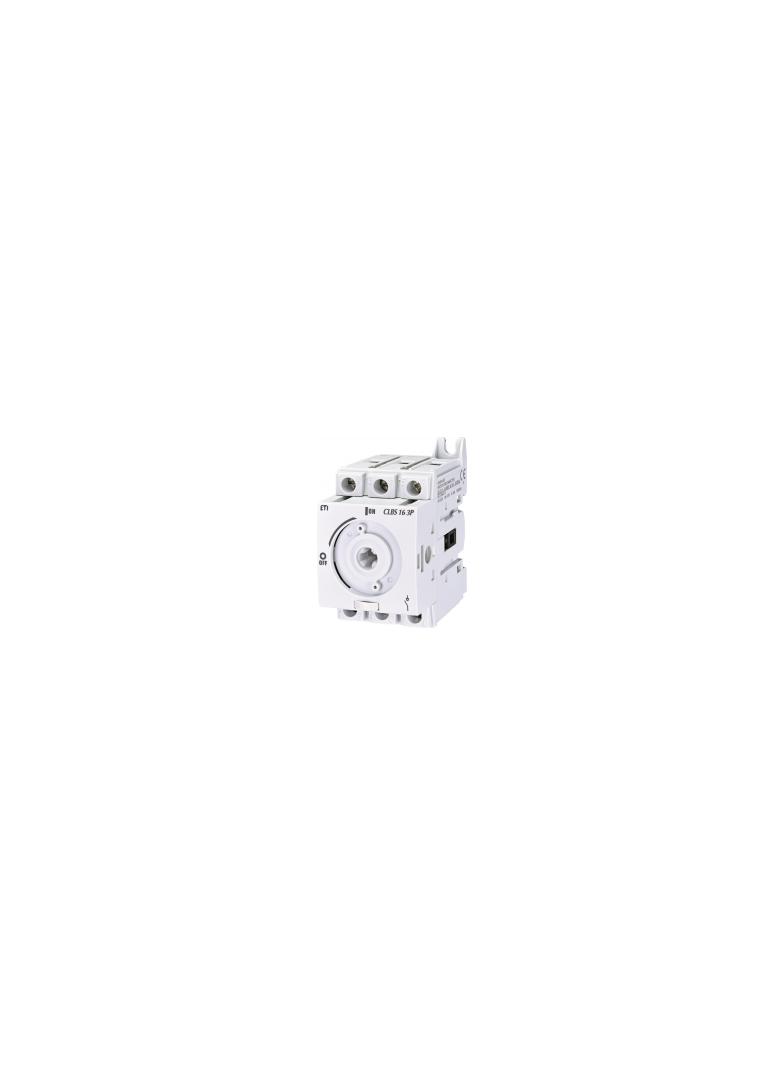

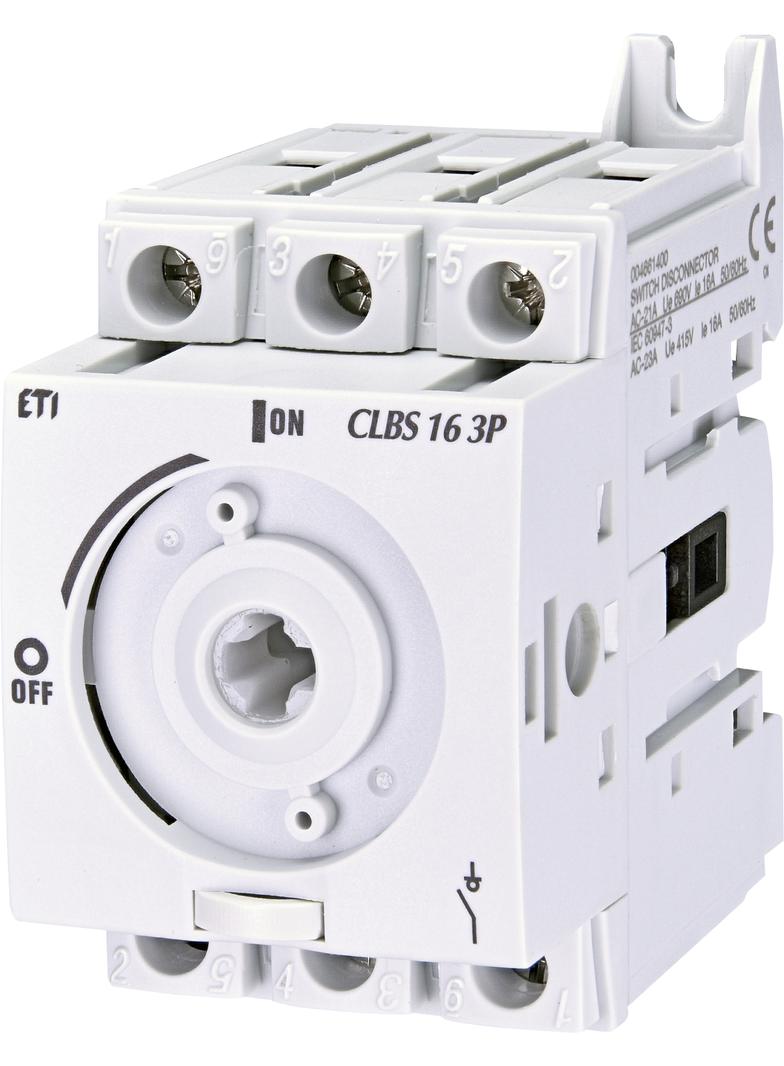

Zdjęcie produktu

Zalety produktu

Rozłączniki są sprzedawane bez rączki, należy dobrać odpowiedni model z akcesoriów.

Napęd zewnętrzny czołowy, lub boczny z prawej strony.

Z podstawowych 3-biegunowych rozłączników można otrzymać aparaty 4-, 6- lub 8-biegunowe lub przełączniki (I-0-II za pomocą adaptera CLBS-CK) 3/4 -biegunowe.

W celu ochrony przed nieautoryzowanym przełączeniem istnieje możliwość zastosowania kłódki jako blokady.

Jako akcesoria dodatkowe dostępne są osłony zacisków – CLBS-TS.

Styki pomocnicze wyprzedzające CLBS-PS11. Zmiana stanu styków wyprzedza zmianę stanu torów głównych aparatu przy przejściu z pozycji I do 0. Styki instaluje się na lewej lub prawej stronie aparatu.

Dodatkowy zwarty biegun neutralny N CLBS-N.

Dodatkowy biegun uziemiający PE CLBS-PE.

Dodatkowy czwarty biegun CLBS-4P.

Dostępne jest wykonanie rozłaczników CLBSV, oraz CLBSV…CO (I-0-II) z widoczną przerwą.
