ETI-POLAM

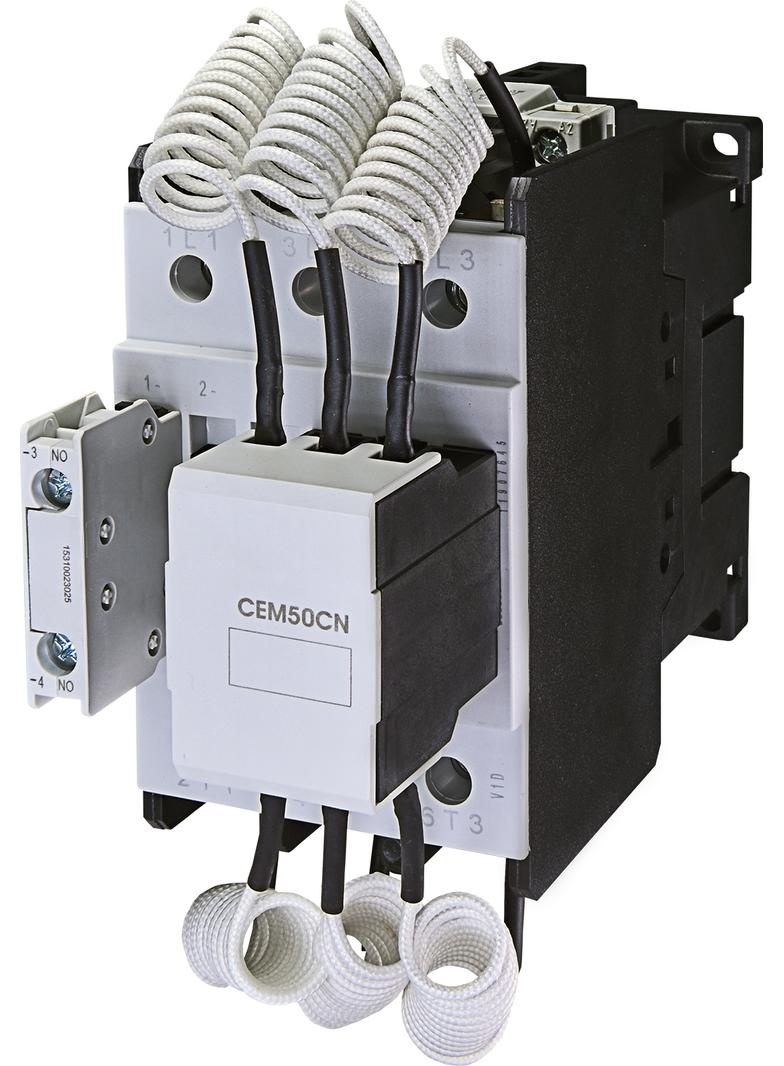

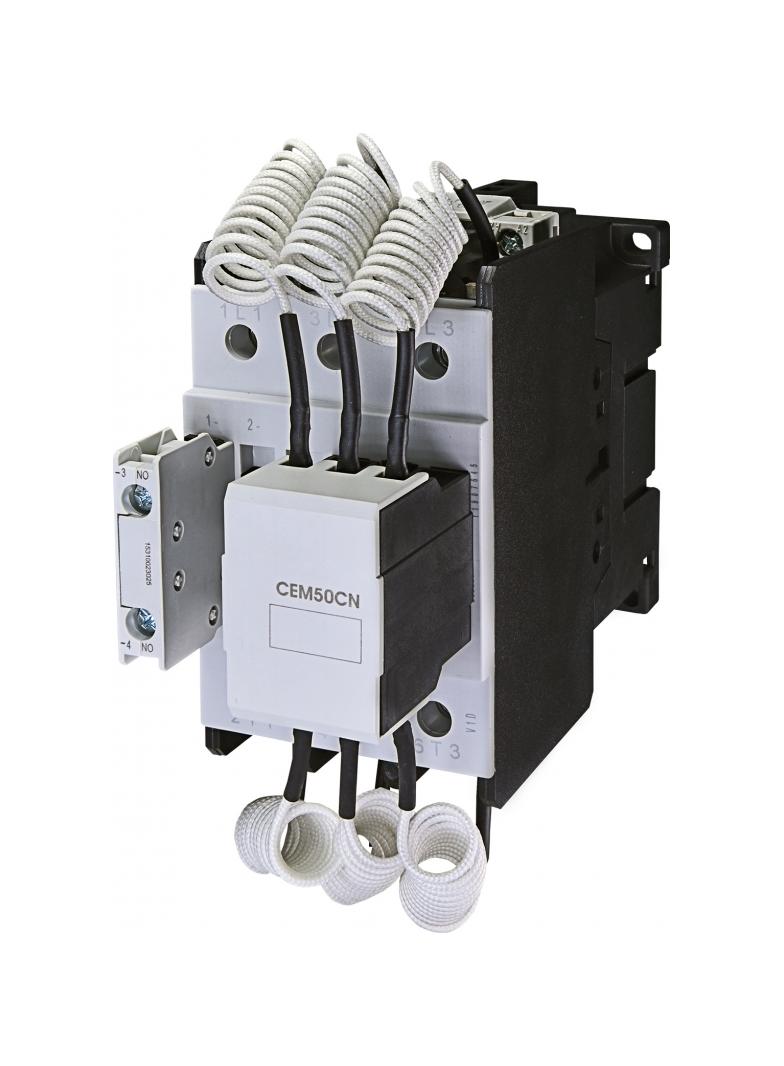

CEM50CN.10-230V-50HZ - Stycznik kondensatorowy
- Rodzaj napięcia sterowania
- AC
- ETIM
- EC001079
- Szerokość
- 0.066
- Długość
- 0.185
- Głębokość
- 0.158
584,70 zł brutto / 1 szt
24h
Magazyn: 0 szt
15 dni
Producent: 47 szt
Niezawodne i sprawdzone styczniki kondensatorowe CEM CN
Styczniki kondensatorowe zostały specjalnie zaprojektowane do pracy w układach kompensacji mocy biernej (kategoria użytkowania AC-6b). Kondensatory przed załączeniem do sieci są wstępnie ładowane poprzez specjalne rezystory, co pozwala zmniejszyć wartość szczytową prądu gdy stycznik CEM CN jest załączany. Po wstępnym naładowaniu kondensatora, styki główne stycznika zamykają się, pozwalając na przepływ prądu znamionowego.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004648140
Typ produktu określony przez producenta.
CEM50CN.10-230V-50Hz
Stycznik kondensatorowy
Wartość mocy zależy od napięcia pracy. Wartości przy innych napięciach podane są w tabeli poniżej.
40
Napięcie podawane na cewkę stycznika.
230
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
2 × 35
Moment dokręcania zacisków głównych stycznika zapewniający odpowiednie połączenie przewodów. Zachowanie sugerowanych wartości momentów dokręcania jest kluczowe dla zapewnienia trwałości i bezpieczeństwa pracy.
4 – 6
100×103
1NO
szyna TH,
płyta montażowa
płyta montażowa
1370
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC 60947-4
Zdjęcie produktu
Zalety produktu
- Zaprojektowane do pracy w układach kompensacji mocy biernej.
- Wbudowane rezystory wstępnego ładowania z modułem styków wyprzedzających.
- Typowe napięcie sterujące 230 V AC.
- Montaż na szynie TH35 lub na płycie montażowej .
- Styki pomocnicze w zestawie.
- Możliwość montażu dodatkowych styków pomocnicznych bocznych.
- Małe gabaryty. Ta sama moc – mniejsze wymiary.
Rysunek wymiarowy
Tabela doboru styczników w zależności od napięcia [V]
