ETI-POLAM

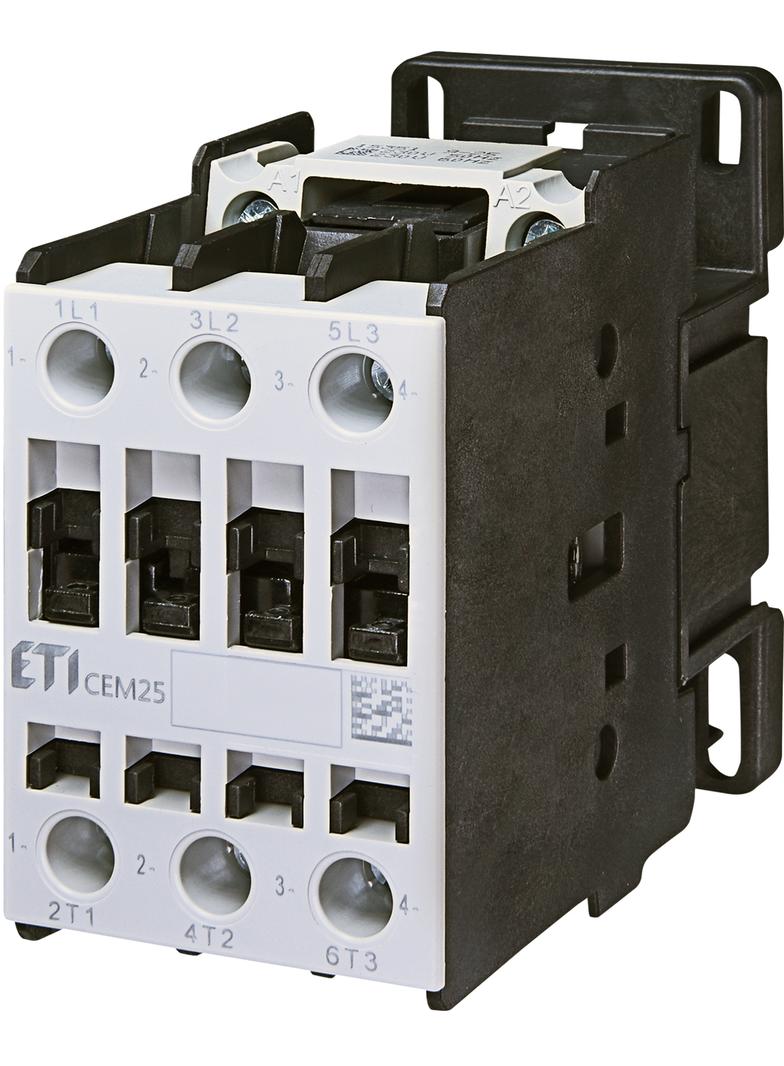

CEM25.00-230V-50/60HZ STYCZNIK POW.

Name: CEM25.00-230V-50/60HZ STYCZNIK POW.
Brand: ETI-POLAM
Price: 129.18 PLN
Availability: InStock

Kod produktu128121

EAN7890355108222

Jednostkaszt

Numer katalogowy004645103

Link do producentaETI-POLAM

Podstawowe dane techniczne

Znamionowa moc pracy dla AC-4, 400 V: 5.5kW
ETIM: EC000066
Liczba styków pomocniczych rozwiernych: 0
Waga: 0.3744
Głębokość: 0.0879

129,18 zł brutto / 1 szt

24h

Magazyn: 0 szt

15 dni

Producent: 425 szt

Ilość

Niezawodne i sprawdzone styczniki powietrzne CEM

Styczniki serii CEM służą do zdalnego załączania i wyłączania silników elektrycznych oraz innych odbiorników energii elektrycznej o mocy do 560 kW (dla U=400 V kat. AC3). Dzięki dostępnym akcesoriom w postaci m.in. blokad mechanicznych, styczniki CEM znajdują zastosowanie również w układach przełączania zasilania (SZR), układach gwiazda-trójkąt i nawrotnych. Występują w różnych wielkościach gabarytowych w zależności od prądu znamionowego.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004645103

Symbol artykułu:

Typ produktu określony przez producenta.

CEM25.00-230V-50/60Hz

Nazwa klasy:

Stycznik powietrzny

Prąd znamionowy AC3 [A]:

Prąd znamionowy dla obciążenia indukcyjnego typu silnik klatkowy; rozruch, załączanie i wyłączanie podczas biegu.

Prąd znamionowy AC1 [A]:

Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.

Moc znamionowa AC3 [kW]:

Moc znamionowa AC1 [kW]:

Napięcie sterujące AC 50/60Hz [V]:

Napięcie podawane na cewkę stycznika.

230

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do +55

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-IEC/PN-EN 60 947,
DIN VDE 0660

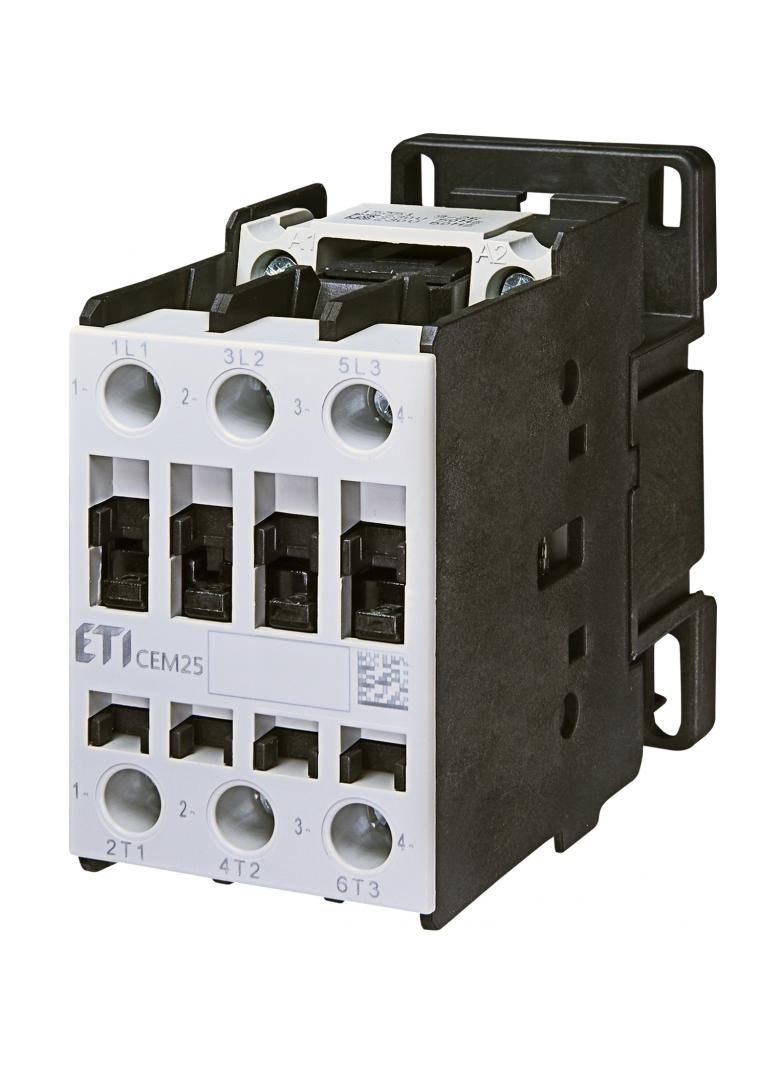

Zdjęcie produktu

Zalety produktu

Styki pomocnicze czołowe (BCXMFE, BCXMFAE) i boczne (BCXMLE, BCXMRLE) zainstalowane bezpośrednio na ruchomej części styków głównych, zapewniają sygnalizację stanu pracy stycznika (np. do sygnalizacji stanów alarmowych).

Maksymalna ilość styków pomocniczych (czołowe + boczne):
4 szt. dla CEM9 – CEM25,
6 szt. dla CEM32 -CEM40,
8 szt. dla CEM50-CEM105.

Blokada mechaniczna BLIME 9-105 pozwala na łączenie styczników różnej wielkości (CEM9 do CEM105). Wersja blokady BLIME 9-105 02 ma wbudowany styk pomocniczy.

Możliwość podłączenia do zacisków cewki ochronnika przepięć BAM.

Konstrukcja stycznika pozwala na montaż zarówno na szynie TH35, jak i na płycie montażowej (CEM9 do CEM105).

W celu realizacji ochrony przeciążeniowej silnika istnieje możliwość bezpośredniego podłączenia do stycznika dedykowanego przekaźnika przeciążeniowego z serii RE. Przekaźnik może zostać zainstalowany niezależnie na szynie TH35 za pomocą specjalnego adaptera BFE.

Osobna wersja styczników CEM…CN do załączania kondensatorów.

Rysunek wymiarowy
