Wyłącznik różnicowoprądowy – budowa

Każdy wyłącznik różnicowoprądowy składa się z kilku podstawowych elementów:

• włącznik (dźwignia załączająca)


• wyzwalacz różnicowoprądowy


• przekładnik Ferrantiego


• obwód do wykonywania testu wyłącznika


• zaciski do podłączenia przewodów (odpływowych i zasilających)

Poza tym wyłącznik różnicowoprądowy może posiadać także wskaźnik stanu.

Wyłączniki różnicowoprądowe – zasada działania

W prawidłowo funkcjonującym obwodzie elektrycznym, zgodnie z obowiązującymi prawami fizyki, suma prądów w przewodach czynnych (czyli fazowym i neutralnym) wynosi zero. W pewnym uproszczeniu można powiedzieć, że z danego układu wypływa tyle samo prądu, ile do niego wpłynęło. W określonych przypadkach może jednak dojść do wystąpienia różnicy pomiędzy prądem wpływającym do zabezpieczanego obwodu a prądem wypływającym z niego – pojawia się wtedy tzw. prąd różnicowy (prąd upływowy), którego obecność stanowi zagrożenie zarówno dla ludzi, jak i dla urządzeń. Wykrycie prądu różnicowego sprawia, że następuje uruchomienie wyłącznika różnicowego i natychmiastowe odcięcie uszkodzonego obwodu od zasilania.

Bezpiecznik różnicowy – rodzaje

Wyłączniki różnicowoprądowe można klasyfikować według różnych kryteriów. Najczęściej dzieli się je ze względu na czułość:

• wyłączniki różnicowoprądowe wysokoczułe (prąd zadziałania <30 mA)


• wyłączniki różnicowoprądowe średnioczułe (prąd zadziałania w zakresie 30 mA – 500 mA)


• wyłączniki różnicowoprądowe niskoczułe (prąd zadziałania >500 mA)

Ze względu na wykrywany rodzaj prądu upływowego różnicówki dzieli się następująco:

• AC – detekcja prądu różnicowego przemiennego sinusoidalnego


• A – detekcja prądu różnicowego przemiennego sinusoidalnego, sinusoidalnego wyprostowanego jednopołówkowo oraz impulsowego


• B – detekcja prądu różnicowego przemiennego sinusoidalnego, sinusoidalnego wyprostowanego jednopołówkowo, impulsowego oraz prądu stałego


• F – detekcja prądu różnicowego przemiennego sinusoidalnego o zmiennej charakterystyce częstotliwościowej

Ze względu na wbudowane zabezpieczenie roznicowka może być klasyfikowana jako:

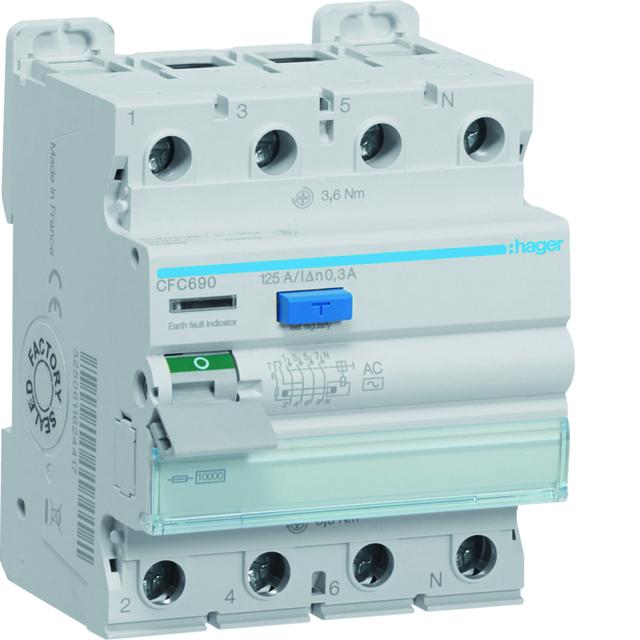

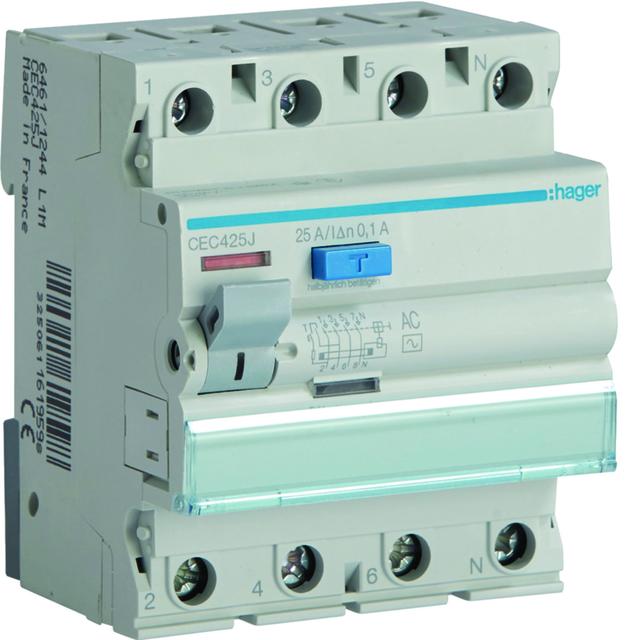

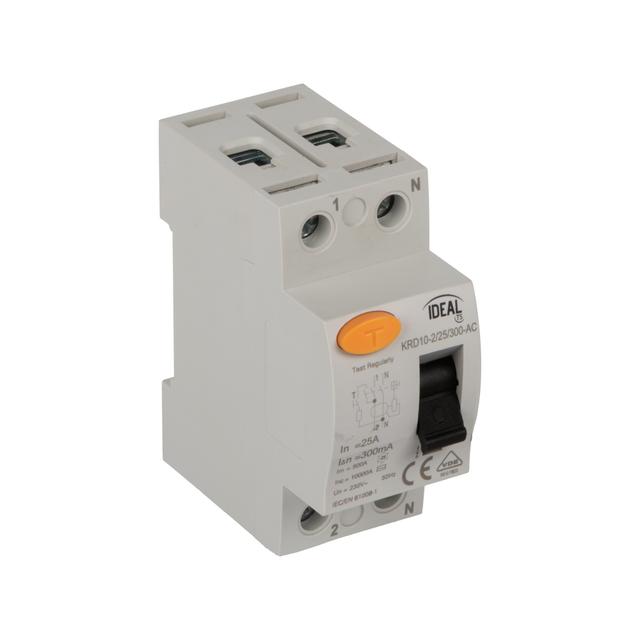

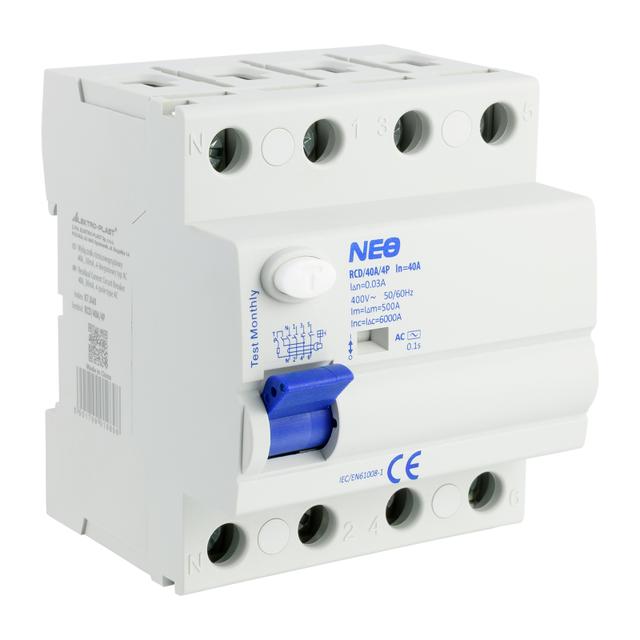

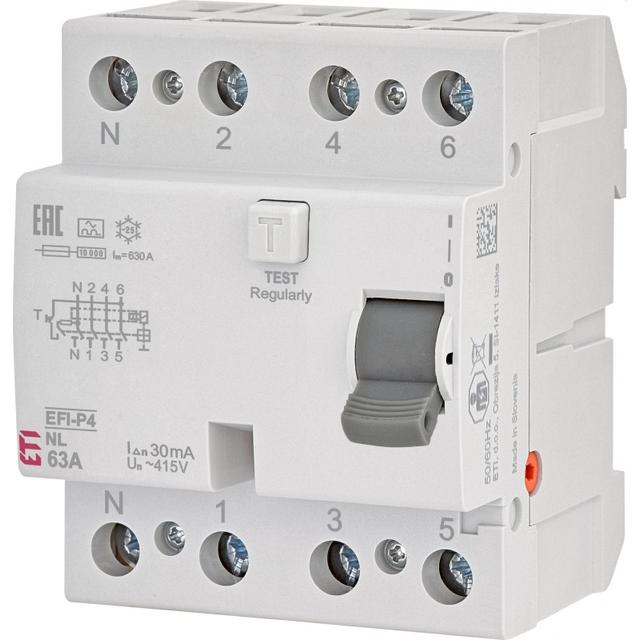

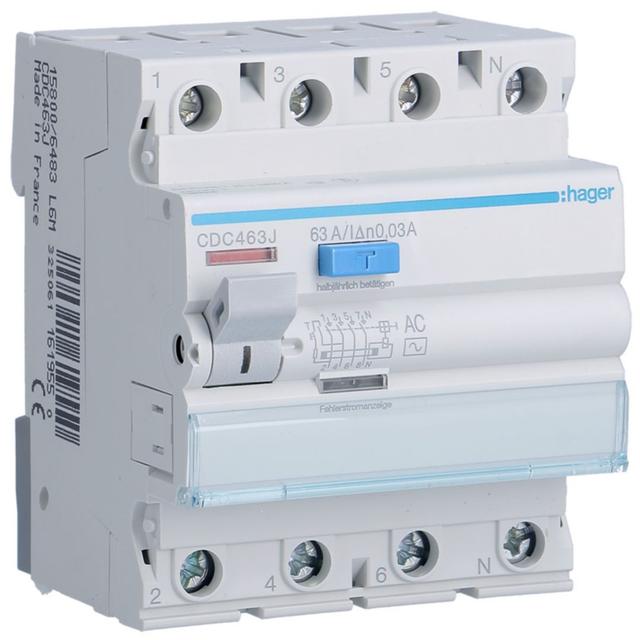

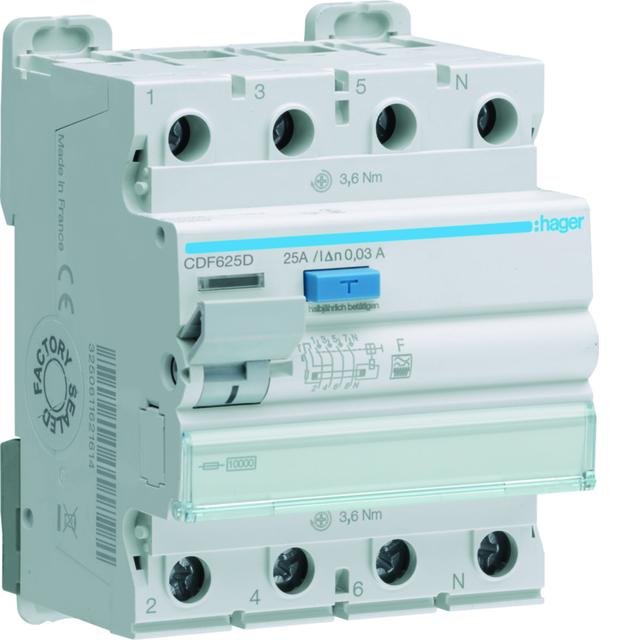

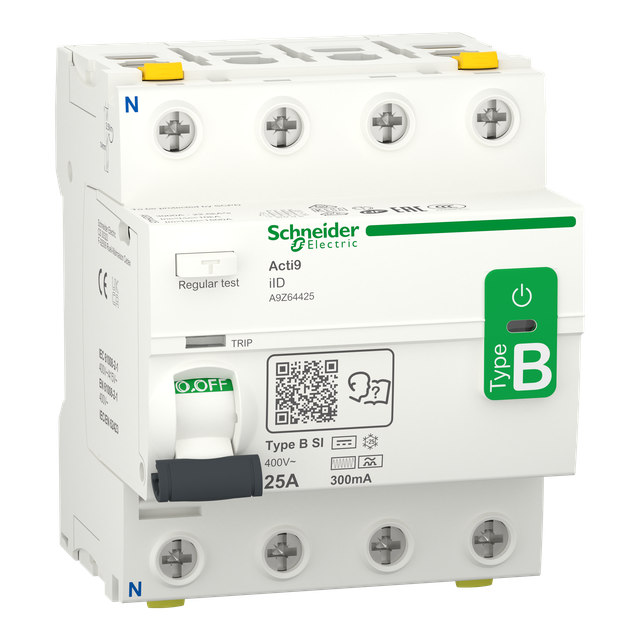

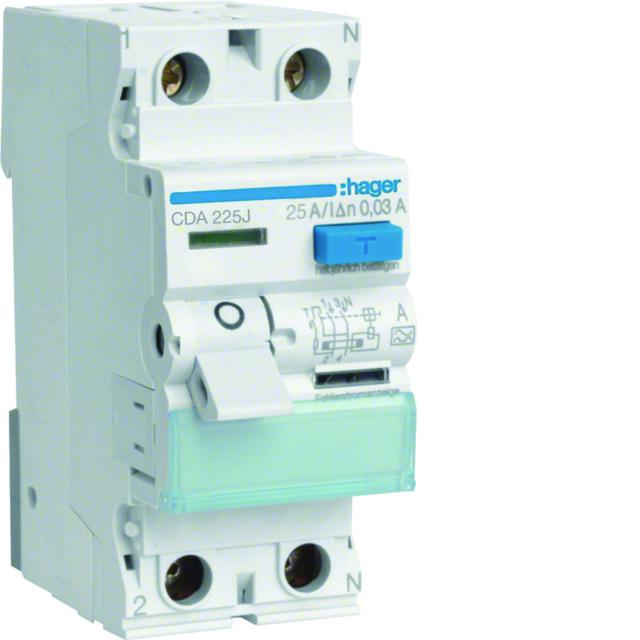

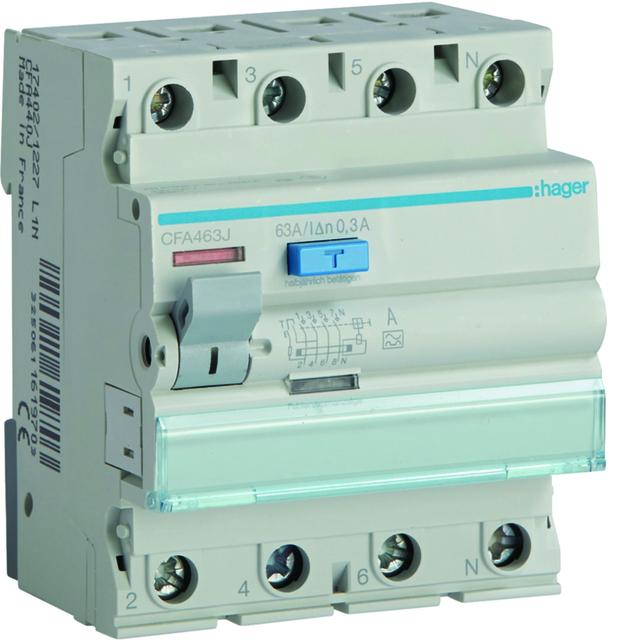

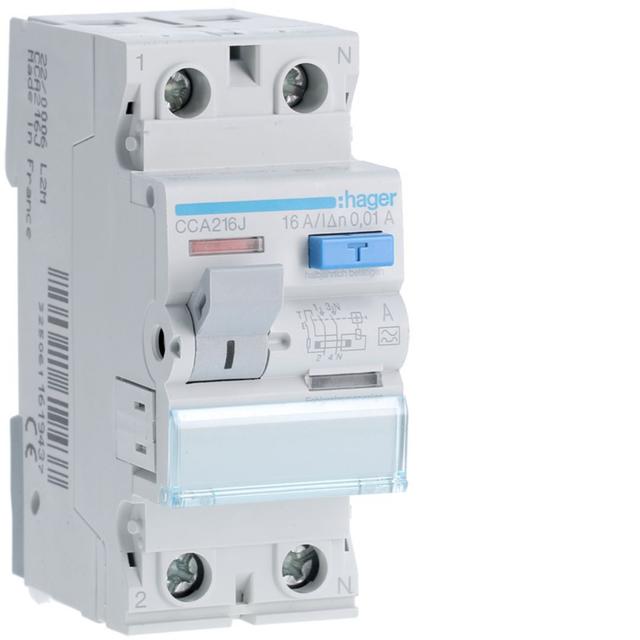

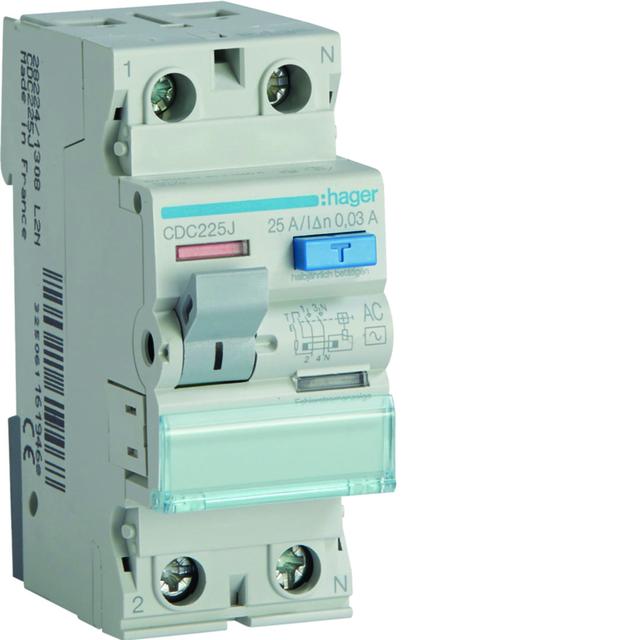

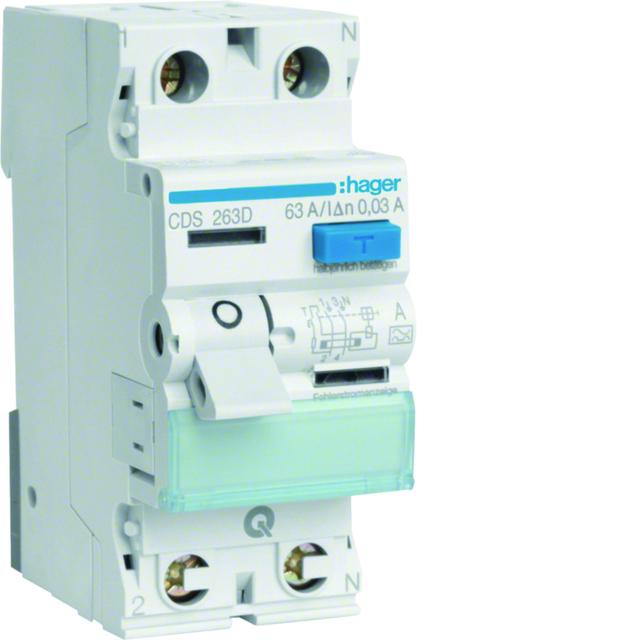

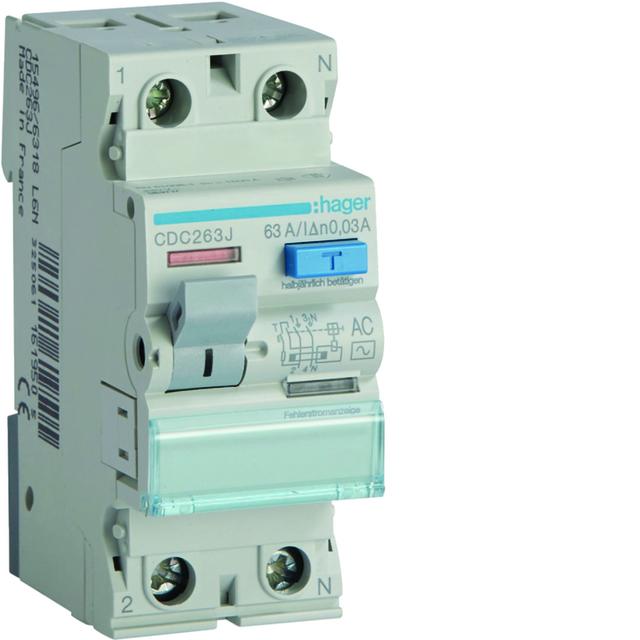

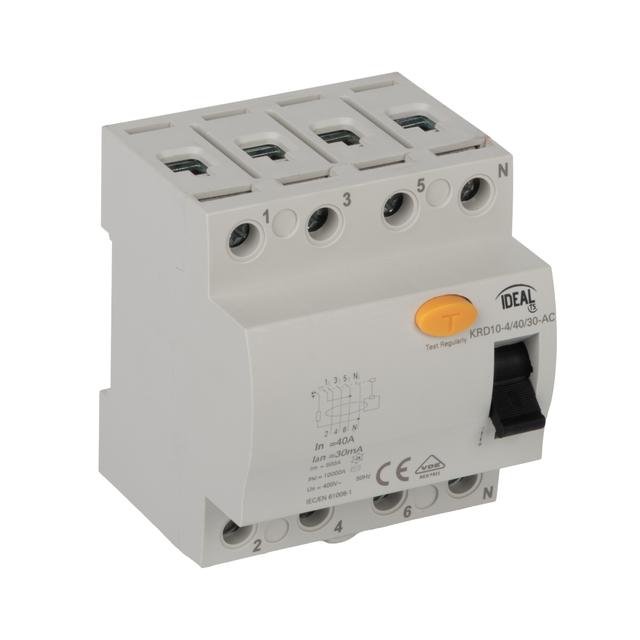

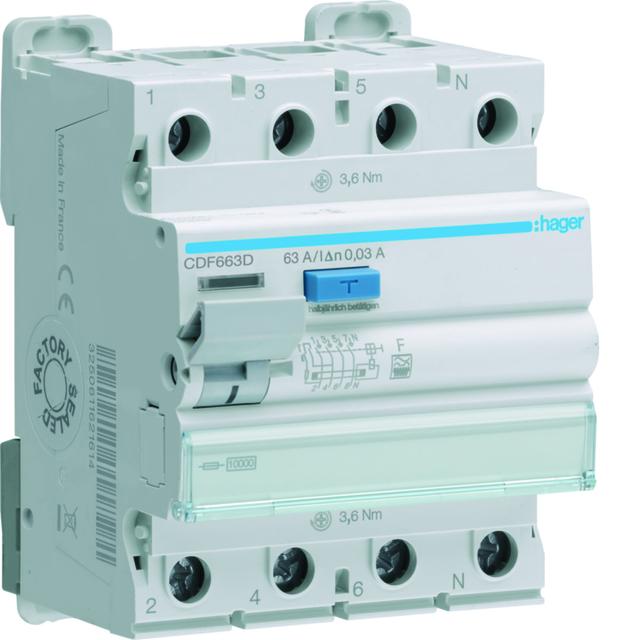

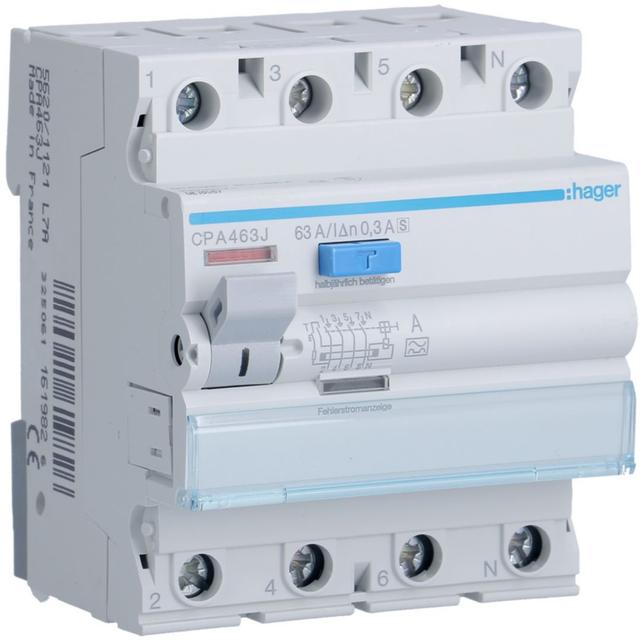

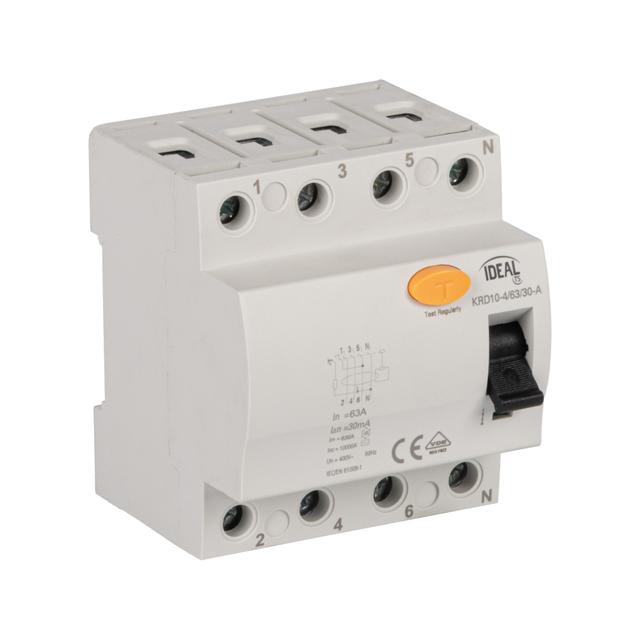

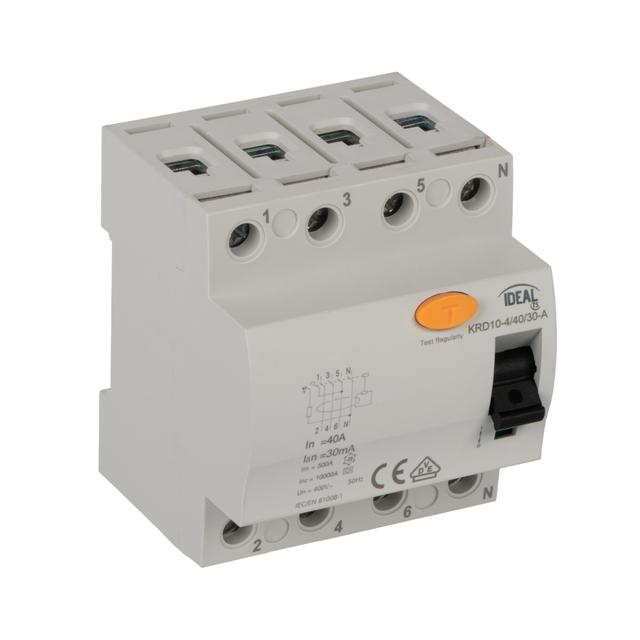

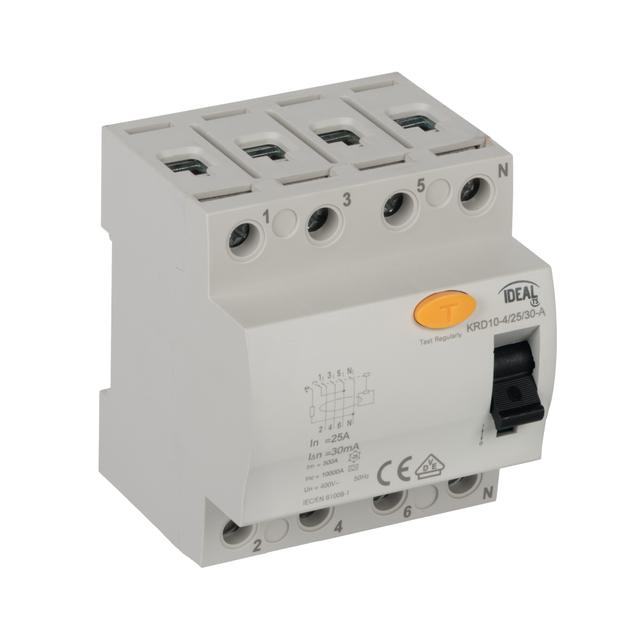

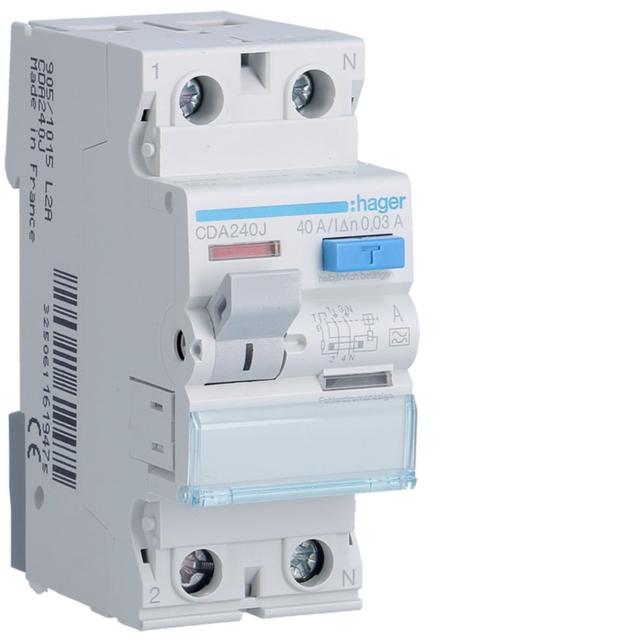

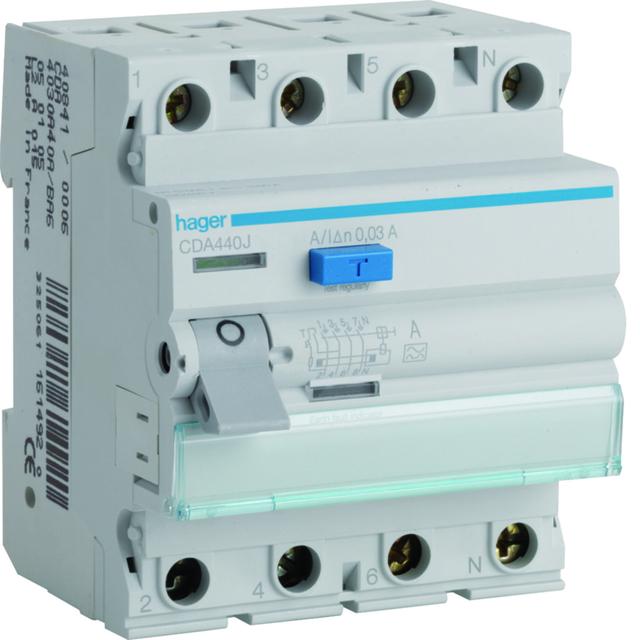

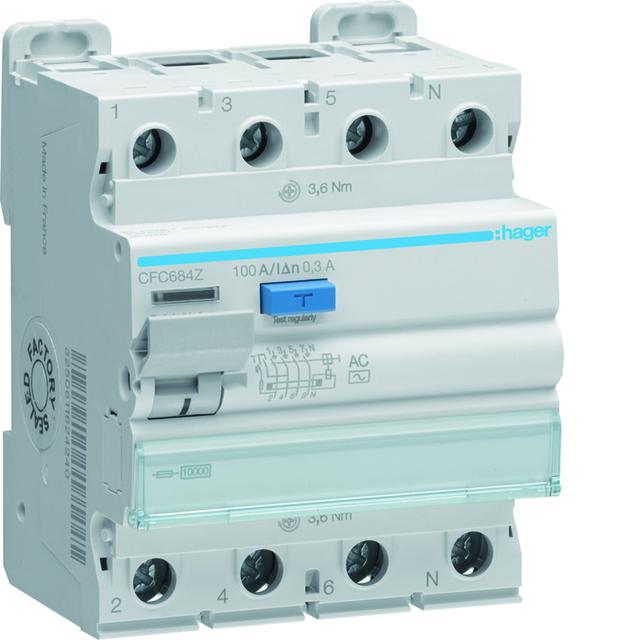

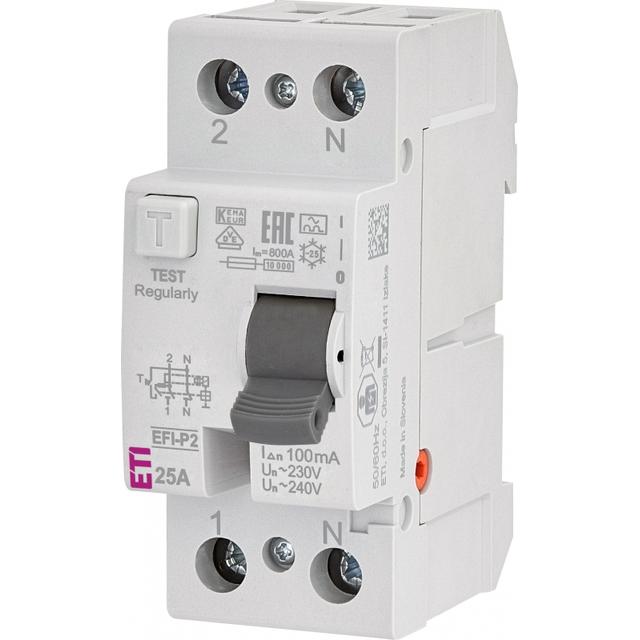

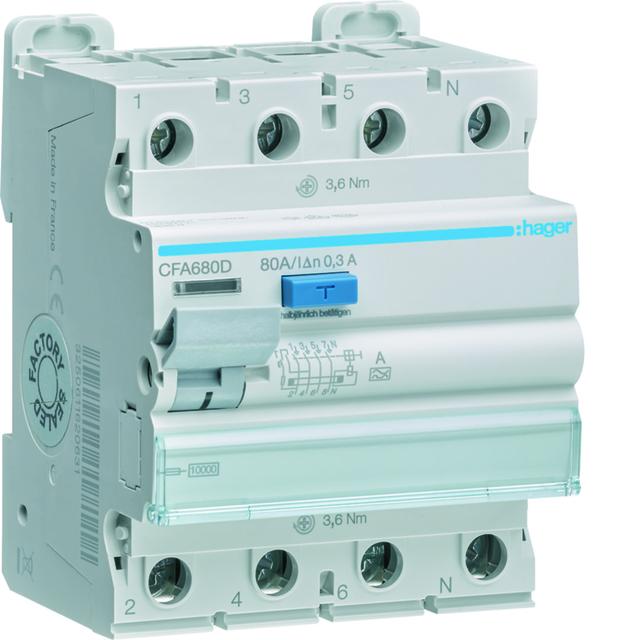

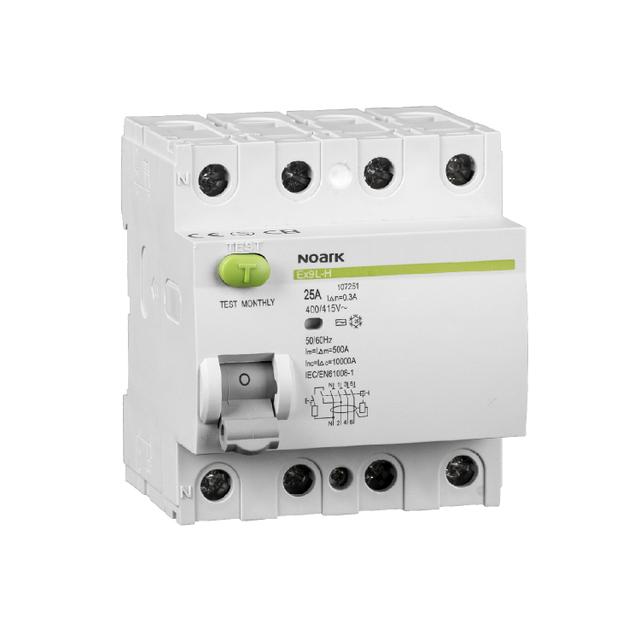

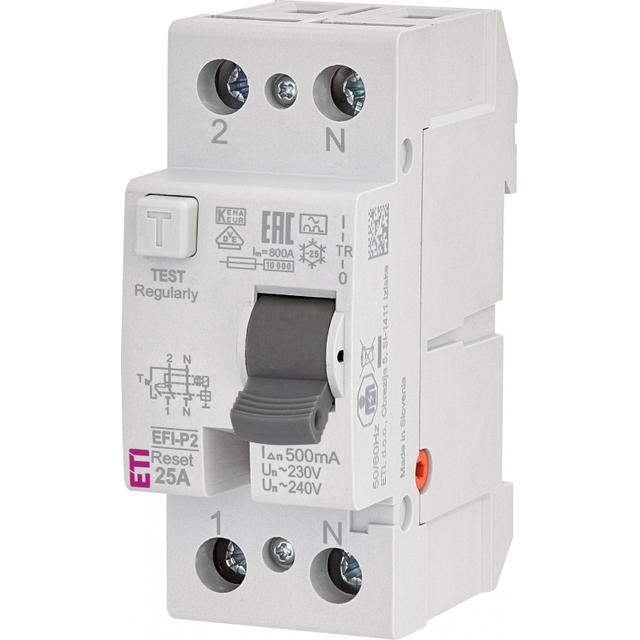

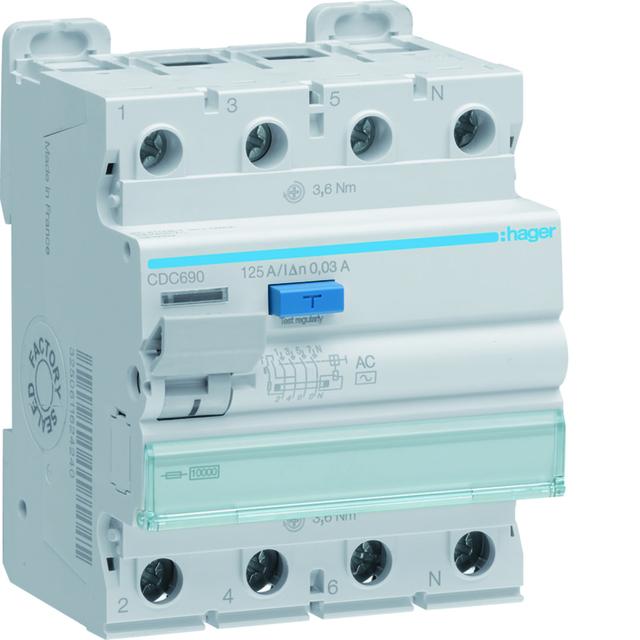

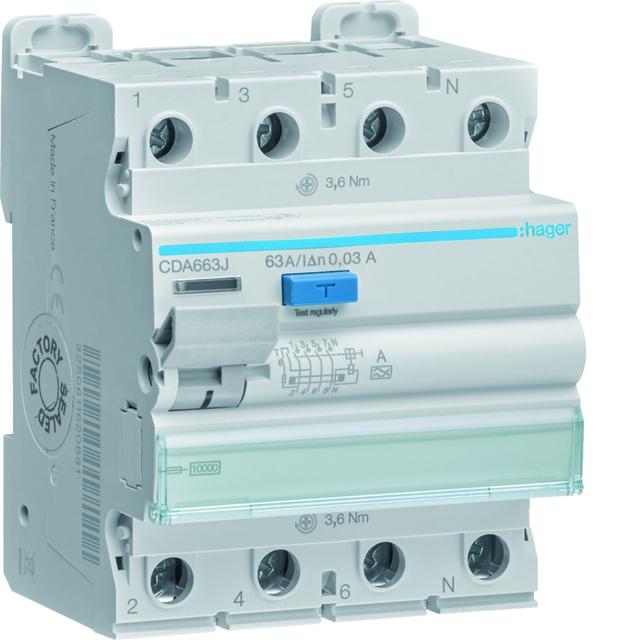

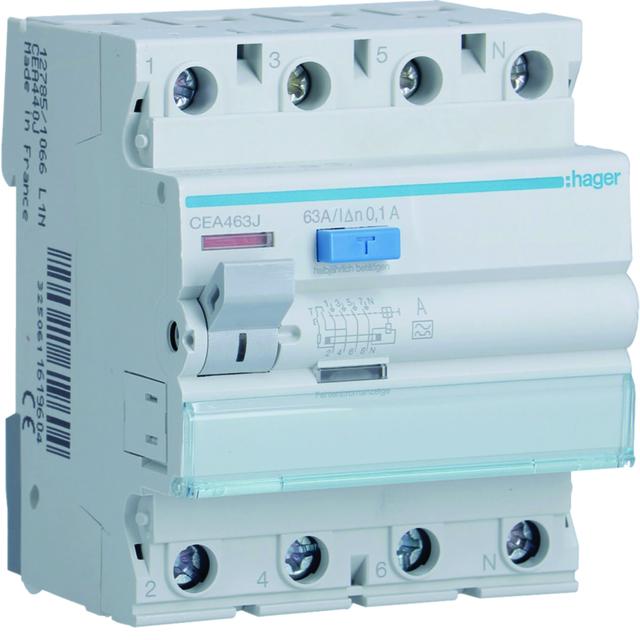

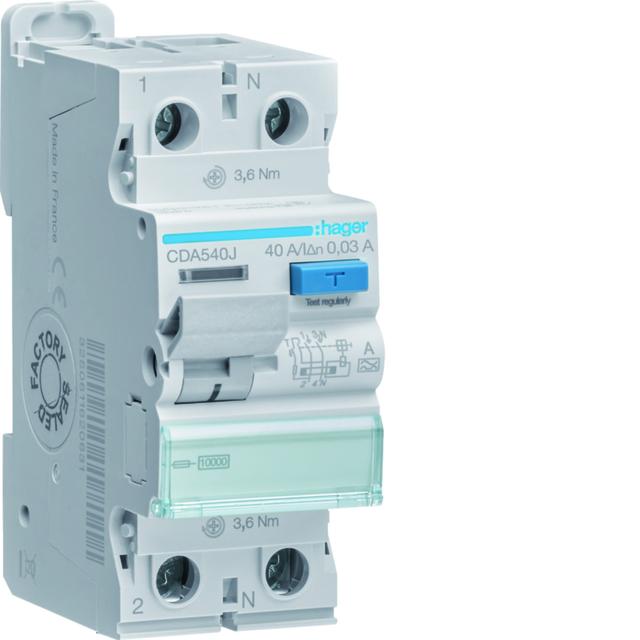

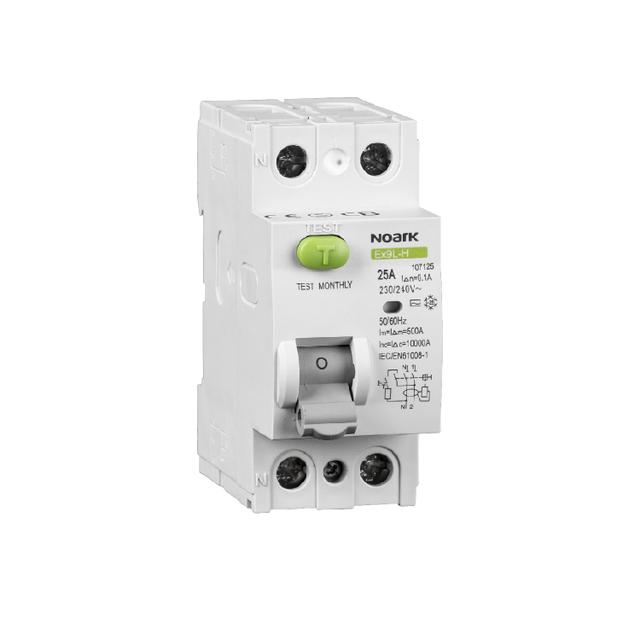

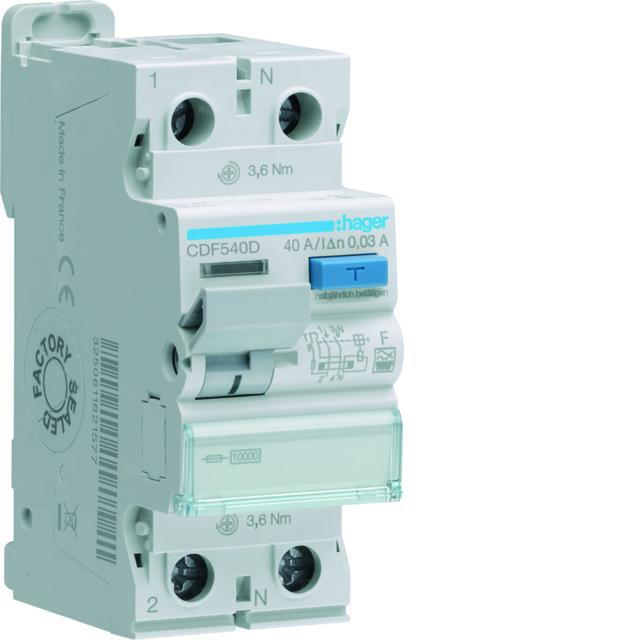

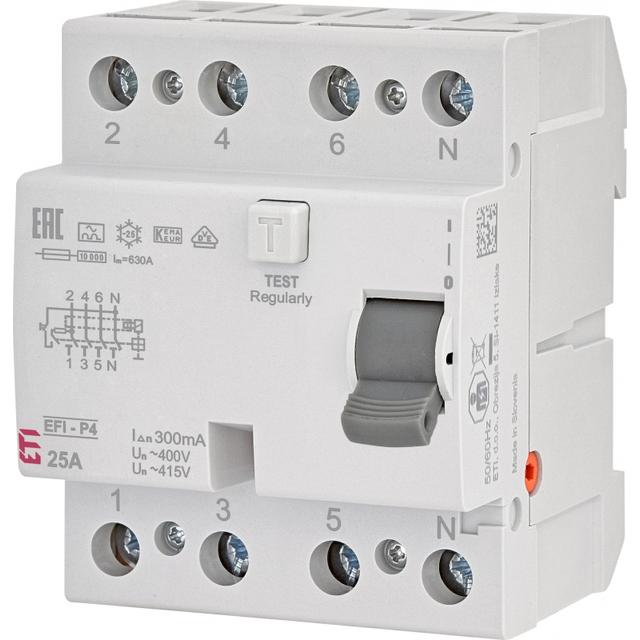

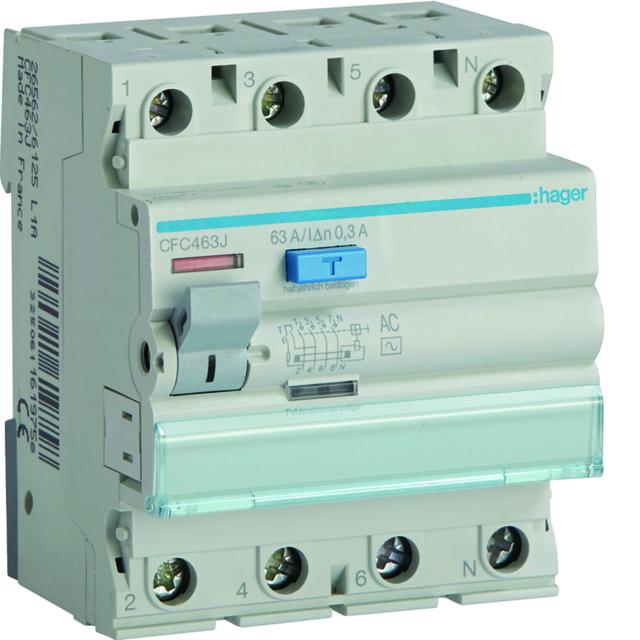

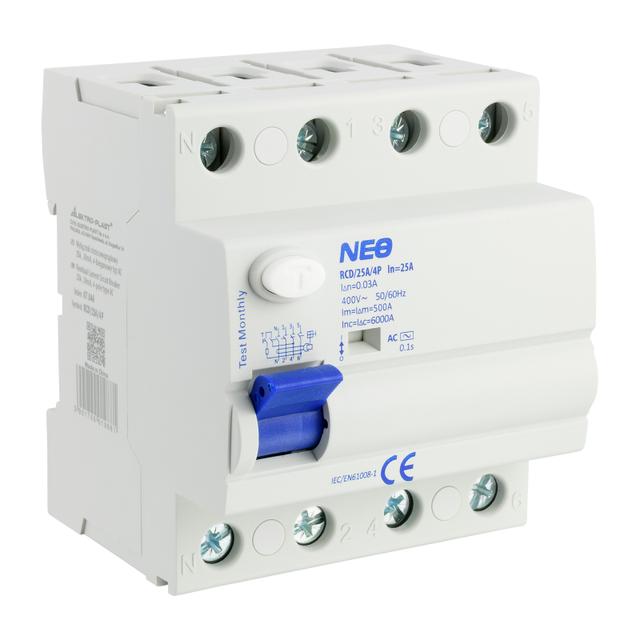

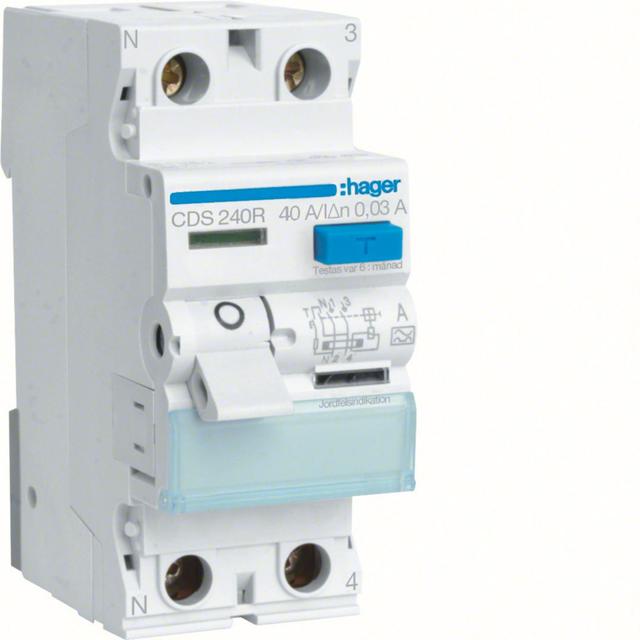

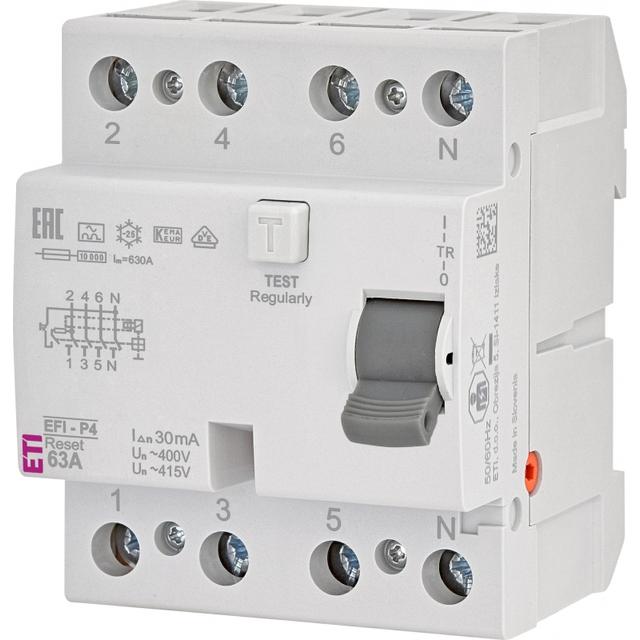

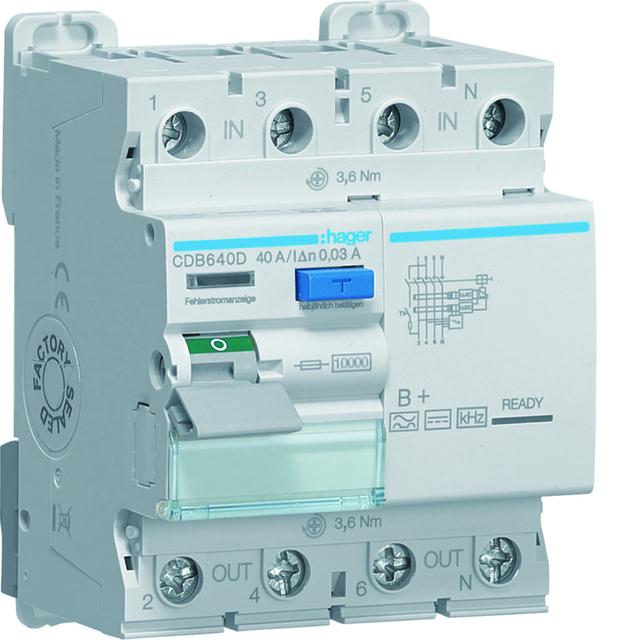

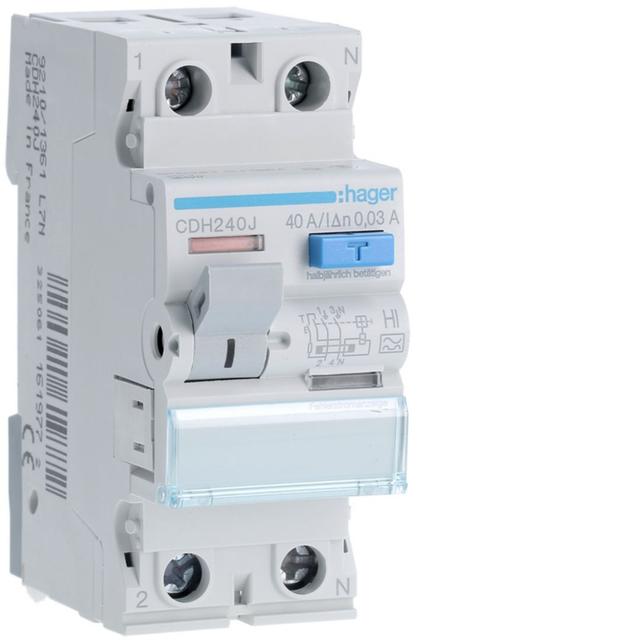

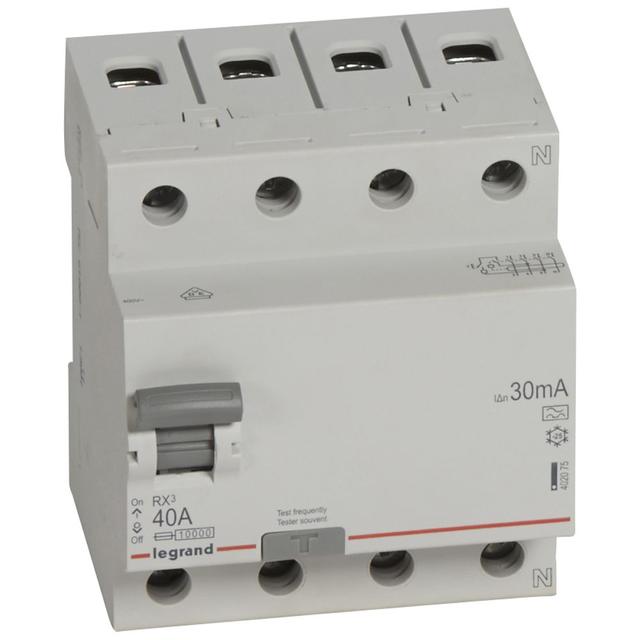

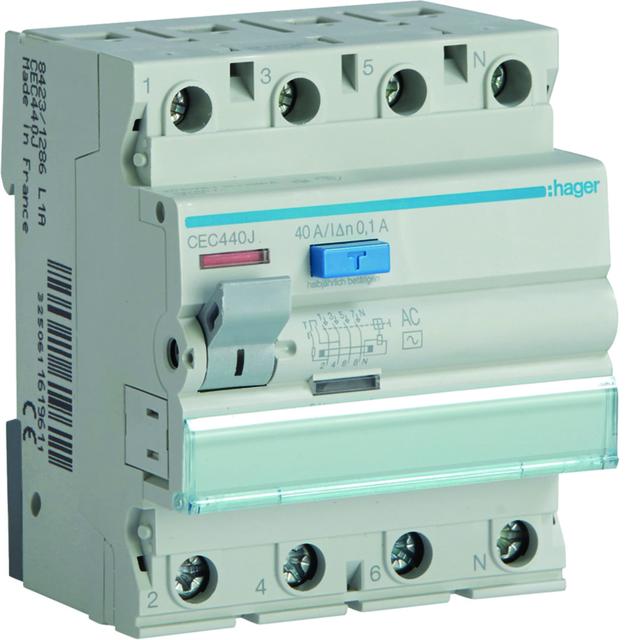

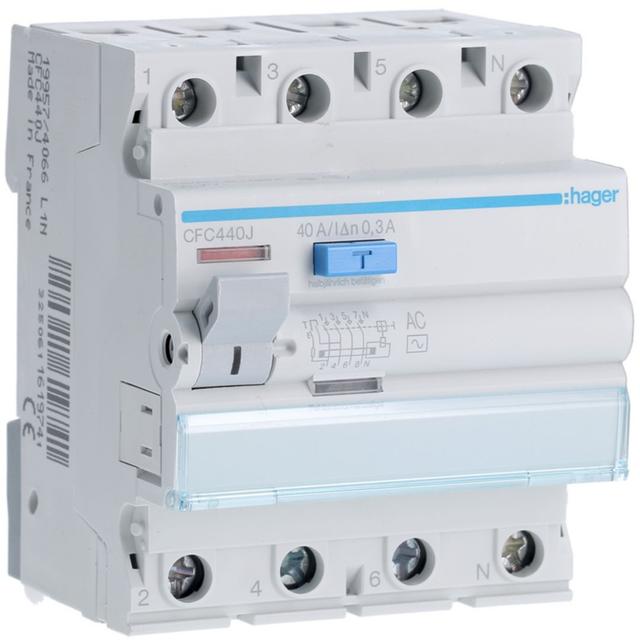

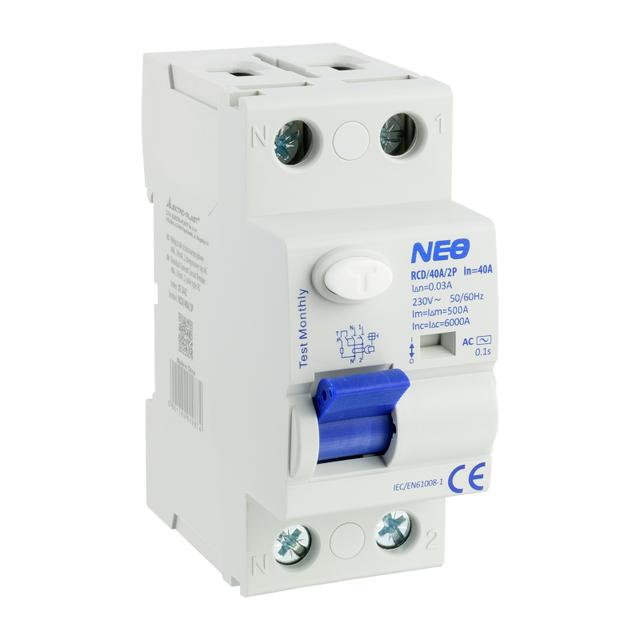

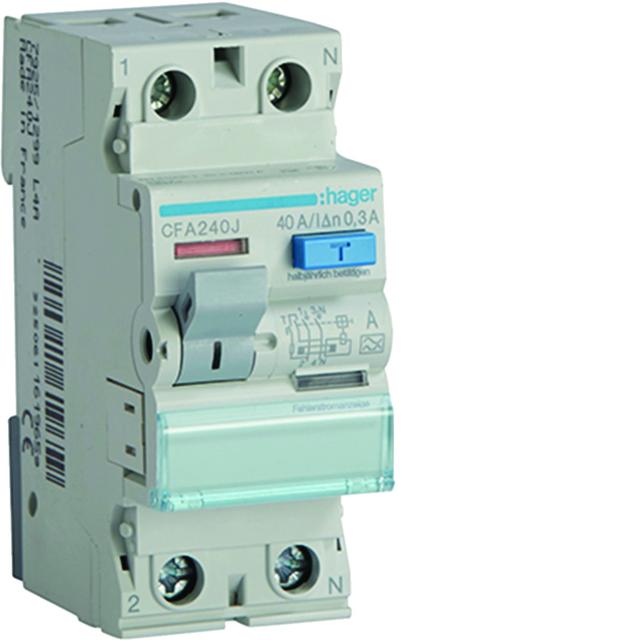

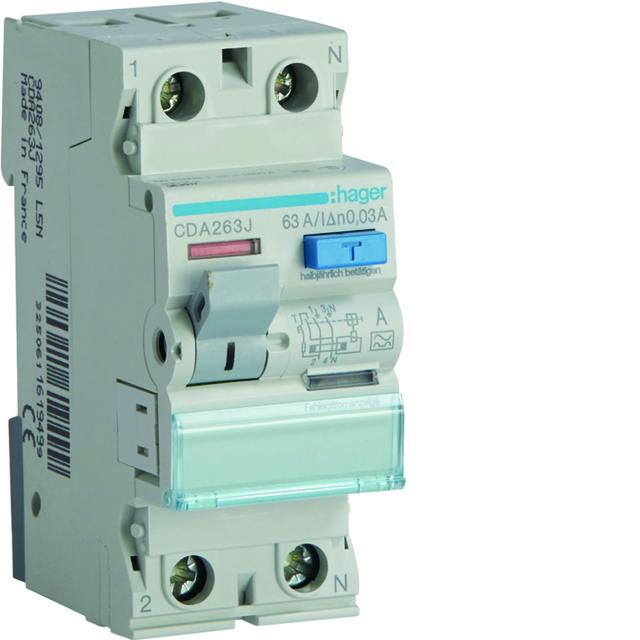

• RCCB – wyłącznik różnicowoprądowy bez wbudowanego zabezpieczenia nadmiarowoprądowego

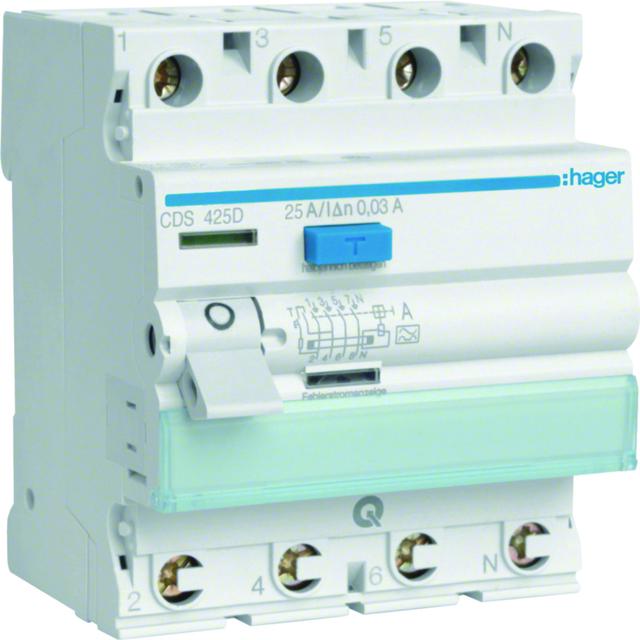

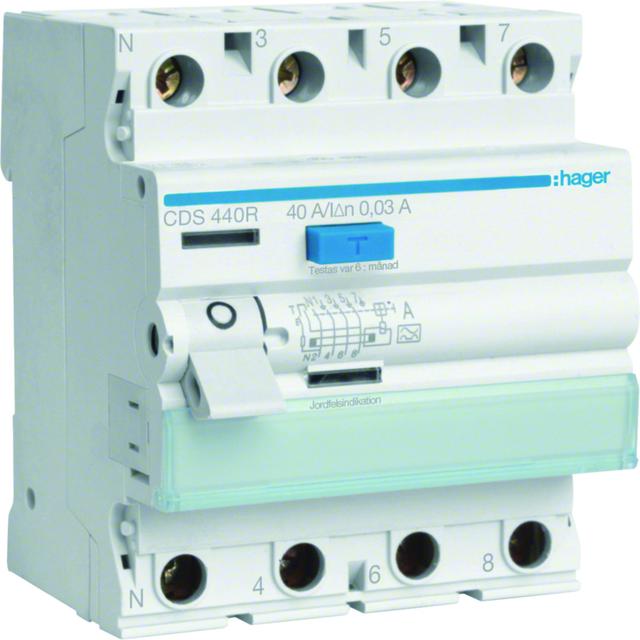

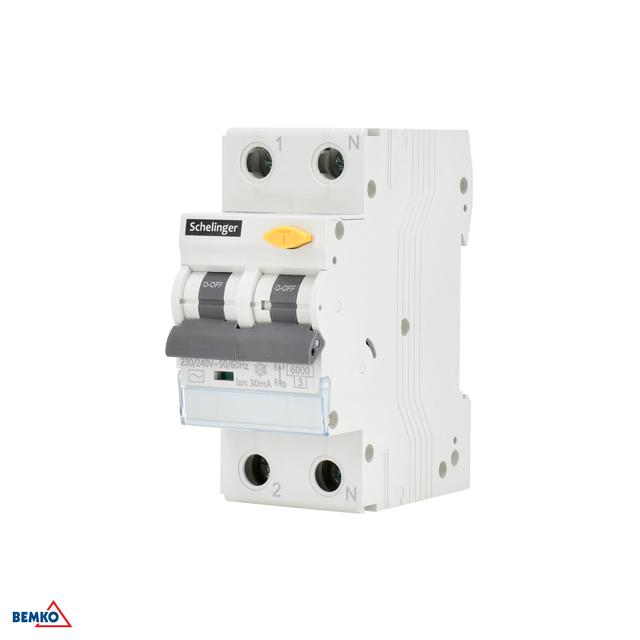

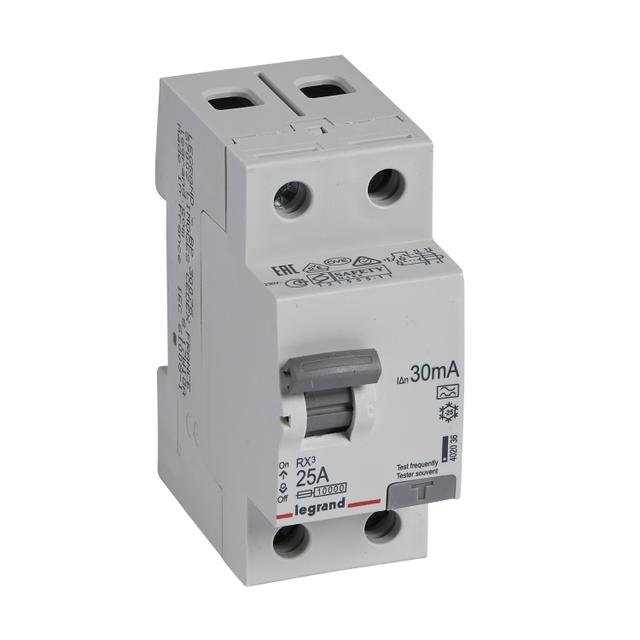

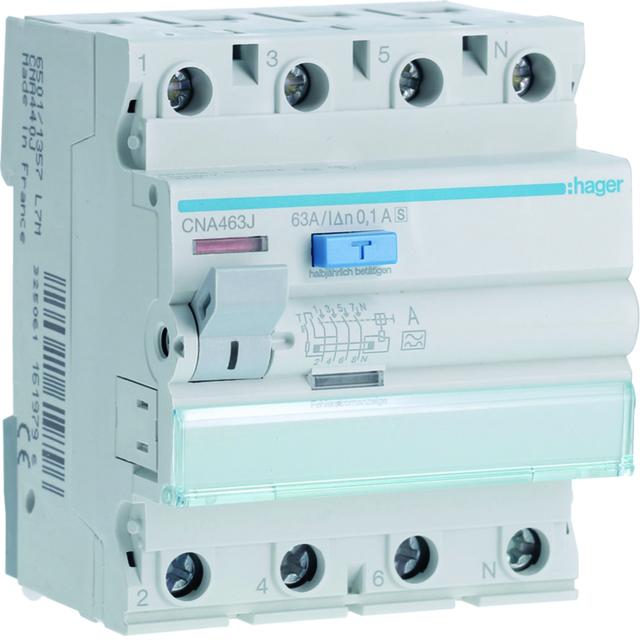

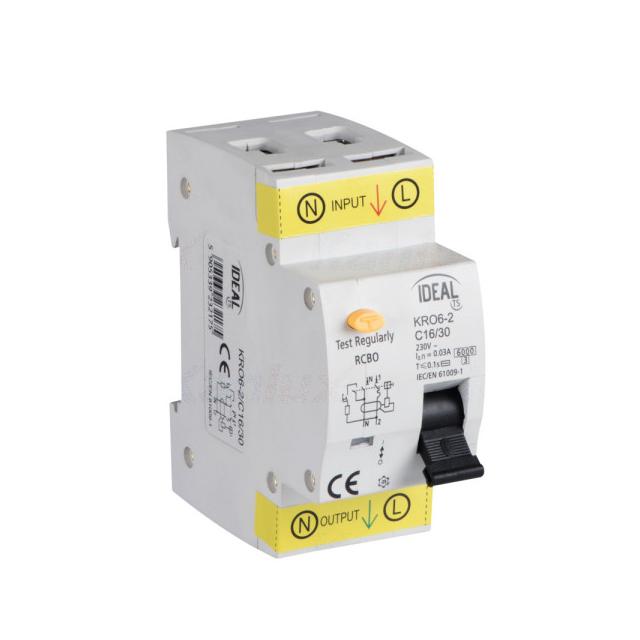

• RCBO – wyłącznik różnicowo nadprądowy (z wbudowanym zabezpieczeniem)
