Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.

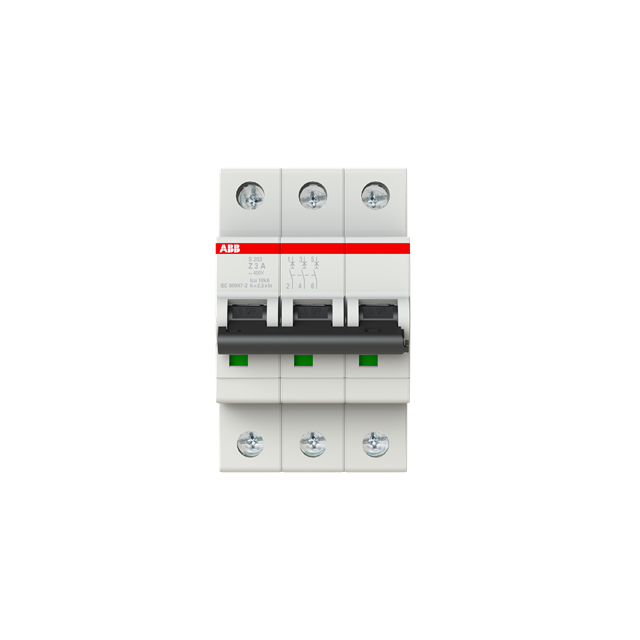

:fill(white)/b29cd9453326b4b17848bfbe128b362b.png)
:fill(white)/c4351293d683966b16d461ef23defe9d.png)
:fill(white)/30b5cfc431b3eeeb37fd23033b2d1328.png)
:fill(white)/a0246238241e35f0eef347d6665b288f.png)

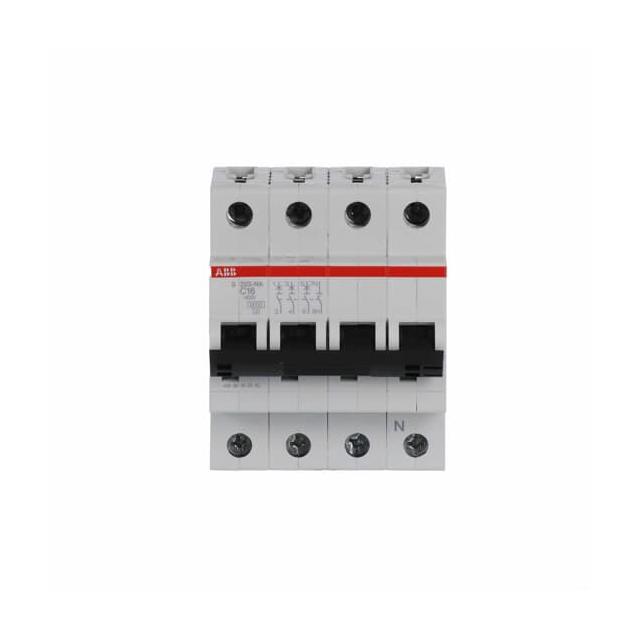

:fill(white)/df68b717ebe3e973719b77d9bc51845b.jpg)
:fill(white)/7f82310b87e3c0bb5ca67e454d788880.png)
:fill(white)/a380f455a77dc8984a01679988ca83a7.png)

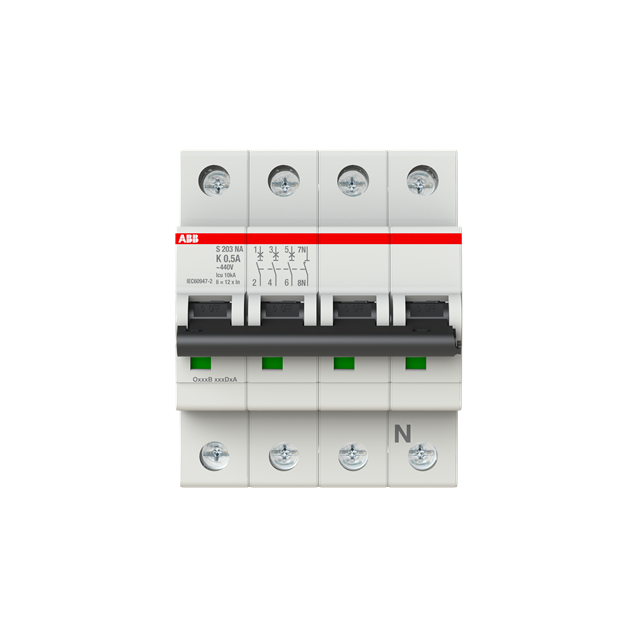

:fill(white)/c29de40dd890894a08b7f0d68b63998a.png)
:fill(white)/6abfa82e57c119ed69f4ee982980b222.png)
:fill(white)/a33706a56b8da3e427003eee94a9b6d5.png)
:fill(white)/f5da4c3521701ed50b97f5d2edd7b24b.png)
:fill(white)/f4788eb1bc7325fb9b0ac45f4a0c171f.png)

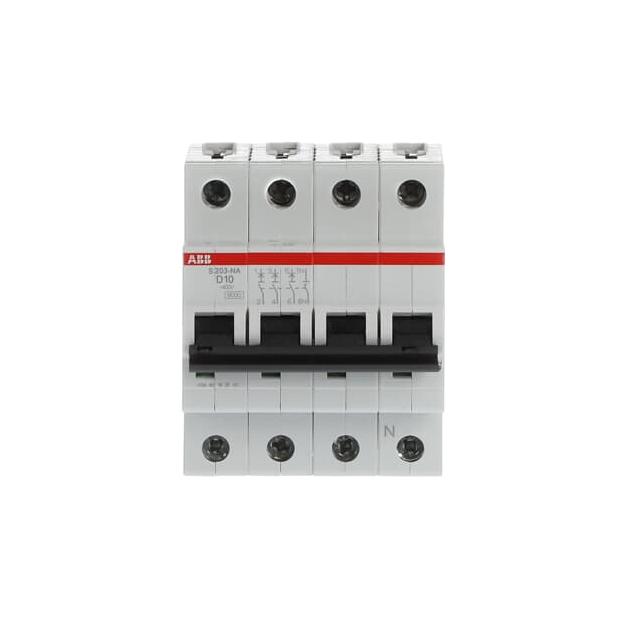

:fill(white)/bc1814836f2b9b06b792e69b27d0f785.jpg)
:fill(white)/16ba51f8b8d4e8fa4e38088531736a51.png)
:fill(white)/bca5af850af3a150387f7a7731a258d4.png)
:fill(white)/6a66c3fb819b127fc9f335081e1af0dd.png)

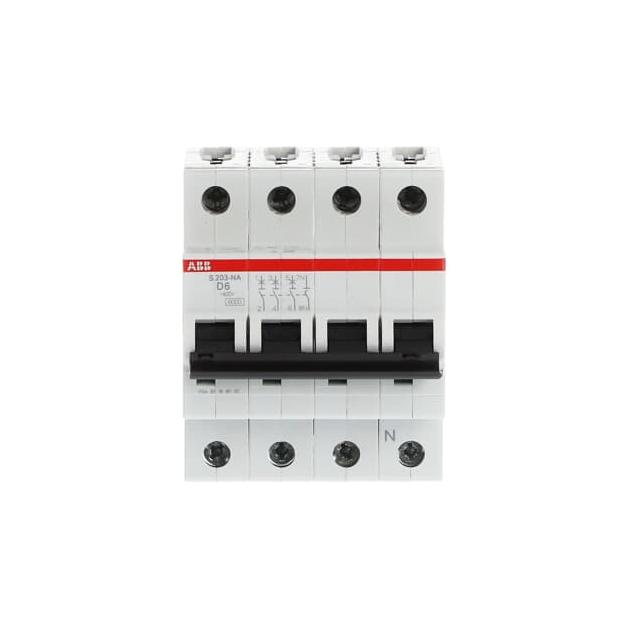

:fill(white)/99fd023b535f1deffe256194c541a226.jpg)
:fill(white)/ddeabc3106afe16bf7fb2bfafb2cd2ff.png)
:fill(white)/17f466876532ee41fffd5e43e15b3c5e.png)
:fill(white)/9dc4ab2596f0b279343e2de0df5b7650.png)
:fill(white)/14c0d0130f4f04aafe14f1f57dcd02b4.png)
:fill(white)/e3abc94973c7aa8904eac0c311c2c596.png)
:fill(white)/b193a080ccbe895df475f3a632ea8653.jpg)
:fill(white)/6631ff458a2ca9a5b61c88f5a0bba1bf.png)
:fill(white)/4b624258cb1c1c25f1689cca74f67dae.png)
:fill(white)/ce1d2fff5b6d1d82dc9fee9038a81494.png)
:fill(white)/60cf2d92b573aeda302646d88f56f3ac.png)
:fill(white)/eb72d757124c0d9fab9c0a28830b3db2.png)
:fill(white)/51c6fc3a0a5c96e7007692c82ed21459.png)
:fill(white)/62fb3a3e3ab3563c9383238034215edd.jpg)
:fill(white)/79c1e73222176e2c4213b2cf360d36f2.jpg)
:fill(white)/3c881636a9d7e5471af2fc086933c3e2.jpg)
:fill(white)/dffa0d8e959bdc40dc70aae1733304bc.png)
:fill(white)/0deef33bf56263f1ea804c2f238abfb8.png)
:fill(white)/1aa5c05573ad18bb193fdc1457d761b3.png)
:fill(white)/517026d18f44a5b845fdd6bac54b1dbe.png)
:fill(white)/32785ebcb3c8986e4395cb37247c33e2.jpg)
:fill(white)/a32fcae5c5030c142339dfe93f91c0bc.png)
:fill(white)/73ff442e145c95977f1f06906b68855e.jpg)
:fill(white)/a232d70867b23de7e62eb318ee7214d3.jpg)
:fill(white)/32071a2a88345404cddabf3269d7c493.jpg)
:fill(white)/239b8fbff5a15baf9f055641266346c1.png)
:fill(white)/04bbfc9a2fb39d59229478ad08d4ca11.png)
:fill(white)/80f397698f15eaec1cb3b2a00a0bc6b9.jpg)
:fill(white)/3fd9d58f54ae4a12088956441c5fc7a5.png)
:fill(white)/08ce99ca1c998fd2e2022a6e1f33c714.jpg)
:fill(white)/92a53e1c991e6d1b317756e3fac6f942.jpg)
:fill(white)/cb80f5da82aadfa02f1819a1c4f491b6.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
