Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/df618d1f602d9f8cf6ee9cf51380ff19.png)
:fill(white)/db12100cfb0f3f683426d0cf414e8c92.png)
:fill(white)/fdac36909b34722bde1548ef96bd850f.png)
:fill(white)/8285fc06fd49cd51c6ce6912bf409dbd.png)
:fill(white)/c70006bdcb689dbaaf11b25f0263e07e.png)
:fill(white)/43fba6579744f746a1daf2490127f94a.png)
:fill(white)/8fe14591f03136ebc4a0917fdcb3fe48.png)
:fill(white)/bb517eba98c08a4cc0d9838a2c20de3e.png)
:fill(white)/2d421b5a6333211917bc43db71647f7e.png)
:fill(white)/201534d4d518633188647764e5efa3f4.png)
:fill(white)/6d56a8969efadce14abeaca926240714.jpg)
:fill(white)/9488b2a76ff40e4f9bc52da1a069f742.png)
:fill(white)/25a100e652d8c356fe1f254bbe549b9e.png)
:fill(white)/83d4d2d270878c4174c291fbce6aab82.png)
:fill(white)/fce72f956771616531e12321ba9c3ea5.png)
:fill(white)/62a502a0a01858f7b06419d2913fe7c4.jpg)
:fill(white)/0979607a1f24a4f1e6b42e45ba34629c.png)
:fill(white)/e82d44af3a1fe3d27b5c63a0c33309c3.png)
:fill(white)/1d3071789469cac6f0f2e6a5bf05b436.png)
:fill(white)/89c0ead61f319d75b06893aaac1fd456.png)
:fill(white)/c171a6c0b8b563537c07551e8de010db.png)
:fill(white)/128a16902c73c26b5b10c52522463cef.jpg)
:fill(white)/458b745a06f477dbb417b53f5a187847.png)
:fill(white)/ac2fe5e575d9de05ca9707569f47cc02.png)
:fill(white)/4b8edbbe2ff38f685c50a02edbf25c2c.png)
:fill(white)/fd22fcbbf05cd2f27fe5707158b0d651.png)
:fill(white)/b289be27f3326b11ff3a8cec53d7acd9.png)
:fill(white)/66d636022d2b12f33d915c4854a5687a.png)
:fill(white)/4e8ac26dade9ae2c805db9aaea645a2a.png)
:fill(white)/b1bf799fc456e7705a1f570425408fbe.png)
:fill(white)/b07d30b40034a5badf5cd5e135d7a9c6.png)
:fill(white)/50a74481f7e86261d562b43a4aa97f0f.png)
:fill(white)/2e5917ed9dd86fbedda66326c0f4c5c3.png)
:fill(white)/a37305fcc5718871155b2ebf8602d4a7.png)
:fill(white)/1f4b0d83cf1e36219871da0bc3aadd46.jpg)
:fill(white)/a8aade7716e302e37da1fd114953e1bd.png)
:fill(white)/e94ac4103e9594a30e36f3599bfa1412.png)
:fill(white)/4047ceaf0a54d3009b49f481d159ddbb.jpg)
:fill(white)/3735c8ade89fb712ce9117455504142d.jpg)
:fill(white)/1f2ae6726bd27406d503d645dfb4f3f5.jpg)
:fill(white)/aac6d9c97aec85fb70ab124ee1620faa.jpg)
:fill(white)/b7d47281dfb01196e3ed4dc666fe42db.jpg)
:fill(white)/86f01d37cac5db80787ca809768ca9f2.jpg)
:fill(white)/0cdd0739f78d44af231bd91b3ef23620.jpg)

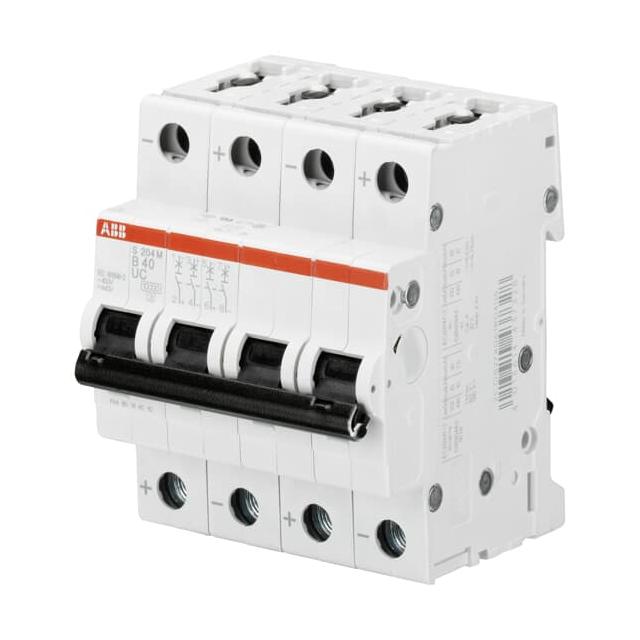

:fill(white)/91b3a8a3e8599e7f75f655f8cfbf6942.jpg)
:fill(white)/6bcaac29e262c15245ebd054350f96c0.jpg)
:fill(white)/717892750fd0704de44716ae89416192.jpg)

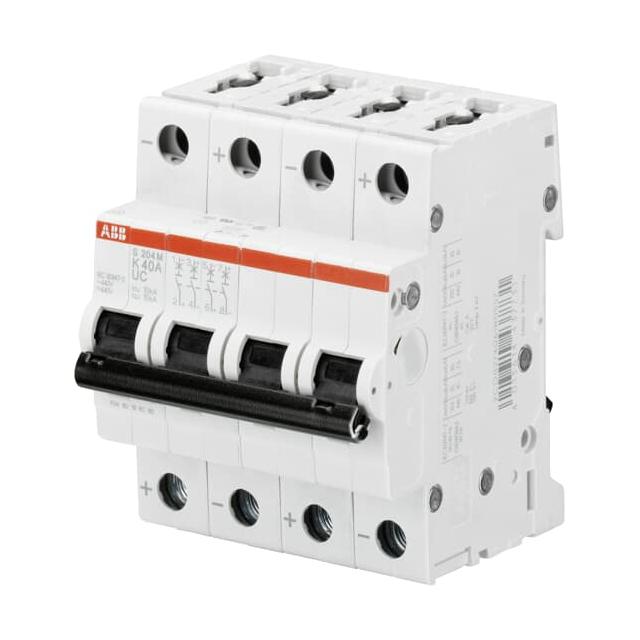

:fill(white)/f4efd968ae2a146f8e2b0cc5cf01f3e5.jpg)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
