Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/4c3f8debf016d8b5b1fe2af793466f69.png)
:fill(white)/8ce392735c70c132dd54f809e5a77449.png)
:fill(white)/7b6ea0500974962a89b62167bff69e46.png)
:fill(white)/cc8d45c634fea3d0b3f1a05b7b975964.png)
:fill(white)/d5918073a0f06b5084e1968e50b78154.png)
:fill(white)/a88109c59c3751747fdf94a2a2bfcfd0.png)
:fill(white)/fe96e0063b2a76678ba9eb6b4619a17e.jpg)
:fill(white)/2333bd032847ea845720616ee54a4b3b.png)
:fill(white)/8b1928e9cf8a942b66f3a0351a4aa2e0.png)
:fill(white)/4a4f91b36f289d8d0f42278b417dc7be.png)
:fill(white)/e51a1e64eec9457a3aaca326f52a3a90.png)
:fill(white)/23c08037eb2f494a95573c0d5b0cf9b7.png)
:fill(white)/62ac80da6c00ee09457eeb71592010be.png)
:fill(white)/cf4f93234a6c57dd5b70d9ced5959e10.png)
:fill(white)/abff0cb238c62fd4d3509079f1587c42.png)
:fill(white)/f271f61b7df0607d4e08896b8be77755.png)
:fill(white)/e6f0f5c79f6a3f62a70df09a603920af.png)
:fill(white)/5750823dd233757d71bc4f9c11bf2c15.jpg)
:fill(white)/2aadfab2fa76f537379eca281011ce16.png)
:fill(white)/288b2b2d409789810a1fa10ede4a795b.jpg)
:fill(white)/fdfaecee7b413c4a1500b5821f5ed983.png)
:fill(white)/6ac9cca3693576b13d7bf09cdfcc2b63.png)
:fill(white)/bec5e788b326b6be59a8c21e0d1531fa.png)
:fill(white)/d1b628669ab36ba95bde316a38fd165c.jpg)
:fill(white)/cdb7e9667ad38ea3102207b33cde59ca.jpg)
:fill(white)/b791cab7a661287da6ad0c1c1bf1764e.jpg)
:fill(white)/625f204e5f0a94e1391fee23918229e0.png)
:fill(white)/94229f0478130872dc4426440da8ef9d.jpg)
:fill(white)/dab939e0983bfcca9c938b7def3dfbbf.jpg)
:fill(white)/bd63a9de1dd1cb83583a569f9fccacdb.jpg)
:fill(white)/d40377be411d36c36a30176bc058b19e.png)
:fill(white)/898ed88cc058e7471c0919ae0b943436.jpg)
:fill(white)/8b948bcfbd96d21734d27d4d692d107d.jpg)
:fill(white)/e8af5fdfd622721aed5dd75973ffcb1d.png)
:fill(white)/daf989e0310bd8759769cb93a4d14e8b.jpg)
:fill(white)/266b8da53208d2db2dbad6fe3d4d3b69.png)
:fill(white)/82411c318b732d7c98bc3b7dbac7d9d5.png)
:fill(white)/45b1e562c1b85d47b3b3b93a24b18721.png)
:fill(white)/f17eb4b3fe938f23dfbc54feed47655b.jpg)
:fill(white)/f9aff360f3d57e23ae7219907aff10fd.jpg)

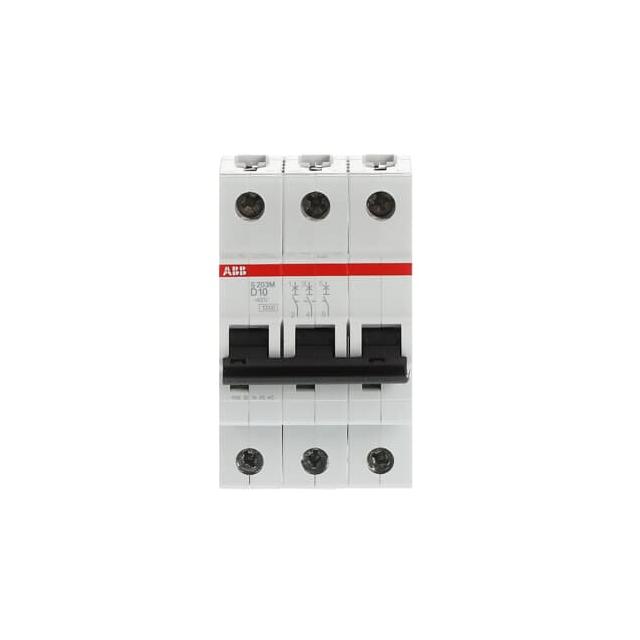

:fill(white)/0f6c9c087b3cce36dfb545b8db743611.jpg)
:fill(white)/ae6f7f9ddd6b159cf65f6be11e18c613.jpg)
:fill(white)/a4bd3204e538e7cb1bbd14e5a74c20f3.jpg)
:fill(white)/6578d1a6dbc03f7acaa87d90003fba55.jpg)
:fill(white)/75435e1bd62f0b73298916696ca2996b.jpg)
:fill(white)/eedfab8cc394d2f9808cfdc70c7c60e6.jpg)
:fill(white)/dff50aed43dfea0d1ef4659fe453f622.jpg)
:fill(white)/e1365eb08b4f0cf4405de37e97a2132a.jpg)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
