Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/c99589366b250e471e49540a48dd2f4f.png)
:fill(white)/77b42140e2fee30b89b6924120798d22.png)
:fill(white)/bce4c3ca87783e17b3e3965c31288f23.png)
:fill(white)/1e91ec3954e29c2689a5a75adbc253e3.png)
:fill(white)/184694b492b6587b47144f64febb6900.png)
:fill(white)/f40e05cabae5f2b5b66c1e8f25468211.png)
:fill(white)/66d27193a470d43df28e4cd8765f9d71.png)
:fill(white)/b95d10ac755c402093e0f17ce386cfef.png)
:fill(white)/b0fe338e344542470363c545e4769444.png)
:fill(white)/291a1f1ad8bc8d6dc98b8afcbc65e9ef.png)
:fill(white)/c3b7fdccf32d973fec0033f99fb33af3.png)
:fill(white)/612bdf709da2439a15d1262a4acab490.png)
:fill(white)/4c99c3651c947452b45ad023fff0a185.png)
:fill(white)/6aed665ee4e56519dcaab6fcda521f9e.png)

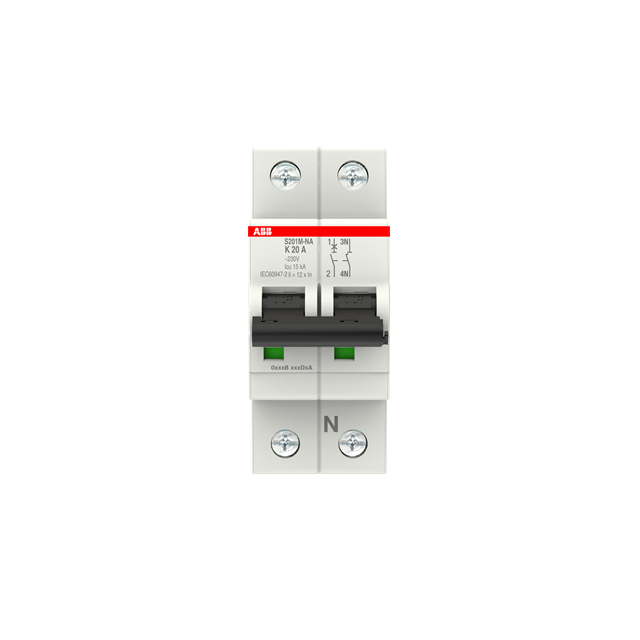

:fill(white)/3465a1cd7939a6f20e6b2c6d3d3d4e92.png)

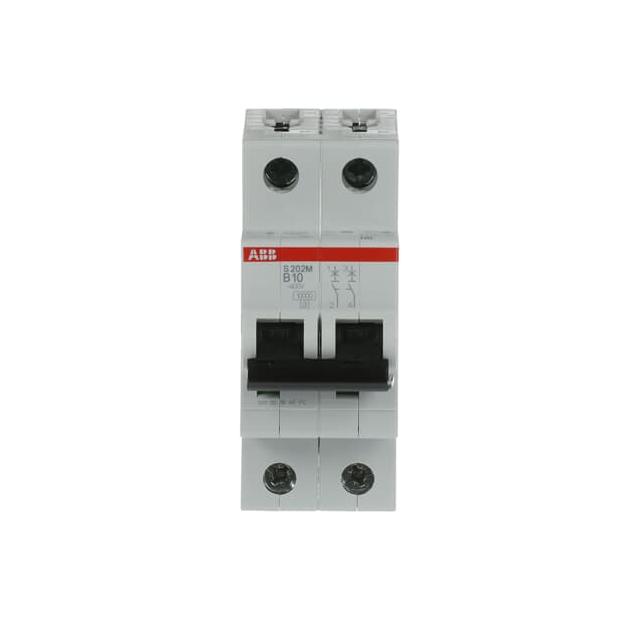

:fill(white)/283033efedb1ac43e4dac5817b782145.jpg)

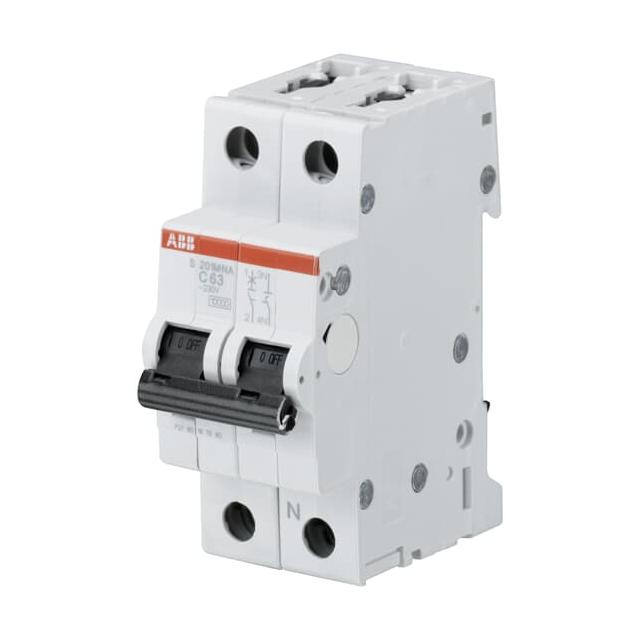

:fill(white)/1b9198ee202497d56af45b689b6c52b0.jpg)
:fill(white)/03ab34b82034d38abf4c984fd45675a1.png)
:fill(white)/b06949b93d2a7a6c77a9a8a9c2d1e4e7.png)

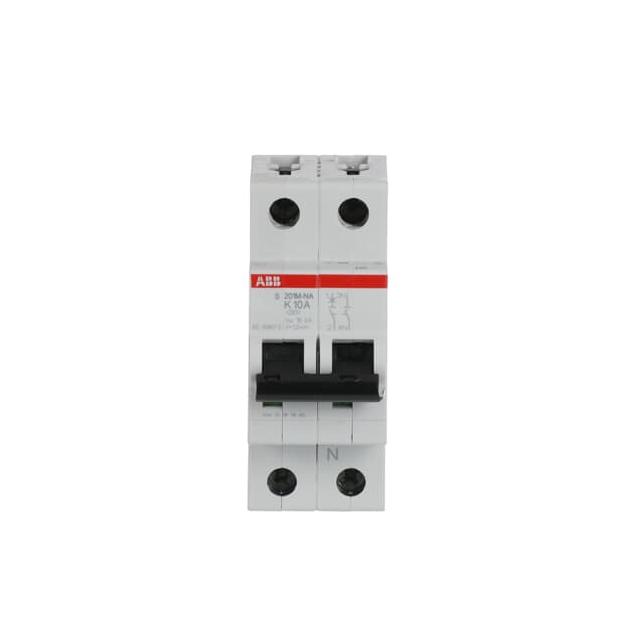

:fill(white)/ce0a2bcf1efbf5b7cfa6590b545034d2.jpg)

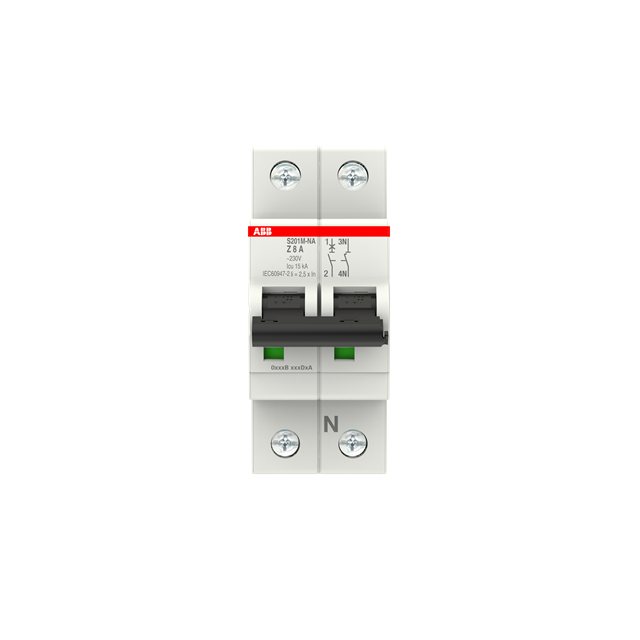

:fill(white)/0ba5c90f7c05f68c6031f1e52e396e08.png)
:fill(white)/46a4c5818e9db8f54e4812f314ace398.png)
:fill(white)/a3349cf3e116ddfc0c0a329da4e20d24.png)
:fill(white)/18fed468c3064056f84c8fd83adc87aa.jpg)
:fill(white)/f60d92010a7b46d75ee8906efe1600f7.jpg)
:fill(white)/47ef52cfb7d662ee2abd5949f9bb26fd.png)
:fill(white)/fdb8ca30d337f646c11b071dbc85ff5d.jpg)
:fill(white)/a108eb2c0e843d7b6b6bebb711ead882.jpg)
:fill(white)/68c53de5f90da7c0d470855ec985adcf.jpg)
:fill(white)/1e54f11ff2f2438ce077e21a880a4e5f.jpg)
:fill(white)/0bde992e363ace2e758987732a73b0ef.jpg)
:fill(white)/9a4aabb8344cd75fb37aa7203fac81cf.jpg)
:fill(white)/55a50445d9e1f141a63bb492f73512b3.jpg)
:fill(white)/6b64127721ee39d7dfcbe5eccdb3328b.jpg)
:fill(white)/716998c56d892139d26cb166f8f97152.jpg)
:fill(white)/a5c5d03022df1ba97c74767ac5974288.jpg)
:fill(white)/3630d6748ff679d45b8edc37e9590798.jpg)
:fill(white)/f8347a178309bff0a90bbb14c497da58.jpg)
:fill(white)/e16c8b4cfd95d9194c23b8c2bb927301.jpg)
:fill(white)/d111d6dad0f507e5e44d121c075a3ce1.jpg)
:fill(white)/1e719eca162efcf31a6fea94411e08a5.png)
:fill(white)/af2e3474f9e58e23401bd3217fa02554.jpg)
:fill(white)/1b9b44f54f40c6ac9c598d72d99c3a02.jpg)
:fill(white)/33399cb584587c0b7d64a73af84ab41d.jpg)
:fill(white)/4b762a788b8e97112560ddb57fa7c8a5.jpg)
:fill(white)/8fe20417a2c759f210496a9b5d1fc6da.jpg)
:fill(white)/842aa352661177d2d7a124e5e3bc87ba.png)
:fill(white)/c1357ad33d44cc9e3d3b2701244a4749.jpg)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
