Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/6aaad6a3e1e669e07a33a9d1c29ddf81.png)
:fill(white)/345c07e6eaae82d3eede997aa5a56ae7.png)
:fill(white)/b2db8879672860977e1072fe1f1ab2b4.png)
:fill(white)/fd5bc82f5fabaf122150a6e9b678a752.png)
:fill(white)/6efa87655eb3bd5c0cc9828f2d538c0f.png)
:fill(white)/821086ea80e35977768ba407cb020abb.png)
:fill(white)/49b874cc3a87073420cdb6597a7894bd.png)
:fill(white)/c384ab496f2cb1f45a5a316f3052e2b6.png)
:fill(white)/eda6661e4b87a63977d99b7453ce4181.png)
:fill(white)/6fb2da75e56fb32b81dfc29ee387a532.png)
:fill(white)/f8de103a937fbffefdec897ee409b904.png)
:fill(white)/3cd7a6f5cb8002dab96f24cc26dd86c5.png)
:fill(white)/5930518c26c6ee794afb069f8a29dcfc.png)
:fill(white)/5dbfdd69ae136d7a6bb96f4c41221670.png)
:fill(white)/5d3bb5d5ba5123c8e3da0b07f14995d4.png)
:fill(white)/1bd3a38aad2915f1c61c4517512b240a.png)
:fill(white)/52bfaaed89c28b1198ab766768a2eee3.png)
:fill(white)/11e49eb693b1d9bd51b0fcc55d2534a7.png)
:fill(white)/2b3202bb24a1835cd40b5f9428b17bb3.png)
:fill(white)/47a78534abf948615e25a52df6fd7048.png)
:fill(white)/5c90f4f1a5df97c6e6df5d972ff5236e.png)
:fill(white)/03d19a8473d87bd56761879c8f307f9c.png)
:fill(white)/41fc7452b2201c5ac628836bce578ef0.png)

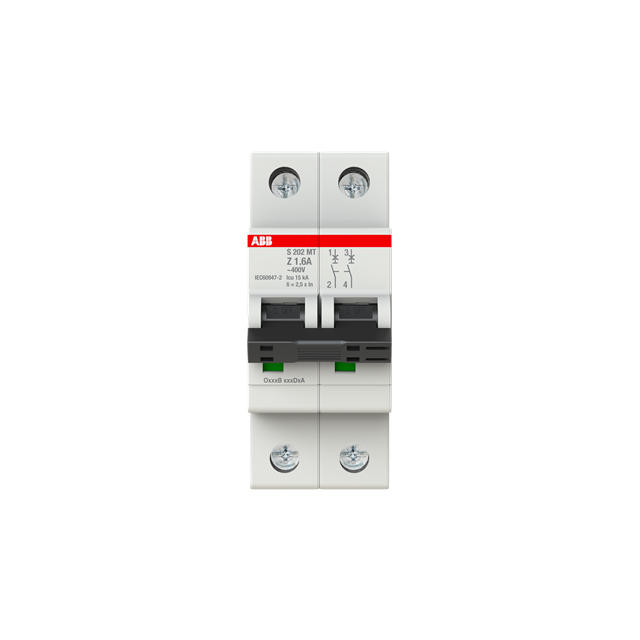

:fill(white)/8416d8920a3740508e42014cf5ef6092.png)
:fill(white)/1ff6a02599d634e6b5971900b7ee8019.png)
:fill(white)/9cf09a46504b5bcdba04b6c4a72c4932.png)
:fill(white)/ecb380fd920972f493d84431aad6e152.png)
:fill(white)/4ec3a5e6c0ccf19ac2ad054ae98dac7b.png)
:fill(white)/f357af7bff2313d95dbe88bad487cabf.png)
:fill(white)/4054279c448560b0e09f72704229cb8c.png)
:fill(white)/070ebe99c9a8a7713c6176c4311433ed.png)
:fill(white)/e642c59215bdacde996d750089d73f82.png)
:fill(white)/48635b48fa7a56087dacb32da97b9e9a.png)
:fill(white)/e560b06dc935a4dc995fff84ced6052a.png)
:fill(white)/f5f75bf4106d5995b57777604a2637e5.png)
:fill(white)/3b10a7bcf21e834ebd4d5c403147fc4d.png)
:fill(white)/79df1ea0466835446f9220b3aa5bd924.png)
:fill(white)/c5fa0c2b4673630285b25001b741d989.png)
:fill(white)/14f8c549e178a0581c71336d5eb2d47f.png)
:fill(white)/8a3c02d1868b4a987f2528e592d4cae6.png)
:fill(white)/2b8a437580ee40b883fc9e03d345873b.png)
:fill(white)/f8a071bb08403b305be32af5e83aec17.png)
:fill(white)/2d28de455aa30f2bbb8dd0c4dabb8568.png)
:fill(white)/91553d20dabd53fea9b1cecee0a9cf30.png)
:fill(white)/0096dfc1667cd4b314344f1b193be649.png)
:fill(white)/8f9235d74214d7de4e94b1da06f4f6d3.png)
:fill(white)/5652db2a542415f7595e61fd949f2ad4.png)
:fill(white)/3cd341fb0108b3ff7c02741476c44e5a.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
