Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/7b366e81c71013267cf28645d4b358c7.png)
:fill(white)/3707d0fec94139415b218a87e4980adf.jpg)
:fill(white)/9292c5e161d986595c74a7bf97dece52.jpg)
:fill(white)/6eaa5091608783556c525359b75f1db7.png)
:fill(white)/127fd16c8f0d2e7b6560250bc7f7ea2b.png)

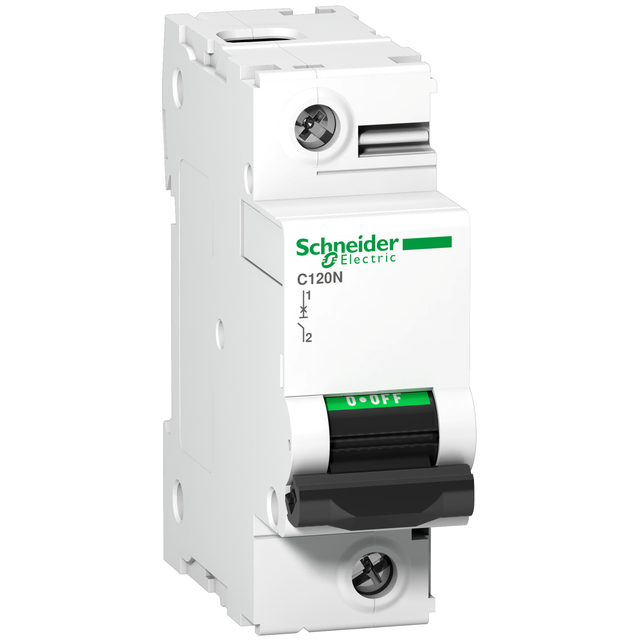

:fill(white)/0ef0409407a3859c058b7f6f8e96b795.png)
:fill(white)/d46fdb23282b25a5c3145e0ab427b3f1.png)
:fill(white)/266455a412ad75ec74b0d645bac323ab.png)
:fill(white)/6d781024f0ca8d27eab4b772edf9a6be.jpg)
:fill(white)/a28c1572588f2b211f267704dc900a68.png)
:fill(white)/33280f90af9148dafac634971a29b81c.png)
:fill(white)/d2720b8bf96b270c7101072ef4b39d8d.png)
:fill(white)/69ad0a10e922ecde1ec77de3e0565159.png)
:fill(white)/72f0ed6759b3141fae6f29f423cf19e4.png)
:fill(white)/d315379002dae2d6607ba041640d45ea.png)
:fill(white)/7c471821d2029169ea7335d38b9a7041.png)
:fill(white)/dd442ddbe0f4fa82856961f9c30349fb.png)
:fill(white)/ec7a37682c4d4f2c41067d4aed0a4752.png)
:fill(white)/9492c87f2bc0d120f049336faac7a943.png)
:fill(white)/a3ef69e8d63e86e2b47acabf99f80cc6.png)
:fill(white)/07b26bc736b9b77484c53b747ac2b7bb.png)
:fill(white)/d348282f90ba3ca9f1309d9ad90ca80a.png)
:fill(white)/01efc3ec291c64cefacf6fd9da680e29.png)
:fill(white)/ddaf3f7c9cd585048af47fe5e1635170.png)
:fill(white)/67c73f4097b1dcc21048d88aac2f03de.png)
:fill(white)/01e7090111512e912d726272bf0f934f.png)

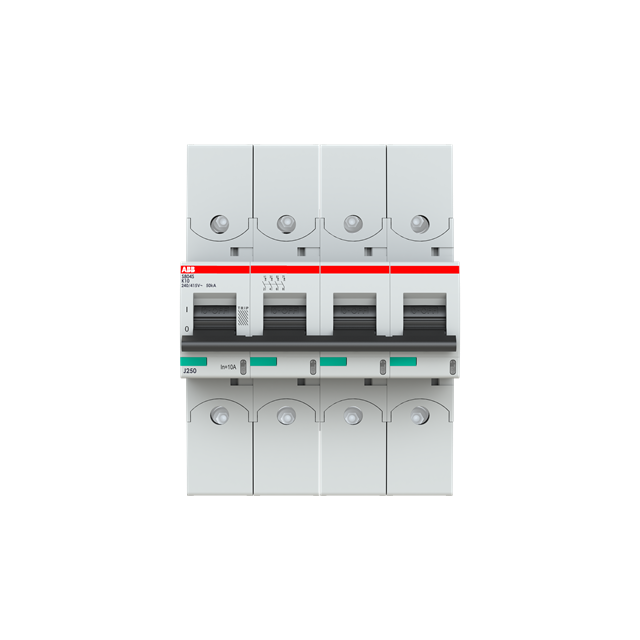

:fill(white)/6d6449c3f199e2e6f9931890259ebc45.png)
:fill(white)/ecdeb81bc2b1368a88744b4a60360e2e.png)
:fill(white)/2e0b1745277b60d95e81cb36011b82bf.png)
:fill(white)/cc0168dbc32c981aefa05f8189d32893.png)
:fill(white)/ae8967c545dc87ecf492d6eaa3be2137.png)
:fill(white)/276efb66b720bdea914b997d6c075d93.png)
:fill(white)/a6ddea3b4b3e60ba71edce34134dbba4.png)
:fill(white)/a7872cc6026553db94b70a18ce76f85b.jpg)
:fill(white)/7b1f4a91c898beb1029fed3f5824bfda.jpg)
:fill(white)/9b62433ab64155ebab0421dbaefcb8b5.jpg)
:fill(white)/4c63c5d8d4254dcaca15909e51a8f300.png)
:fill(white)/a3c81678bf629bd083f54e3441d050d4.jpg)
:fill(white)/d66294b8dea34897ee68bfa73c267ec8.png)
:fill(white)/924b486d910b935230dfcc8afa92d473.jpg)
:fill(white)/68e6bdccdebae8460027f4b70dd39975.png)
:fill(white)/ecf9e99c065480c57a87d6bb0336fbbd.png)
:fill(white)/8918330309494a2bc08ae12548a1e781.jpg)
:fill(white)/cfb061126834d08199cebe1fa1786458.png)
:fill(white)/7c93186c4dae51cc6df47d4514ca6e41.png)
:fill(white)/6a481c9ac5b2faf2f35cd574c0ca28f6.png)
:fill(white)/20acf97ce49e9292ff84991f034a8053.png)
:fill(white)/6da02864c81bd9599a3d50fe0c98d9fe.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
