Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/cfb061126834d08199cebe1fa1786458.png)
:fill(white)/a34158e942ef2b3eb1bb8c45275a96e1.png)
:fill(white)/6a481c9ac5b2faf2f35cd574c0ca28f6.png)
:fill(white)/20acf97ce49e9292ff84991f034a8053.png)
:fill(white)/27f307bf6e34d2d8439bd50cdd6ae239.png)
:fill(white)/b2ea786cc787783e7881e32f2553c786.png)
:fill(white)/79c677d1d14d754eb6d52cd54794850d.png)
:fill(white)/7b976398d1f22de538d16b58e379da3f.png)
:fill(white)/bdcb8139ed23518c28c65e0a4e0b1148.png)
:fill(white)/2a3630d7901f27fa043aaf0651cc7cab.jpg)
:fill(white)/4bbf3528dee2022b153c63df0ba4b598.png)
:fill(white)/a04dbb69d1814291b916f7b3decfe78d.png)
:fill(white)/d14e44d2828cd15539ce3b328006f3ed.png)
:fill(white)/3174f2baa58f55699e67849b3d6e1842.png)
:fill(white)/5725c8865f61052b1f6e28c1ff9b2610.png)
:fill(white)/669ff25f3ca119fb8b545408e0a128d8.png)
:fill(white)/c514dfbfe15a2f5592f5a82bbbcd476e.png)
:fill(white)/d36b90583552a6da3149ee38cec198e9.png)
:fill(white)/249aa21b4cdbf2518a6852e5aae7dfeb.png)
:fill(white)/ab9e3b549ebf8bc78251588eacae7950.jpg)
:fill(white)/e6ecec9f29ffea09c063aba4eb6eb016.jpg)
:fill(white)/6f3a19cca6d649b93619d9557f92a392.jpg)
:fill(white)/3adf9562fbfe60a00f9757a10014accd.jpg)
:fill(white)/4a29017bbf3bcbbf067273eb52c9343c.jpg)
:fill(white)/723541d15abaaef324bf338b37c4c8d3.jpg)
:fill(white)/2c6e2c810db2db552cc96e6c4bfa5308.jpg)
:fill(white)/1d5f9db1fcfb6472a90f32c65e4bd27c.png)
:fill(white)/fab6845b1b59f3b49878c4bfeee93186.jpg)
:fill(white)/ea8e1970701d8d0415a79159ced223d3.png)
:fill(white)/1bbbedffa0ba8643f52e410f47d257c9.jpg)
:fill(white)/4f3090158975b2e3bcc15a3968941518.jpg)
:fill(white)/2f9ada3d3d496e2ed2fc8cba3f3bcbb0.jpg)
:fill(white)/9430353ec55a58b9a97761528787ce09.png)
:fill(white)/7fee329aefad4a873c6ed75bbab9f6f6.jpg)
:fill(white)/3374a9a0c97577034947e24744e15535.jpg)
:fill(white)/ae65ba8365db9179b06a01b5ed02cc48.jpg)
:fill(white)/0e3a411e478684c11e2ab9d4a09a6d41.png)
:fill(white)/3e48338d1d2fe420da29d1d6695067f2.jpg)
:fill(white)/a4177538f59ec58efbc63da76c7615a4.png)
:fill(white)/6d781024f0ca8d27eab4b772edf9a6be.jpg)
:fill(white)/a28c1572588f2b211f267704dc900a68.png)
:fill(white)/26892857d918c90a68083ee343d9fddd.jpg)
:fill(white)/33280f90af9148dafac634971a29b81c.png)
:fill(white)/74d390a961d05e8c02c6692e8638527d.jpg)
:fill(white)/5985b168de0571d91975e2f4bbe3c563.png)
:fill(white)/195e19f1b5114048fdc2592be0c09327.png)
:fill(white)/16858f82bb303a7868c9891dd447bb9c.jpg)
:fill(white)/408e8043d64d28fab0761b2886df00e2.png)

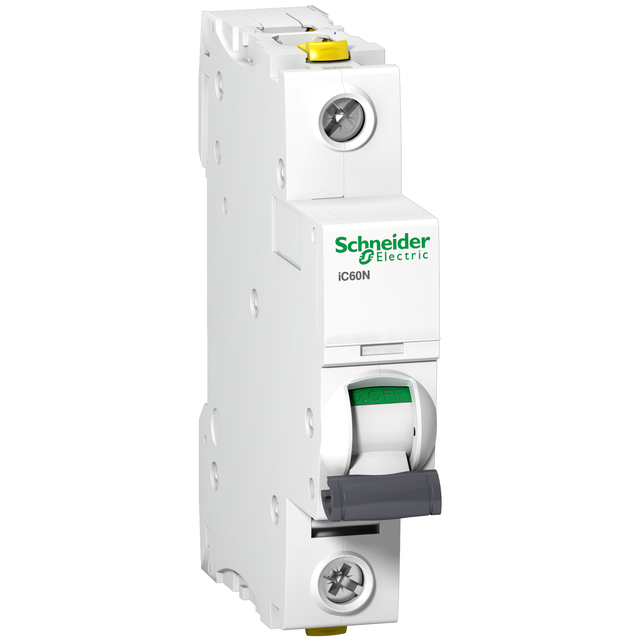

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
