Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/c6602c277769add086d0d6d87c72a951.jpg)
:fill(white)/ff4e12ba861eff3d1e634b4c823b8007.jpg)
:fill(white)/2adaeb344bf6bef623869d02d47bb009.jpg)
:fill(white)/011b164e8f0f38e37d49268b563cacca.jpg)
:fill(white)/6c0ce42bcbf488efe01a3c493aa2c559.jpg)
:fill(white)/b9b3fe4a845147d359b8e8a76f453ad7.jpg)
:fill(white)/9697f28104e1c477daacebebcc8ad7eb.jpg)
:fill(white)/35235b4d5f2e0fa41b1df5f65514d2cc.png)
:fill(white)/b69f08d86c13540787cd47094fb6530d.png)
:fill(white)/a2b1872e2ef075b85942867795620047.png)
:fill(white)/af380e5558ce82356a593aff7a0f3899.png)
:fill(white)/f1465f4be58f9a745c8dce4961c70fb7.png)
:fill(white)/44e1800eddf926f125fbe1a41a10930d.png)
:fill(white)/6c25bfe24dd635c04a081b973a60669e.png)
:fill(white)/d26434e4d8af6333ba8084181272a9ce.png)
:fill(white)/0cef66ad60acf5a6338b1e87f325b705.png)
:fill(white)/6adfe5b27ab5596d38893ea204047926.png)
:fill(white)/4928098f68209f9c38e1c465b3eb0395.png)
:fill(white)/88b7481e6fa11aa5bde3dee81000f050.png)
:fill(white)/d6dde69a96e3250fb6fa4370e0586088.png)
:fill(white)/4b6e4f7630977930fd27625f2c304a08.png)
:fill(white)/1fa3fe3285bb21e32a1930d5ae8f0a81.png)
:fill(white)/0a8e02785bfaf3af4741796399514b1e.jpg)
:fill(white)/82faf0128a93ecf541efdc98c9f18628.jpg)
:fill(white)/1a56e6b8f1c254a4f1112002e69abd2b.jpg)
:fill(white)/523eb61858ba9743d9d55b461a77e7ef.jpg)
:fill(white)/281da87004e6307ce900cd53bc496bc9.jpg)
:fill(white)/74dd9a811f3169fa0c1fbde6c97242db.jpg)
:fill(white)/ddc7f194846499af8f7584d8d3377d4a.png)
:fill(white)/fc2e4210d4cb8e392d4c1c68fab60edf.png)
:fill(white)/63566e26fb71fea731a130986392f1f7.png)
:fill(white)/7f5c71ccac5d89f63ecff7ced9545ea0.png)
:fill(white)/94a1cb020e009f3de51ac56f1228cd54.png)
:fill(white)/e7a8bba890c367d0799abc3cf3fb529c.png)
:fill(white)/5ce97f8dcc57ce92ac47b7a2240d9a8c.png)
:fill(white)/c1722a9534a329f94bb0f9c5a29a8b53.png)
:fill(white)/483dc61f3430fad2af2d6a17b383f7f7.png)
:fill(white)/13ba712f63d030344b7b0dbc060c414c.png)
:fill(white)/a032dd24669c8f68b0c95fd27d49abf3.png)
:fill(white)/83f4353cc094e9d0169a2e91e061a86a.png)
:fill(white)/37e16d4d1faa25ab17851c3188bb3afd.jpg)
:fill(white)/7b801da3d4426cf9a321bd692fe128a3.jpg)
:fill(white)/34e3fffba43295a0b3fa48b897022e7c.jpg)
:fill(white)/b89b4a5afa7ae71f5ef40c478015b2df.jpg)
:fill(white)/077b814f7dba97c9db2bc4897c64836a.jpg)
:fill(white)/3fe069c65d7b0c499f12eecb873290a4.jpg)
:fill(white)/e950e7fa608db5b528d6dbeda23ed076.jpg)
:fill(white)/343bfa35580d96b864e81ea9ace2a4e3.jpg)

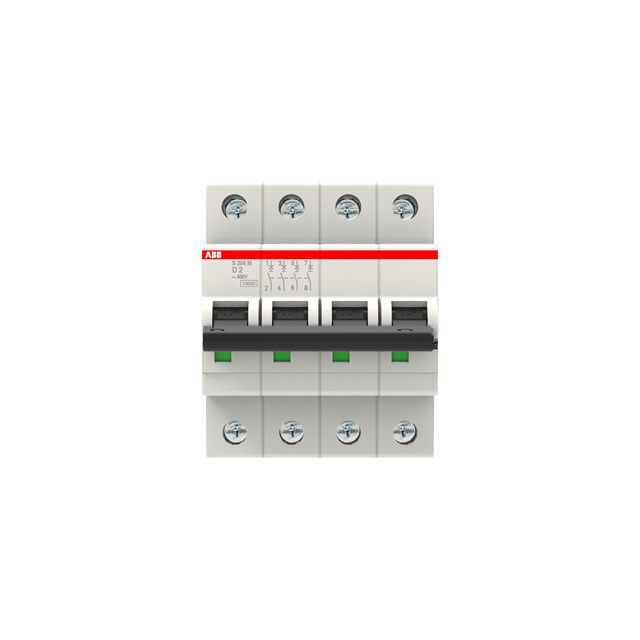

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
