Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/3cbd97a7921a8fcba5eb0199d9c20493.png)
:fill(white)/12814b7346992f126495ccb6144ab0db.png)
:fill(white)/d09cd0ebecd57bd89c9c06e03d64039e.png)
:fill(white)/86eb6f5ef5874d7512661aff85d7abe2.png)
:fill(white)/720d50bb9902d937aee11227ea4b5718.png)
:fill(white)/464973b8d76e345dfe541d914a645ba6.png)
:fill(white)/26bb8c5d3ab669e21a6a990add41f8bf.png)
:fill(white)/f9399247117cd3aaf736d98a8be3c960.png)
:fill(white)/f8b9b5757b427707377181e3aa373c7c.png)
:fill(white)/3c594cc8da988a5420d06e3d6e751957.png)
:fill(white)/3df6a72880183c8b87f872b6fd636348.png)
:fill(white)/aa38098e1be066b6c64761cad2e45c7c.png)
:fill(white)/6004ff1d4d9b5b3af720df61c8ce6e45.png)
:fill(white)/bc43e6ac75f47161ceede7441705deb5.png)
:fill(white)/581514310fa919f346e7615358e903db.png)
:fill(white)/e5a847ccc4b7650833a4758ddef2b8ec.png)
:fill(white)/51add05538d02433d2dbb22de4893090.png)
:fill(white)/0518d62fb20ffdc228bcbdf004883d56.png)
:fill(white)/1a56e70e0deb635c79a1f877feb0f107.png)
:fill(white)/656842765e0873c9e71734dbd8d6a8af.png)
:fill(white)/583fcbca31f22060fea4df2833fa4b18.png)
:fill(white)/38fdcca51c5db97119df10dab3b9e065.png)
:fill(white)/7ca91b10273e1e1203417af78f6052ed.png)
:fill(white)/ffeadb7507f85214302d393933ca0bed.png)
:fill(white)/0e99f365037c6f976933fedeaae83706.png)
:fill(white)/aaf4715ec536e0e0e98def667f37431d.png)
:fill(white)/1286e64bede8712154dfcd97d437d8c1.png)
:fill(white)/7510e02a460869f53ca278a067ea8805.png)
:fill(white)/e40b354a62e5c843c2f5e89ad0545da6.png)
:fill(white)/3ff2e293d6f9e6deea0a1f40a018ee40.png)
:fill(white)/d508be46c589db6aa3213569bee4fe12.png)
:fill(white)/25c6099419ee3da7eef7f40f41783e77.png)
:fill(white)/b999e227a7719f0dd1b36b6248ba0f24.png)
:fill(white)/064178394eaac263937239cc49d29069.png)
:fill(white)/3ee2de407d7ba5f6fd7f37b1b3d9bc18.png)
:fill(white)/d62dcf236f7254a9f913d8613e61e169.png)
:fill(white)/2ee57b46396dd92cc23b39af4238baa7.png)
:fill(white)/002217f7f728ae3831c291d2200744c7.png)
:fill(white)/82a8b0a57fe31b80bfedb1bb0e2de29c.png)
:fill(white)/734e7a7b6557e5c1701f38129c9e9aa9.png)
:fill(white)/58a0eba2eb791cf187afc6a8415d9bab.png)
:fill(white)/02c37aece7c1810765a79a9622b19404.png)
:fill(white)/b1feb2c106e9b466c0d88a23f93a8127.png)
:fill(white)/87afc6ea3328c30045303ed34d177ddb.png)
:fill(white)/acfc6c15a5d5ace0b7596f5b4f2fa824.png)
:fill(white)/ca0a2b96b4d80d16cf77de0a7885a876.png)
:fill(white)/048671e3262f0eafb7f88deb3cdb3a5d.png)
:fill(white)/e974540931ad6b35a24dcf4a1f872c5c.png)
Wyłączniki nadprądowe – budowa

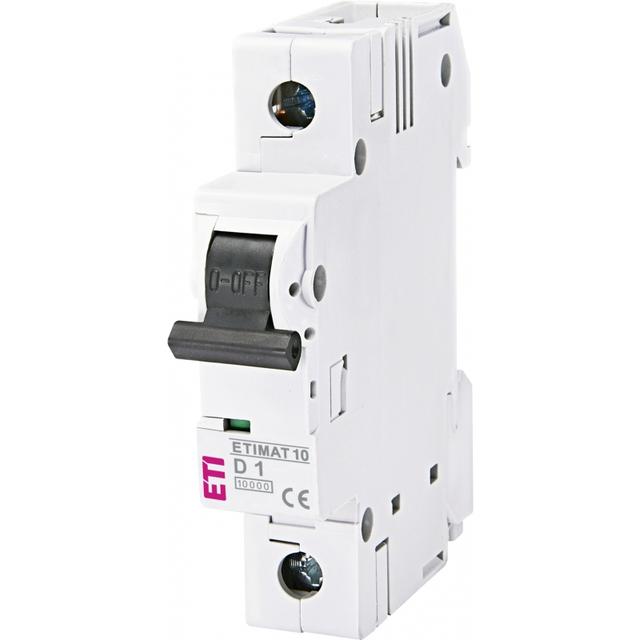

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy

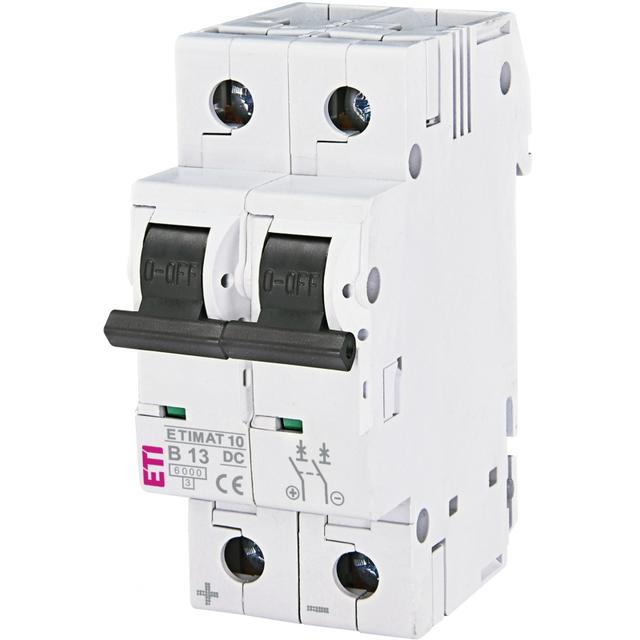

- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
