Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/423e2c0999a75c7eac43a3a61339cb54.jpg)
:fill(white)/8771f8dcf48376ad72c7825aa0b666ba.jpg)
:fill(white)/430d94559c56c82f96797af1619b9976.png)

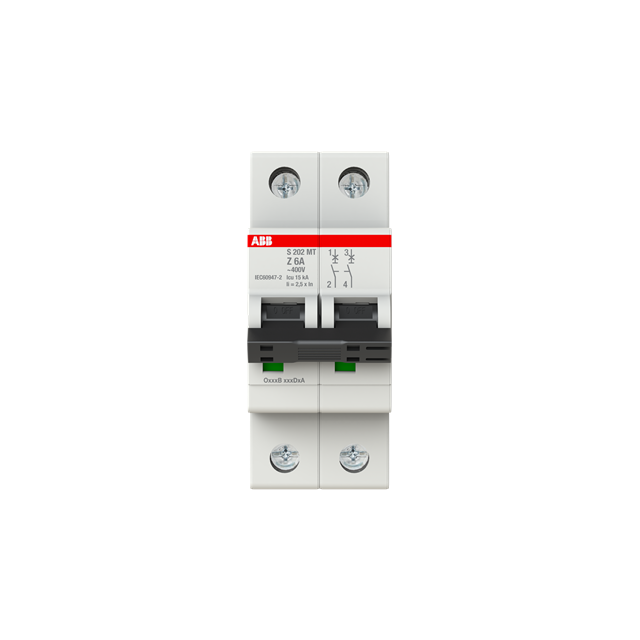

:fill(white)/c4b4a5d5703d74d7ddabbc69604c6252.png)

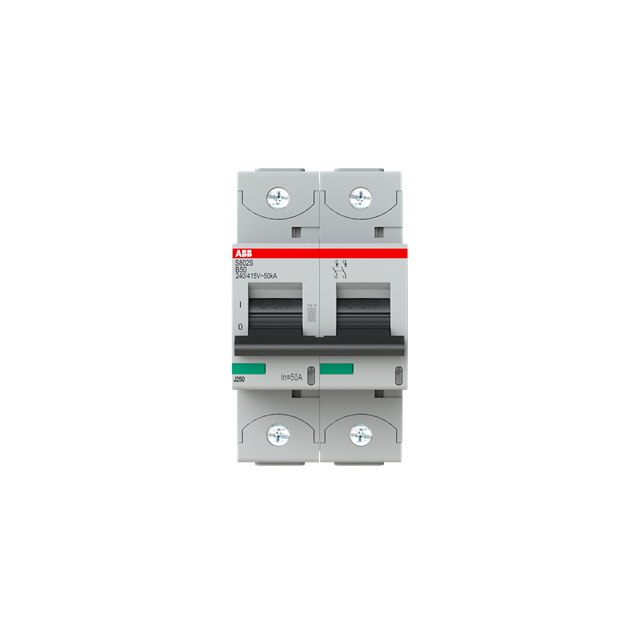

:fill(white)/f0fd108b0d38e4881d821bfa522d1f66.png)

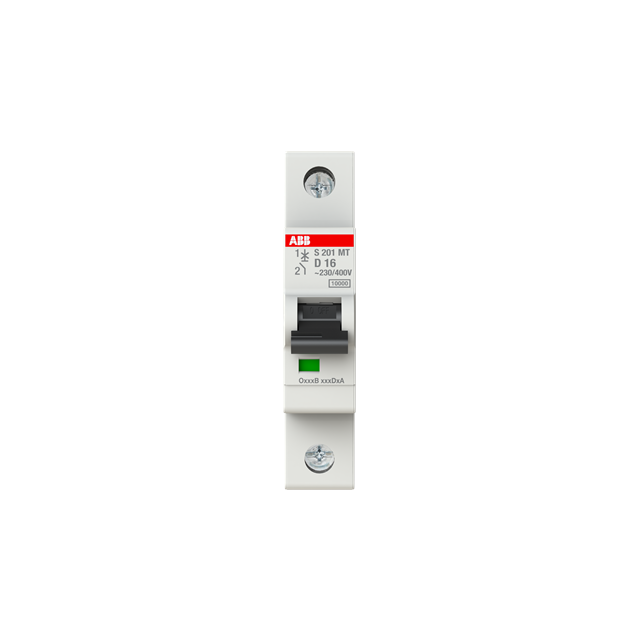

:fill(white)/149b1ae7a4f6516d487e4239fc6d3ff5.png)

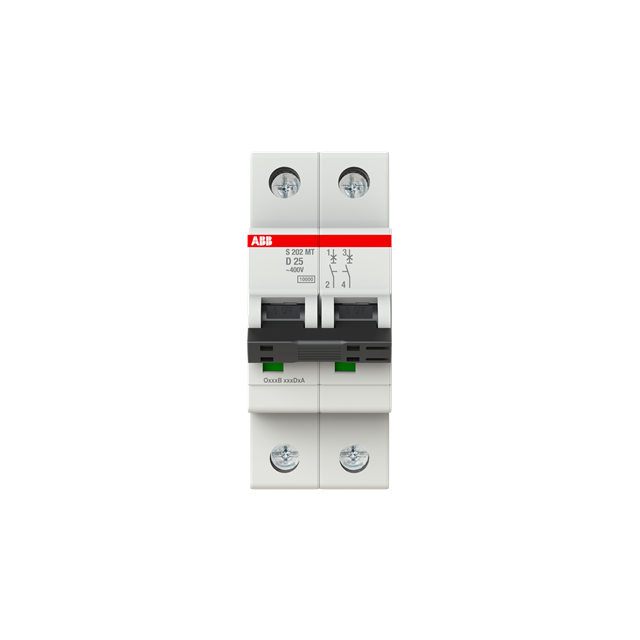

:fill(white)/ecb380fd920972f493d84431aad6e152.png)
:fill(white)/7cf2fa09a60870d47e67a19860ca21e9.png)
:fill(white)/7e4eb52ecc0246d1676807e9d6812f33.png)
:fill(white)/1cca2f97061209583c6ba5d0300ce4e2.png)

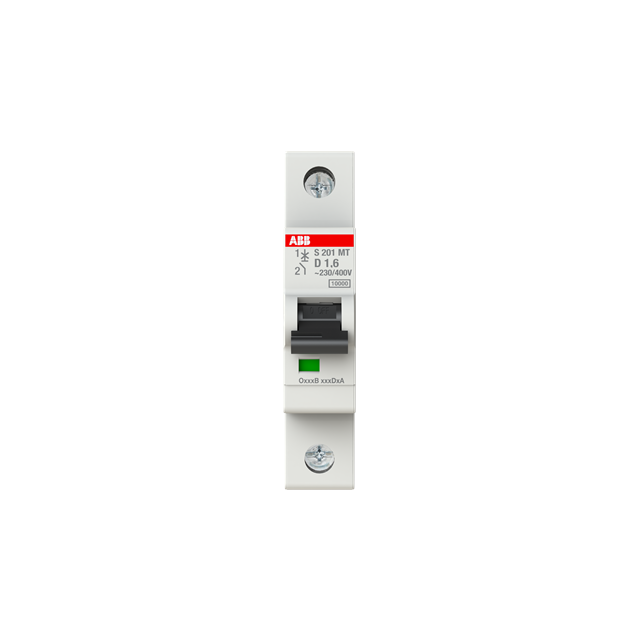

:fill(white)/8a3c02d1868b4a987f2528e592d4cae6.png)
:fill(white)/28ba8b193ccae67042490a7d3a4fdd7a.jpg)
:fill(white)/d23e5f89e8450198f3809cfa829e4a47.png)

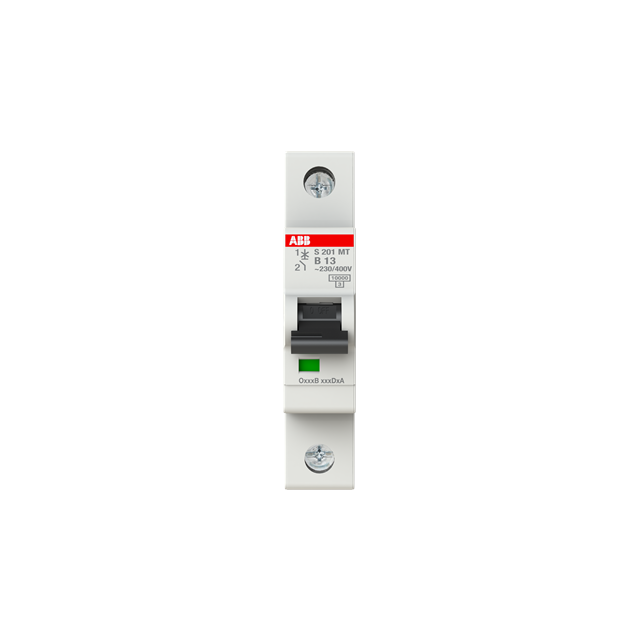

:fill(white)/c5e8efc19480c2b898e29b76cfeb88f2.png)
:fill(white)/b212aa6bf7764a5598303a7cb618757b.png)
:fill(white)/7f27fd946095a3777b66ef8af4cba575.png)
:fill(white)/e0f6462ce76d9f537efd8227603a68ea.png)

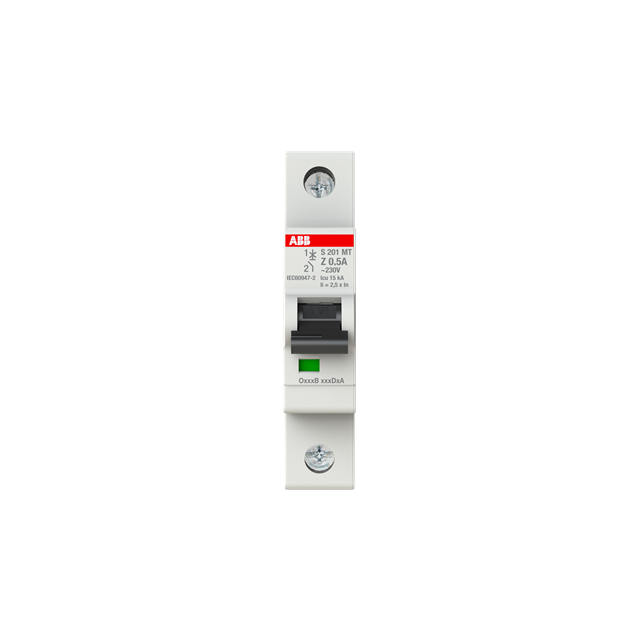

:fill(white)/2335b6b0f972fe40a91e0693a00ef866.png)
:fill(white)/c547c26cbf7e340e985c036f082f7a86.png)
:fill(white)/7b7d75d6c4b4db9e1856943f475ad555.png)
:fill(white)/834c144dfda112c5f2d5185cc9458d9d.png)
:fill(white)/9cf09a46504b5bcdba04b6c4a72c4932.png)
:fill(white)/6f41d3739c1174c8994c8e4d1c259f9a.png)
:fill(white)/6b46934c13d880b54c220588def514a8.png)
:fill(white)/ad2d335e6129e3feb04c920ccb74d495.png)
:fill(white)/1eef1062419ec0bd24aa14bfd5ebf5ae.png)
:fill(white)/fe296751dacd9aa5cfbaebd5cb43aa0c.png)
:fill(white)/f0a082652fbe18a6152cba6fee3f5727.png)

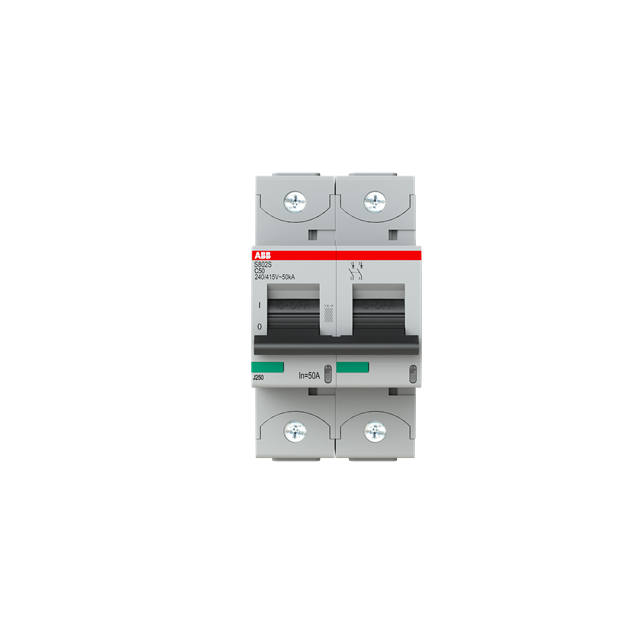

:fill(white)/7911c38655792abafdb62d6818cc45bd.png)
:fill(white)/1ff6a02599d634e6b5971900b7ee8019.png)
:fill(white)/829d95b75439d3cf7dd813b007c20c44.png)
:fill(white)/9f99ece08228e2bfdd42beb66ef7f1c2.png)
:fill(white)/4aca2ca9753ae483fc34e60225959f7e.png)

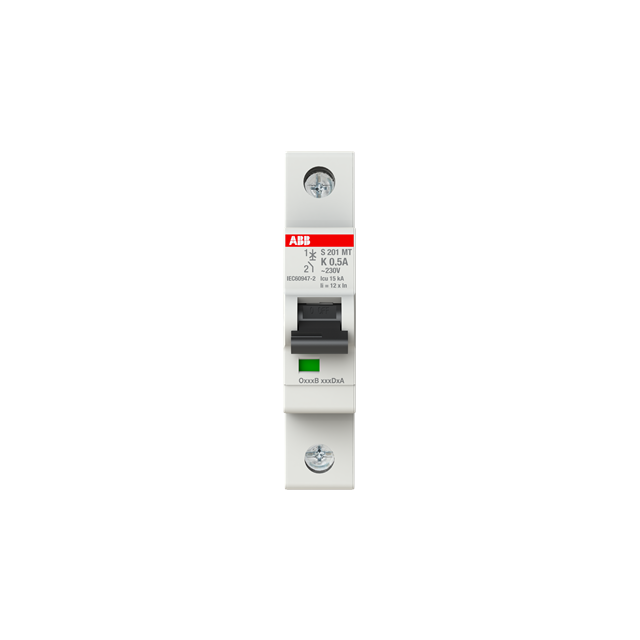

:fill(white)/d800ef4e921c9e6d04ab619ba0144055.png)
:fill(white)/25e5a7f7ea34a478efdbaf0e7c9651c4.png)
:fill(white)/ed21982f50b9b4e455a1855bec88e2ba.png)
:fill(white)/e4efff6ae24f7335d22449b0c9d8041f.png)
:fill(white)/41393f577a45e94c54e1e9a5c116d1eb.png)
:fill(white)/d3256c86b9d03bee7031cf2a616ece9d.png)
:fill(white)/51b2a403f89ee5ad304f048e49fb53e7.png)
:fill(white)/6375c6f70ad725d638435a338369e222.png)
:fill(white)/a433ed1aea3d0ed77ffc5f0f9aaddb26.png)
:fill(white)/01dc0dd62cf7f80750c786b058374caa.png)
:fill(white)/ee984b50487e251c4f222b96647806d2.png)
:fill(white)/0f8432dcb03534d0a6366caced9e1288.png)

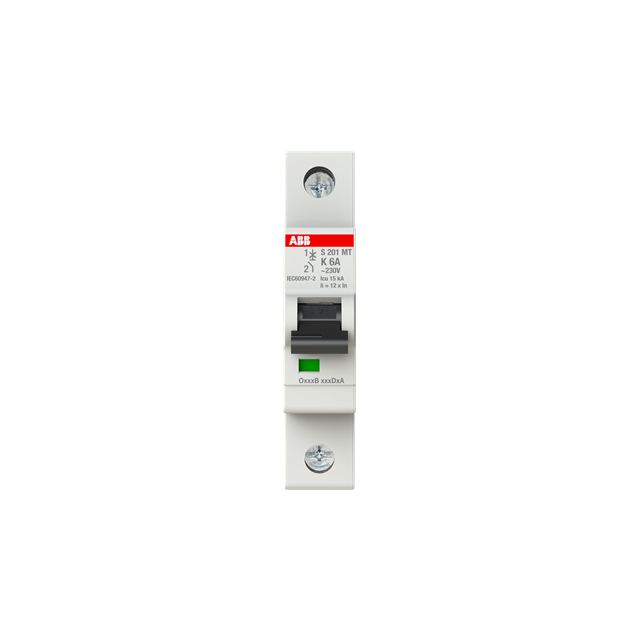

:fill(white)/8dd28470d3f03da8a7f32f7431ab44b9.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
