Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/69f35b81c12883084583ccbf6223b4b8.jpg)
:fill(white)/e45caea4b138522a419c27c8e1387a5e.jpg)
:fill(white)/fbc33c8aea5f90d117a10722432f5aeb.jpg)
:fill(white)/35fad7934a7145052998ec92262b324f.jpg)
:fill(white)/3b5791e8317ea082b92caa56219645b4.jpg)
:fill(white)/37bc8b8aa0317ddbb400599ecd860260.jpg)
:fill(white)/d505c76d7e8bea80dd617c036f06e91a.jpg)
:fill(white)/90815f184bae9ef8dbcd7f2381ec7f90.jpg)
:fill(white)/47030643708b0859b037e6b9366efb11.jpg)
:fill(white)/885c8e5cec28b7671427a9791b48c613.jpg)
:fill(white)/95f77a8c76c2ac891d1e349060cc60d1.jpg)
:fill(white)/7b957e227cf5e801835e650d4ba65675.jpg)
:fill(white)/975ff5668b338be44e6a58c8d08e0415.jpg)
:fill(white)/dc7e082413e3ba28bda923a13ebae3a9.jpg)
:fill(white)/6e7776c2eef617c4fb45f331d7aec050.jpg)
:fill(white)/706df5a0ddf5fddfd6dca58bf35d9611.jpg)
:fill(white)/b69f08d86c13540787cd47094fb6530d.png)
:fill(white)/a2b1872e2ef075b85942867795620047.png)
:fill(white)/af380e5558ce82356a593aff7a0f3899.png)
:fill(white)/d6dde69a96e3250fb6fa4370e0586088.png)
:fill(white)/4b6e4f7630977930fd27625f2c304a08.png)
:fill(white)/f1465f4be58f9a745c8dce4961c70fb7.png)
:fill(white)/44e1800eddf926f125fbe1a41a10930d.png)
:fill(white)/fc2e4210d4cb8e392d4c1c68fab60edf.png)
:fill(white)/63566e26fb71fea731a130986392f1f7.png)
:fill(white)/1fa3fe3285bb21e32a1930d5ae8f0a81.png)
:fill(white)/6c25bfe24dd635c04a081b973a60669e.png)
:fill(white)/7f5c71ccac5d89f63ecff7ced9545ea0.png)
:fill(white)/94a1cb020e009f3de51ac56f1228cd54.png)
:fill(white)/e7a8bba890c367d0799abc3cf3fb529c.png)
:fill(white)/5ce97f8dcc57ce92ac47b7a2240d9a8c.png)
:fill(white)/c1722a9534a329f94bb0f9c5a29a8b53.png)
:fill(white)/d26434e4d8af6333ba8084181272a9ce.png)
:fill(white)/0cef66ad60acf5a6338b1e87f325b705.png)
:fill(white)/483dc61f3430fad2af2d6a17b383f7f7.png)
:fill(white)/13ba712f63d030344b7b0dbc060c414c.png)
:fill(white)/a032dd24669c8f68b0c95fd27d49abf3.png)
:fill(white)/83f4353cc094e9d0169a2e91e061a86a.png)
:fill(white)/88b7481e6fa11aa5bde3dee81000f050.png)
:fill(white)/53b876d49d3a3fbe5dcaa37651645c87.png)
:fill(white)/18e5b8bde5cbf03f9e18e92c3ab72320.png)
:fill(white)/8615492b31283e75f818b45872c20270.png)
:fill(white)/91f589e8b411d84736acadc0c021fbcb.png)
:fill(white)/ff33bd6bc1cfd3cdda6901e67869b26b.png)

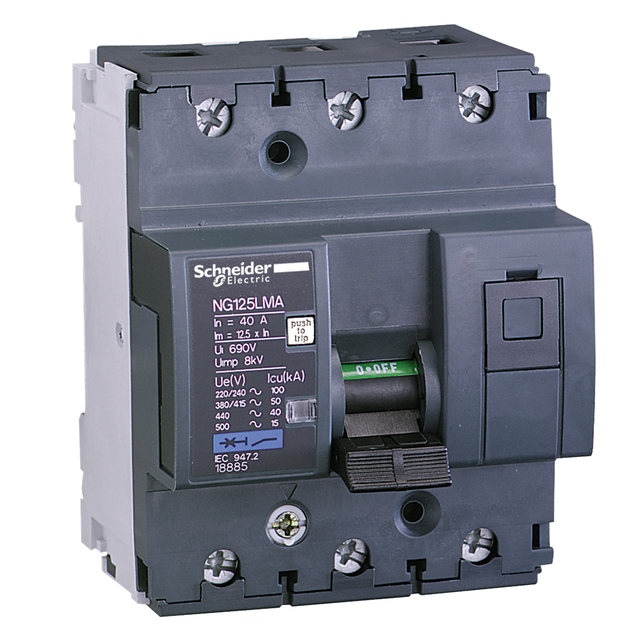

:fill(white)/66f56a0fba0fac932e99f22fd8061b45.png)
:fill(white)/1a9885af4a8a6cdd24c9ef5714efb94e.png)
:fill(white)/2dbf8f19622d91b38595ac251176a7ed.png)
:fill(white)/82dd7899ba6611f01a3362c77be1a875.png)

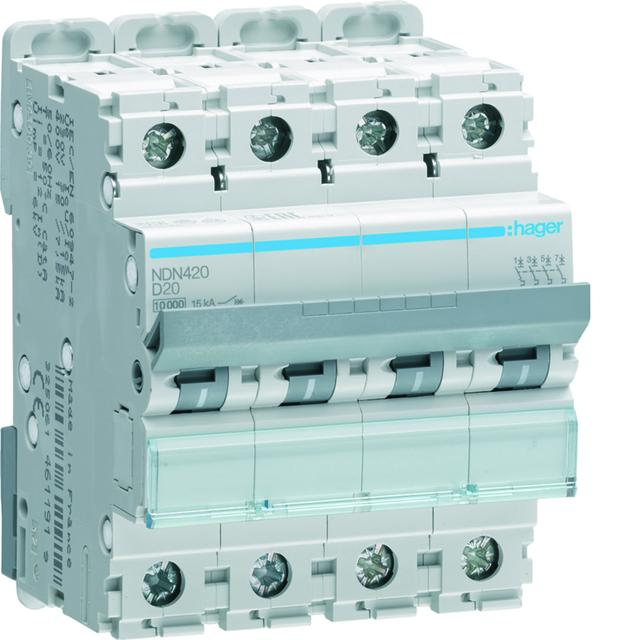

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
