Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/6585ef1cab08f3b359031b73f1a2e355.png)
:fill(white)/90e3053f0ee1616aec499ff057d86d37.png)
:fill(white)/599028c86ab6dee76d3fd0aac0a10292.png)
:fill(white)/ba7fd1a4ccdfef41abbc940b383ed8e5.png)
:fill(white)/e35f5c9bc76dd6dcbae17656d99b964f.png)
:fill(white)/93f2e6e6a937c5792c2ed91ab247c199.png)
:fill(white)/71a48887c55a3b7111979a0c4b86c431.png)
:fill(white)/be4e76b495ccc6c56f17dd39506c31bf.png)
:fill(white)/94f3dfe768f4f8d83a7dd5ce7b20d945.png)
:fill(white)/347f0173c1be65d3ee08de9e6e60f324.png)
:fill(white)/90197ba0593e14a76594156c74d0d73f.png)
:fill(white)/1a450f29161e44b3c555262fc91931d5.png)
:fill(white)/f3a913f085f622c3c36061d1510b4938.png)
:fill(white)/f774b246d22b6dad72ab0b65a4032856.png)
:fill(white)/c0898a0982981d131ccd1afd972ae0af.png)

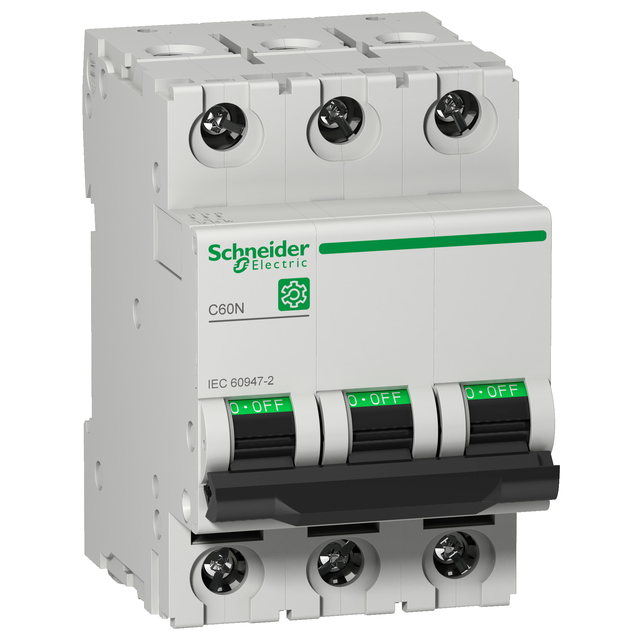

:fill(white)/d411feea261e52a108dafb28c9271501.png)
:fill(white)/a5c1386ea97164bfc0e52950d1b8a1b5.png)
:fill(white)/6f7e61154ad199129af4146966410433.png)
:fill(white)/f79e359e9ca881f1c7ebb208b767ef7e.png)
:fill(white)/93e0567bda8a47199e757f34ff06ec67.png)
:fill(white)/38db89a7b623233adc45b9c1e571f443.png)
:fill(white)/7766d6edcb70f086ce2ed719777f4842.png)
:fill(white)/65f34bfb345b78fdaa7a47e43c7b37e2.png)
:fill(white)/fc257deb33f72bd7077fd987b848dbc5.png)
:fill(white)/381022382b5169814473fd7f0c5c1980.png)
:fill(white)/0b45b14dc62a842edea167e3aa874d42.png)
:fill(white)/5793cc8440ce2df219dab764df2d82cd.png)
:fill(white)/ad49945eab1cf1da756fab03402e387e.png)
:fill(white)/2769ffef502655b079168462df682355.png)

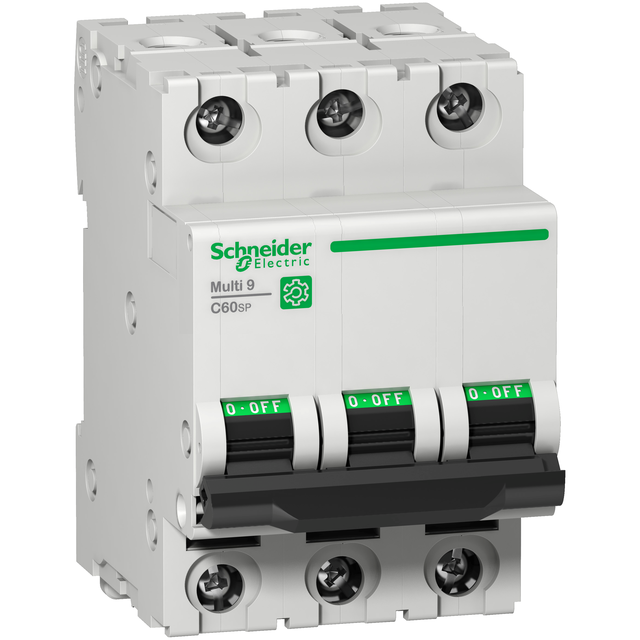

:fill(white)/b2c249315c5da9b52f1c910d46748404.png)
:fill(white)/fcb7faa8468539c4684d8ac5023c395e.png)
:fill(white)/8cb58798451ee6a54961b903f4b9a6c5.png)
:fill(white)/fef34b6c1799e826f307c82dda6e02e1.png)
:fill(white)/0b74ad7436ccbf7d3cf1e548301caff3.jpg)
:fill(white)/8bb73b8c3669b6009429b177f935a8c9.jpg)
:fill(white)/64942e5edf14356ed4f983032e623776.jpg)
:fill(white)/cad2bf97e68152079a3fb5c1d8ccc728.jpg)
:fill(white)/141e23e32d6f34a3d09873459a30f056.jpg)
:fill(white)/5bb75a15c6d6b91314471a78dced62e4.jpg)
:fill(white)/4d846c468c588cd417136864db340857.jpg)
:fill(white)/ff7c6d7caf40b7a301460bc81a45faa4.jpg)
:fill(white)/b8b4a0703e8351bb90e860339d005f36.jpg)
:fill(white)/737640f1c1a9da5cacfed91cdf73117d.jpg)
:fill(white)/40a0719bf36845d96856eb8a15815747.jpg)
:fill(white)/1a5e66bc505478b07322e81d404af96e.jpg)
:fill(white)/c0c0774f0b2888b55cef79080cd01d51.jpg)
:fill(white)/289d789ed99f3a19e933412c28c79af0.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
