Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/8406f1acaf7380ad547bf0008babe0d2.png)
:fill(white)/929e4b1f07cce6e29cb170744e86672a.png)
:fill(white)/c3226b2ddcb9303cef986806548308b8.png)
:fill(white)/d7794d24ca435df23cb2f91f52af5dde.jpg)
:fill(white)/a8e16576e21bea0afeec5528d0476bf0.jpg)
:fill(white)/f7fcce63917630b74dd30031d2bab2e0.jpg)
:fill(white)/3ba0b6487f796ac0112c41b6b6190c1e.jpg)
:fill(white)/dec803a5872d6b403c3ca893a01062a0.png)
:fill(white)/f07a7ba42b0b3c63a60b690b7ebcfb23.jpg)
:fill(white)/112814924fb3cb0438e41f71ec2f21ee.png)
:fill(white)/6905148628e4e61bbd63c10f56bc85cf.jpg)
:fill(white)/e920ef51d7d653ab2064b82135263d53.jpg)
:fill(white)/31fcaea1bd7730f998b9a352b6f8a306.jpg)
:fill(white)/f72b0dbda2e92ecd7f3ab403d5d598b6.jpg)
:fill(white)/7179f449552fa236e002e6178a37e2c6.jpg)
:fill(white)/1d0c7f6c5b5f3fdaea2d7f1cd4a48d96.png)

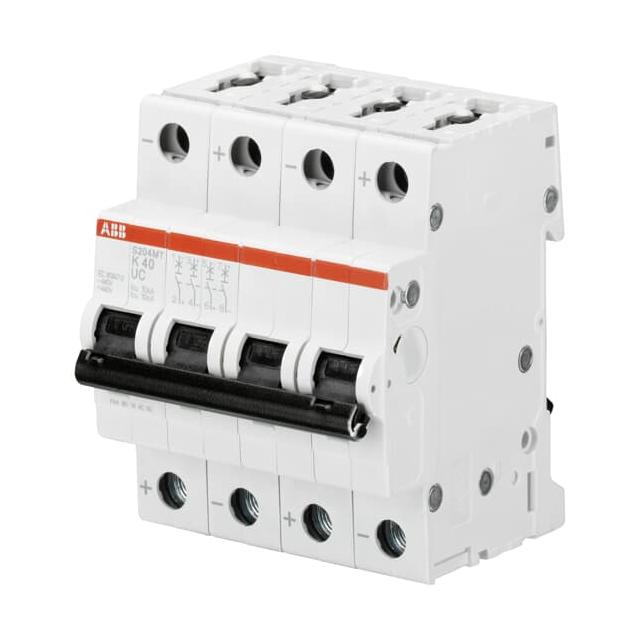

:fill(white)/08c724228affc466f97d5e3c924f575d.jpg)
:fill(white)/cada944f20c62201de6047d4cbd78c0a.jpg)
:fill(white)/dd1b16e27cd6b0f69f4eee15fc5daec6.jpg)
:fill(white)/a1f75506a83412a30873be8f235ca94a.jpg)
:fill(white)/735a77aa58b28e46adaf716bbd413666.jpg)
:fill(white)/7ad30ebd01750c9b062db818bb9a93b4.jpg)
:fill(white)/9a97c354c52a8d7b5046f7bc3d1a1ff2.jpg)
:fill(white)/73590bdbfd6c820fb453702fb9816490.jpg)
:fill(white)/ff869e12fffd58593f364f103d1bfff9.jpg)
:fill(white)/d08377c1f029bbf44708de1a0094ebcc.jpg)
:fill(white)/cb3655b0361701a7a3ba41244f9fa8cc.jpg)
:fill(white)/b084db7065d057611f0f7a6e9397ed84.jpg)
:fill(white)/ccf81886bed1c3ec395366620951f623.jpg)
:fill(white)/982ff0b7ad8c2b58e6d283bd56d7b4b0.jpg)
:fill(white)/e72b2200cdf8bbc67f73b83e45bac426.jpg)
:fill(white)/1692f9a7df63588868cf88e28dfa3c71.jpg)
:fill(white)/f6696cbf6267012396fc68d5d6aa2766.jpg)
:fill(white)/3f89a63f466571e41487906ec86b6362.jpg)
:fill(white)/ba5c47ed29a84ff4c7177651c7235fdd.png)
:fill(white)/ba8ce29f75b8f4122046dbe97d79a942.png)
:fill(white)/64d96ba8da48599f4e72706bfadd51b1.jpg)
:fill(white)/48756a6f55a974855472068da03e12f6.png)
:fill(white)/97cb1519ed3cc68e734661fae22b0970.jpg)
:fill(white)/23b666a658af7803c55f95d7607ed1f9.png)
:fill(white)/65d48e09532f6cb4ed4f2722609009c2.png)
:fill(white)/e804ae92328ac0bc7a22d7fbd5ad082c.png)
:fill(white)/79d3e411a1403d849fa4c8287ad730f4.png)
:fill(white)/e9b6e47939512f927002c99e81ab4a30.jpg)
:fill(white)/f1e4b2f78ee26e3ff1a9c1f63f34728a.png)
:fill(white)/faeb013a74ff0236672f741b6a5aa112.png)
:fill(white)/5415d013cde212e3035f06a06cd79fa6.png)
:fill(white)/0296ba3c304ce97bd0279ec37aebad54.png)

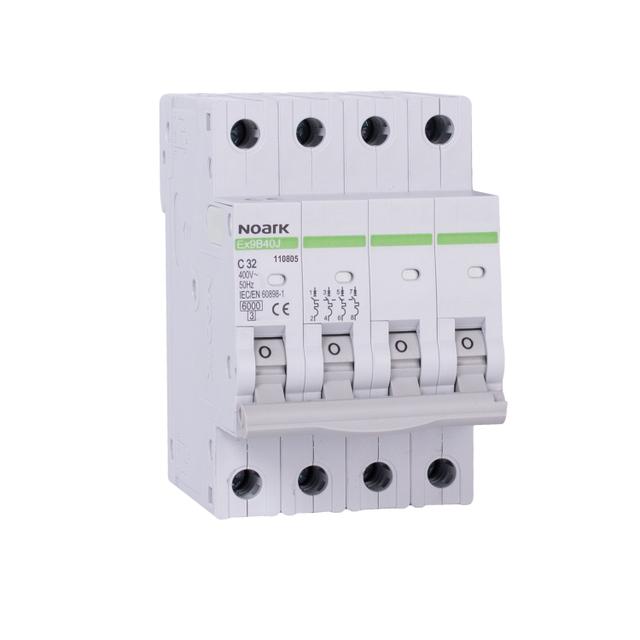

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
