Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/b742bfcd228ba473925f1296f159f767.png)
:fill(white)/a329f5a5002d910b90ecee9f5f5844e9.jpg)
:fill(white)/6fd29d466118742826b85d305cbb51b3.jpg)
:fill(white)/38b4b0978644910e36e666e065f378b3.png)
:fill(white)/7eacfeea5487cecd0d990a179b798b6f.png)
:fill(white)/4b54e087a5e107f1aeb8bec2a583e39b.png)
:fill(white)/d206d45977ed9e1a1a21148e139d30d9.png)
:fill(white)/94c81dc3019dcf4604dcf080a6d222d8.png)
:fill(white)/eb71e05ea759ad556ff5a768e60fdfc9.png)
:fill(white)/20b264a8b8389ae8d3c46be9b05d6522.png)
:fill(white)/a2e90e5f86d57a5c71ceb1abd9b6e2a8.png)
:fill(white)/eeb13d4c791fad950c36b19fd5cddd6c.png)
:fill(white)/a7295adc2a80531a87cbb2bc4f65b569.png)
:fill(white)/9035fa65ab9cc2e15c124d8d7c53f4de.jpg)
:fill(white)/a6681d67b0ba7e18decb8821f2f4d592.png)
:fill(white)/66a5d79c676100bd3e6e2b4dbbb68a4a.jpg)
:fill(white)/7512942e48c72456adaa9dd41ba6773a.jpg)
:fill(white)/8661a3e58c36e5495d51826356e9fdf6.jpg)
:fill(white)/0e4214c7ece776fc8ae481a3d895979a.jpg)
:fill(white)/27f0e0015e6aec63fa6072b3a421a06c.png)
:fill(white)/c8527a12436bece319a0c33ae96bacbd.png)
:fill(white)/62f74c763d329077b94aa2cdfe7a146b.png)
:fill(white)/cad50c7307e451f661c3331fcd4dd55c.png)
:fill(white)/5069e757bbe84715b58ebf74e1769c47.png)
:fill(white)/35cbaeafc21a9bf20981bece32e038f4.jpg)
:fill(white)/2c400e27a762654197e79581b6f8964c.png)
:fill(white)/1594527d3e44db6328f3bacca45ea667.png)
:fill(white)/6b242ee127ed803240931827ea63c816.jpg)
:fill(white)/3d9597aafe4044860eb503e5b6c39b58.jpg)
:fill(white)/42e1c6888b524573282f5c98179bf019.jpg)
:fill(white)/2528b836a1005035144dae4df5ea9b38.png)
:fill(white)/8053fa37ab2e42243365d37d2e2f19cf.png)
:fill(white)/c4cef31572d9391232e880ede50338b8.png)
:fill(white)/51da1107aebce69b5cf97791b4bb65bd.png)
:fill(white)/40acc5d4a32c208beea7f238d964bf4a.png)
:fill(white)/881c6534338ccbe2037d4ba65683de51.png)
:fill(white)/1318f6622d98c13b312415ea865a1a8d.jpg)
:fill(white)/2935a6cd6f8d5c7559864e986212a6af.png)
:fill(white)/c14e2921a0a6c209db08025d865bb6d3.jpg)
:fill(white)/ec3760252e288c1140fc2aac8de5a11e.jpg)
:fill(white)/e6396fc0ec88e6328766e6e45fe2183e.jpg)
:fill(white)/3b05ce5ff94eddd3385ee742a410264c.jpg)
:fill(white)/6063e92831e6895883a029700b499e92.png)
:fill(white)/61c64b2c52b16c1df35850eb12db7db9.jpg)
:fill(white)/8a48fe90a35e83dc34a60ef006e65feb.png)
:fill(white)/8538b796e09bc3e0a41063237795a497.png)
:fill(white)/f4c6329663b78cbd95194f97d07c5bf8.jpg)
:fill(white)/fe7fbb72335d1312add2c3a06bb55120.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy

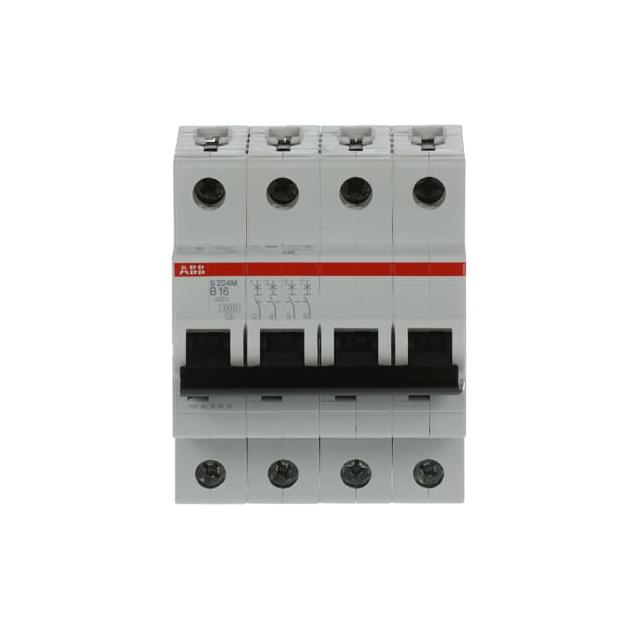

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
