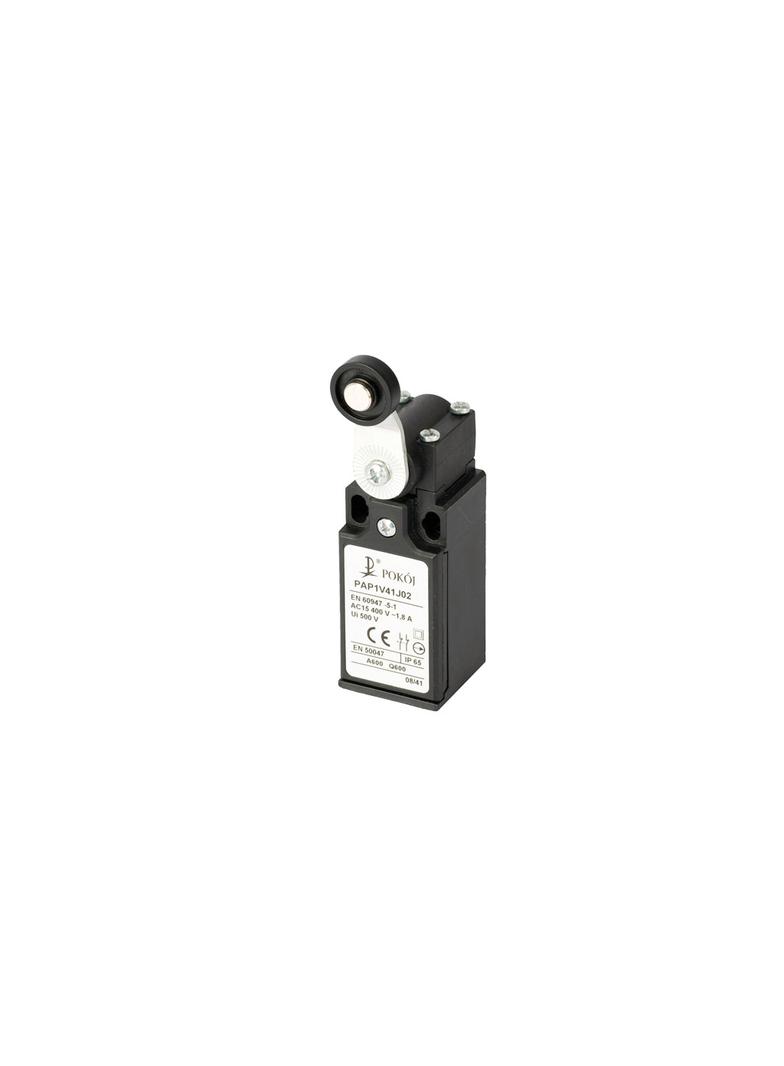

AP1V41J02 ŁĄCZNIK KRAŃCOWY

Łączniki krańcowe typu AP1V…J02 przeznaczone do pracy w urządzeniach, w których wymagane jest niezależne i niejednoczesne przełączenie zestyków torów prądowych. Łączniki krańcowe tego rodzaju mają zastosowanie w aplikacjach związanych ze sterowaniem bram, żaluzji, maszyn i urządzeń przemysłowych.

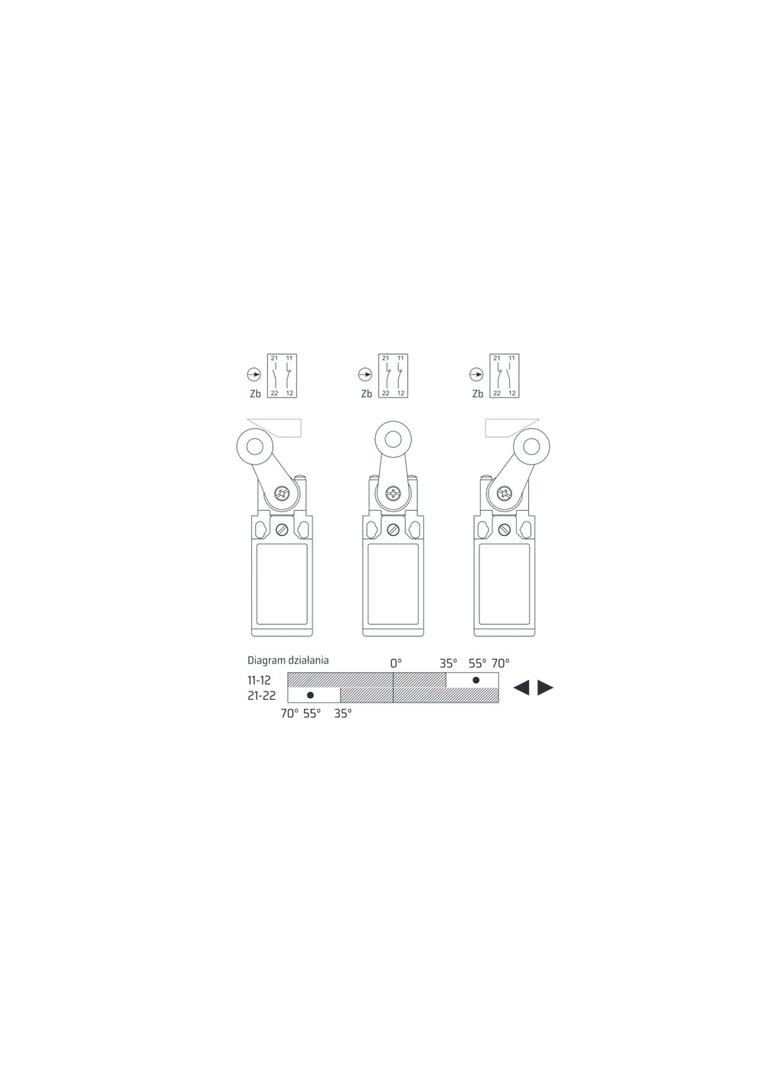

Łączniki AP1V są wyposażone w dwa zestyki NC. Obrót dźwigni z pozycji wyjściowej (oba zestyki zamknięte) powoduje otwarcie toru prądowego związanego z kierunkiem obrotu dźwigni. Obrót w kierunku przeciwnym powoduje reakcję odwrotną. Drugi tor pozostaje w tym czasie zamknięty. Wykonanie i uszczelnienie łączników zapewnia stopień ochrony IP65.
DANE TECHNICZNE

Napięcia znamionowe łączeniowe Ue: AC: 24/120/400 V 50/60Hz, DC: 24/125/250 V Prądy znamionowe łączeniowe Ie: AC: 10/6/4 A, DC: 6/0,55/0,4 A Kategorie użytkowania: AC-15, DC-13 Napięcie znamionowe izolacji Ui (IEC 60947-1): 500 V, A600, Q600 Stopień ochrony (IEC 60529): IP65 Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts: 10 A Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 10 A Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II Temperatura otoczenia: -25…+70 °C Oporność stykowa: 25 mΩ Przekrój przewodów przyłączeniowych: 1 lub 2 × 0,75÷2,5 mm2 Pozycja montażu: dowolna Materiał obudowy: tworzywo Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
