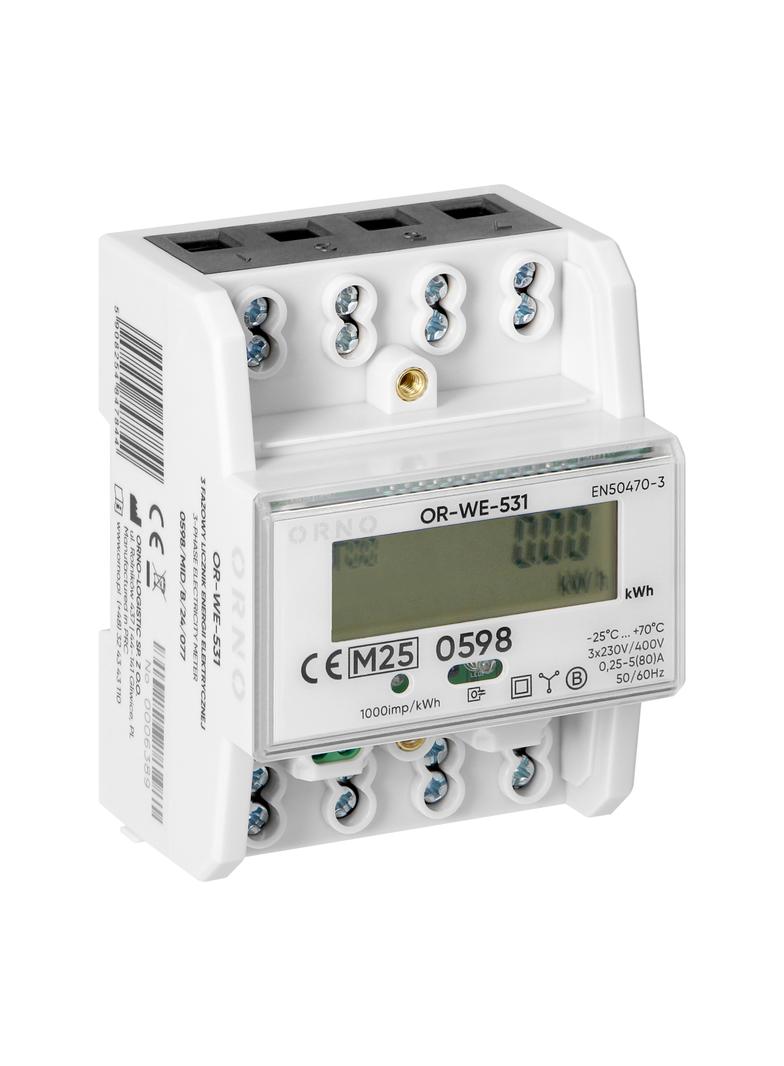

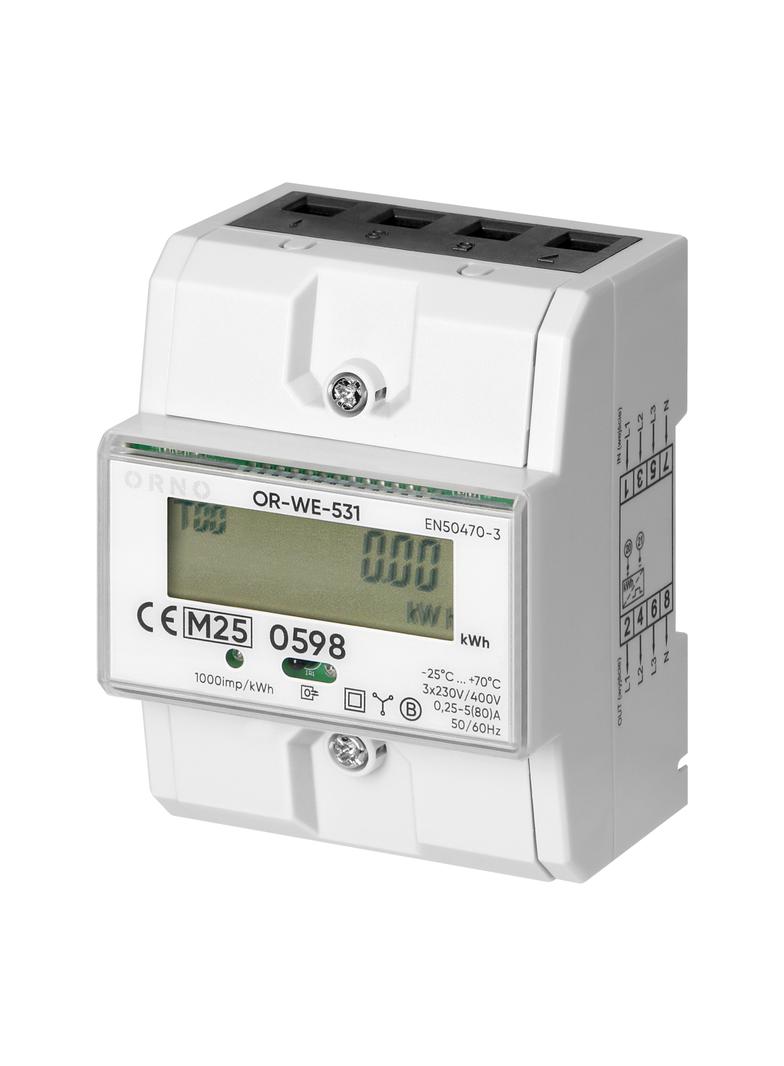

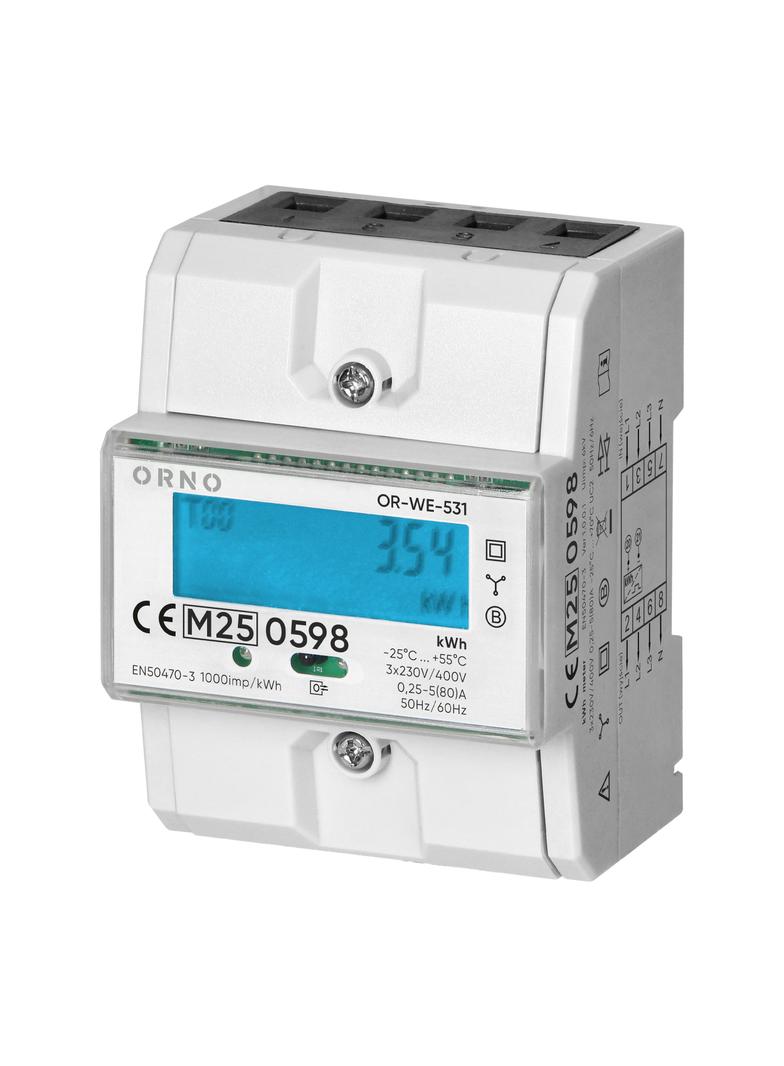

3-fazowy licznik energii elektrycznej, 80A, MID, 3 moduły, DIN TH-35mm

3-fazowy licznik energii elektrycznej o maksymalnym prądzie 80A to nowoczesne urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Licznik wykorzystać można do zastosowań komercyjnych, przemysłowych i domowych, gdzie wymagane są dokładne i wiarygodne odczyty.

Licznik pracuje w układach o napięciu znamionowym 3×230V lub 400V napięcia zmiennego i częstotliwości 50Hz, umożliwiając bezpośredni pomiar energii bez konieczności stosowania przekładników prądowych. Urządzenie rejestruje energię czynną, pobraną i oddaną. To pozwala na kompleksowe monitorowanie przepływu energii w obie strony. Minimalny prąd pomiarowy 0,25A zapewnia wysoką czułość urządzenia nawet przy niskim obciążeniu, a prąd startowy 0,02A pozwala na rejestrację nawet drobnych poborów prądu.

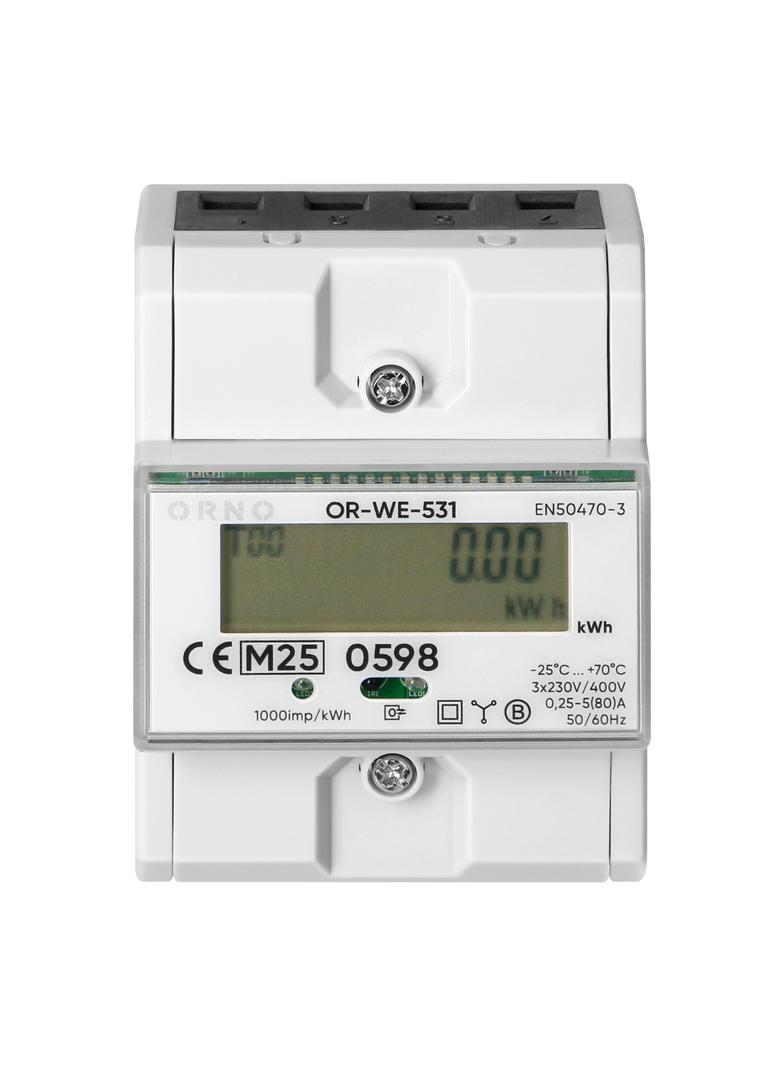

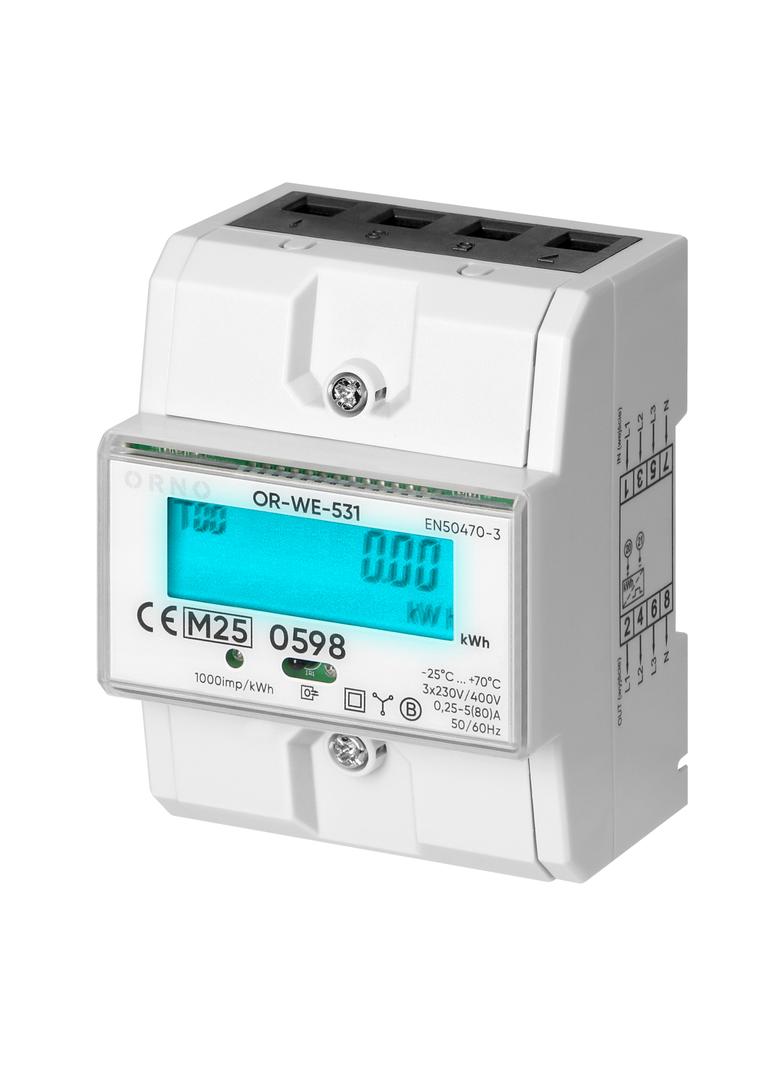

Cyfrowy wyświetlacz LCD (6+2 cyfry) z podświetleniem umożliwia wygodne odczyty nawet przy słabym świetle. Urządzenie posiada także funkcję kasowania podlicznika energii czynnej, szczególnie przydatną w sytuacjach wymagających okresowego resetowania odczytów.

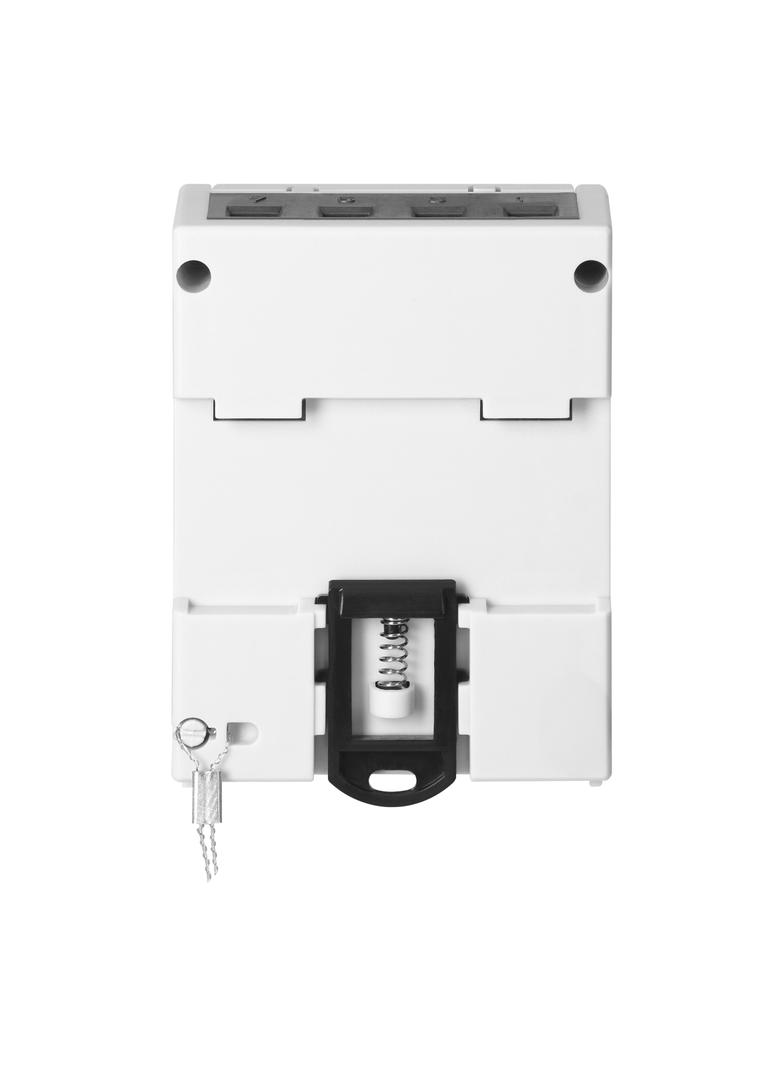

Przeznaczone do montażu na szynie DIN TH-35mm, zapewnia łatwość instalacji w standardowych rozdzielnicach. Obudowa o wymiarach 76×100×65 mm mieści się w standardzie 4,3 modułów DIN. Maksymalny przekrój przewodów przyłączeniowych wynosi 35 mm².

Licznik obsługuje protokół IR zgodny z EN 62056-21.

Możliwe jest ustawienie 27 różnych parametrów, które będą wyświetlane na ekranie LCD. W tym celu konieczne jest użycie głowicy optycznej USB (OR-WE-518) umożliwiającej komunikację pomiędzy komputerem PC (Windows) a licznikami energii elektrycznej wyposażonymi w porty optyczne IR. Prosta aplikacja pozwala na pobieranie z licznika danych oraz programowanie go (m.in. ustawianie taryf). Szybkość transmisji danych (Baud rate): 300, 600, 1200, 2400, 4800, 9600, 19200 Bit/sek. Działa zgodnie z IEC 62056-21 (IEC1107).

Licznik został zaprojektowany zgodnie z normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Zgodność z MID 2014/32/EU umożliwia stosowanie licznika w przestrzeniach komercyjnych, gdzie wymagane są urządzenia certyfikowane, stosowane do rozliczeń.
