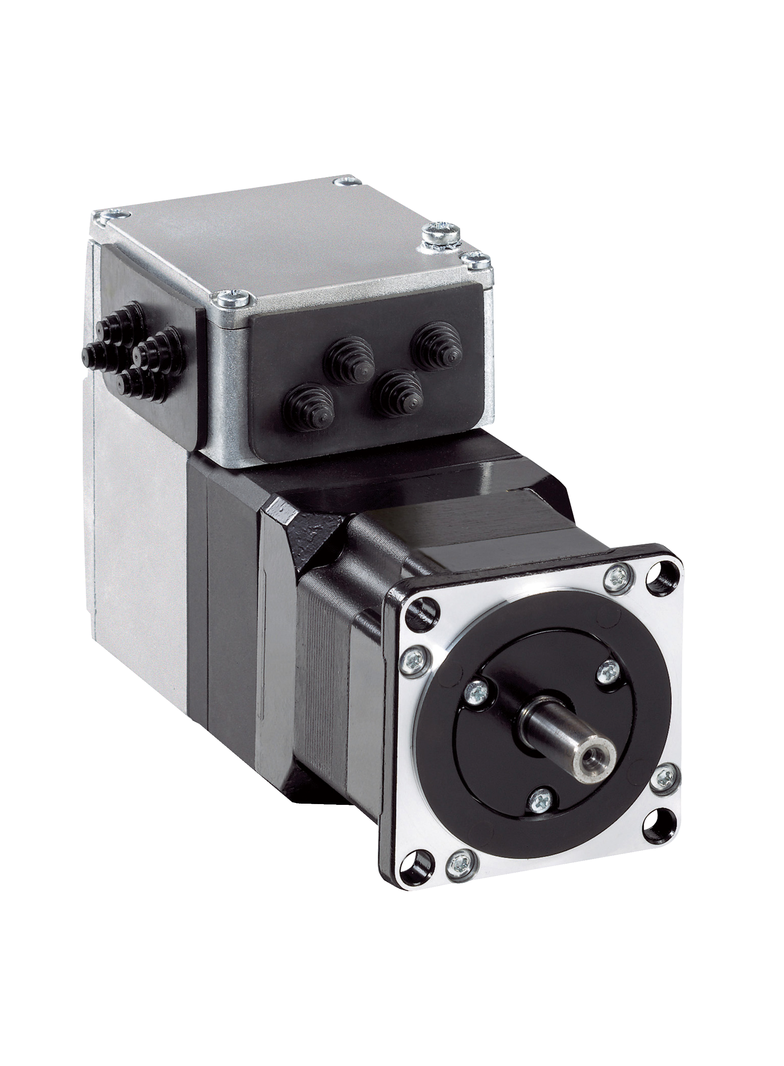

Zintegrowany napęd ILA z serwomotorem - 24..36 V - CANopen - PCB connector ILA1F571TB1A0

Ten produkt należy do serii Lexium ILA, ILE, ILS, oferującej zintegrowane napędy do sterowania ruchem. Jest to zintegrowany napęd z synchronicznym serwomotorem prądu przemiennego bez skrzyni biegów, bez hamowania. Informacja zwrotna jest przekazywana przez enkoder jednoobrotowy. Jego znamionowa prędkość wynosi 5100 obr./min przy 24VDC, 7500 obr./min przy 36VDC. Jego znamionowy moment obrotowy wynosi 0,26 Nm. Zawiera 4 sygnały, które mogą być używane jako wejście lub wyjście. Zintegrowany napęd składa się z elektroniki sterującej z interfejsem komunikacyjnym dla CANopen magistrali DS301 oraz synchronicznego serwomotoru prądu przemiennego. Jego szybkości transmisji wynoszą 50, 100, 125, 250, 500, 800 i 1000 kbaudów. Połączenie elektryczne jest wykonane na złączu płytki drukowanej. Rozmiar kołnierza silnika wynosi 57 mm. Instaluje się z otworami montażowymi 4 × 5,2 mm. Średnica okręgu otworów montażowych wynosi 66,6 mm. Waży 1,4 kg. Integruje interfejs CANopen DS301. Ten produkt posiada certyfikaty cUL, TÜV i UL. Jest kompatybilny z wstępnie zmontowanymi przewodami do interfejsu CANopen i zasilacza. Te pozycje montażowe są dozwolone na 60034-7 jako poziomy wał IM B5, pionowy wał IM V1, pionowy koniec wału w dół, pionowy wał IM V3, pionowy koniec wału w górę. Napędy zintegrowane Lexium są wykorzystywane do tworzenia zdecentralizowanych rozwiązań sterowania ruchem w bardzo kompaktowych urządzeniach. Zintegrowane napędy do sterowania ruchem z silnikiem krokowym, serwonapędowym lub bezszczotkowym DC.
