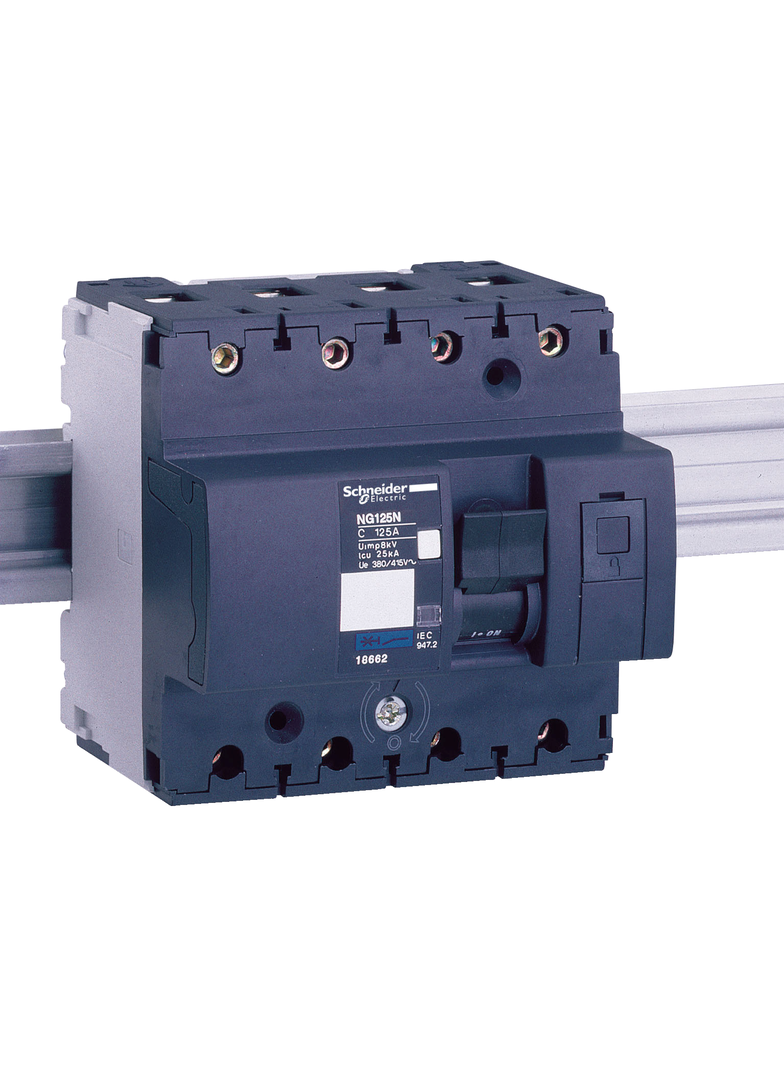

Wyłącznik nadprądowy Acti9 NG125N-C125-4 C 125A 4-biegunowy

Acti9 NG125N to wyłącznik automatyczny niskiego napięcia. Jest to wyłącznik automatyczny 4P z 4 chronionymi biegunami, prądem znamionowym 125A i krzywą zadziałania C. Znamionowa zdolność wyłączania zwarć wzrasta do 25 kA przy 380VAC do 415VAC zgodnie z normą EN/IEC 60947-2 i 25 kA przy 380VAC do 415VAC zgodnie z normą EN/IEC 60947-2. Jest on zgodny zarówno z normą mieszkaniową EN/IEC 60898-1, jak i przemysłową EN/IEC 60947-2. Ten miniaturowy wyłącznik automatyczny chroni obwody przed zwarciem i prądem przeciążenia. Nadaje się do izolacji w sektorze przemysłowym zgodnie z normą IEC/EN 60947-2. Wyłączenie od zwarcia jest sygnalizowane przez czerwoną lampkę stanu mechanicznego na przedniej stronie wyłącznika automatycznego. Ma wytrzymałość elektryczną sięgającą 5000 cykli i wytrzymałość mechaniczną sięgającą 20000 cykli. Napięcie robocze UE wynosi od 380VAC do 415VAC. Znamionowe napięcie izolacji interfejsu użytkownika wynosi 690VAC. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi 8 kV. Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Można go zamontować na szynie DIN. Jego szerokość wynosi 12 nachyleń o 9 mm. Stopień zanieczyszczenia wynosi 3. Kategoria nadnapięciowa to IV. Wymiary to (szer.) 108 mm x (wys.) 103 mm x (gł.) 81 mm. Waga wynosi 0,96 kg. Posiada stopień ochrony IP20 (zgodnie z IEC/EN 60529) na zaciskach w obudowie. Temperatura robocza wynosi od -30°C do 70°C. Temperatura przechowywania wynosi od -40°C do 70°C.
