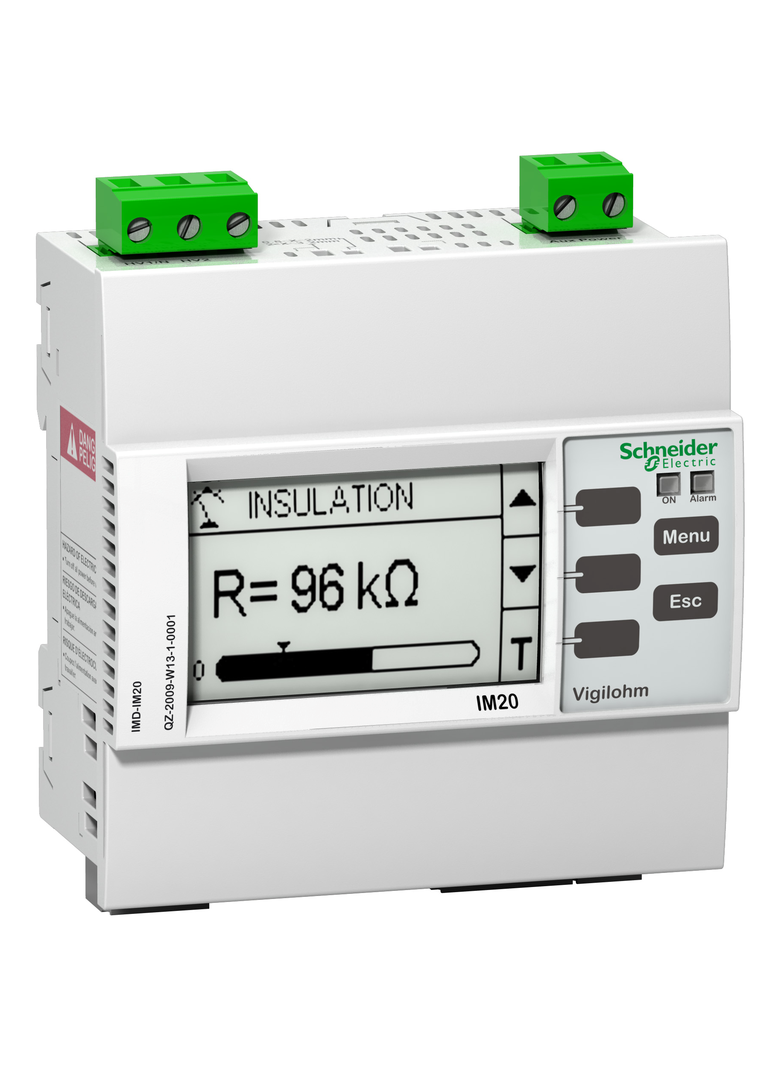

Vihilohm Urządzenie kontroli stanu izolacji IM20 110-415VCA

To urządzenie należy do rodziny Vigilohm zaprojektowanych do monitoringu nieuziemionych/IT sieci elektrycznych, zgodnie z normami instalacji i produktów. Zgodnie z normami zaleca się wyposażenie systemów w urządzenia monitorujące izolację (IMD). To urządzenie jest przeznaczone do monitorowania systemów AC, DC i ACDC średniej wielkości, z ograniczonymi zakłóceniami. Mierzy rezystancję izolacji systemu poprzez wprowadzanie prądu zmiennego o niskiej częstotliwości między sieć a uziemienie. Konfiguracja zostanie ustawiona w zależności od instalacji. Ustawienia są dostępne z przodu urządzenia, za pośrednictwem ekranu HMI. Nastawy to progi alarmowe od 0,5 kiloma do 500 kilomów i opóźnienie alarmu od 0 do 7200 sekund. Monitoruje sieci do 600VAC po podłączeniu do przewodu neutralnego, 480 V po podłączeniu do linii i 345VDC, z obsługą do 70 mikrofarad. Czarno-biały ekran może wyświetlać rezystancję izolacji od 100 omów do 10 megomów, pojemność i zakłócenia tymczasowe. Automatyczny test rozpoczyna się automatycznie co 5 godzin i na żądanie. Jeżeli rezystancja izolacji systemu spadnie poniżej nastawionego progu, co oznacza wystąpienie zwarcia doziemnego, przez przekaźnik wyjściowy IMD zostanie uruchomiony alarm. Gdy nie będzie monitorowana usterka, alarm zostanie skasowany, przekaźnik alarmowy powróci do normalnego stanu. Urządzenie może być dostarczane przez 110VAC do źródła 415VAC lub 125VDC do 250VDC, wszystkie z tolerancją plus lub minus 15%. Produkt ten można zainstalować na szynie DIN lub zamontować podtynkowo, z wejściem blokującym. Zabezpieczenie od przodu to IP52, od tyłu IP20 i kategoria przepięcia III. Urządzenie monitorujące jest wyposażone w port komunikacyjny RS485, protokół Modbus.
