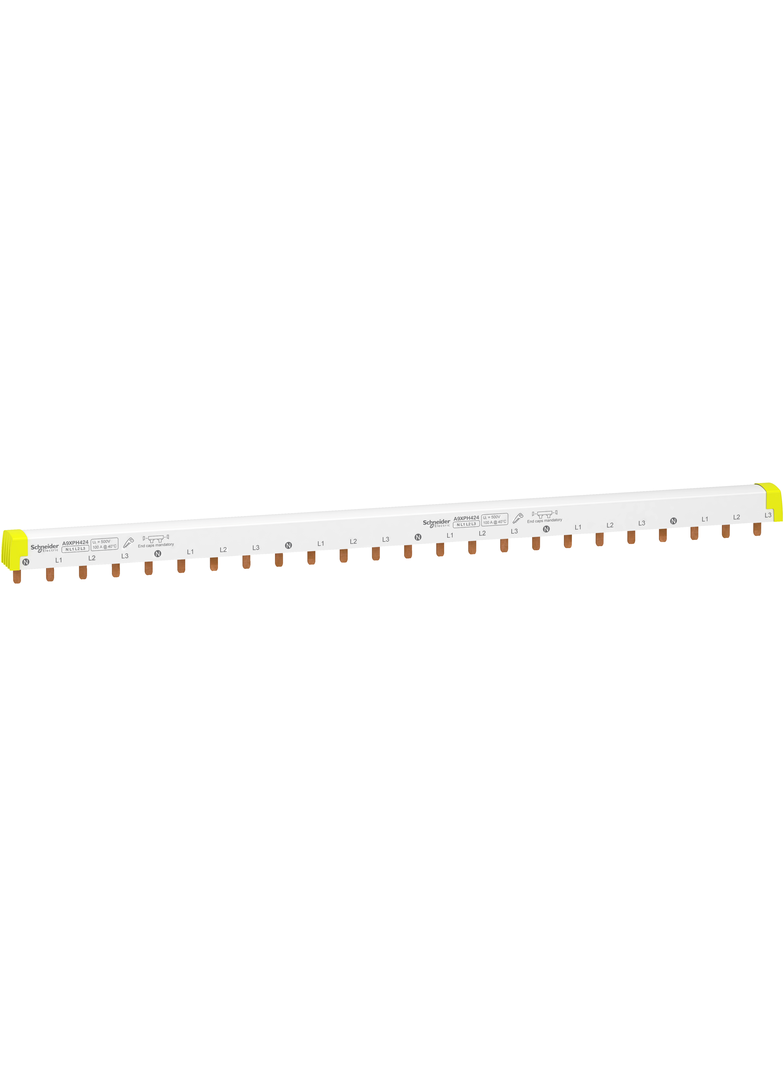

Szyna sztyftowa Acti9 A9XPH424 100A 3+N-biegunowa 24 moduły

Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 24-modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji N+3L. Typ to NL1L2L3 (Neutral, Line). Jest to zestaw 1 urządzenia. Nadaje się do 6 urządzeń (3P+N). Długość wynosi 430 mm. Całkowita liczba modułów o szerokości 18 mm wynosi 24. Przekrój pinów wynosi 16 mm2. Typ połąc zenia elektrycznego to pin. Liczba faz wynosi 3, a liczba biegunów wynosi 4. Znamionowy prąd roboczy Ie w temperaturze 40°C wynosi 100A. Prąd zwarciowy Isc jest zgodny ze zdolnością wyłączania wyłączników Schneider Electric. Znamionowe napięcie izola cji Ui wynosi 500V AC. Znamionowe napięcie robocze Ue wynosi 415V AC. Kolor urządzenia to biały RAL 9003. Stopień zanieczyszczenia wynosi 3. Zgodnie z normą IEC 60695-2-1 odporność ogniowa jest samogasnąca w temperaturze 960°C w ciągu 30 sekund. Urządzenie jest zgodne z normami IEC 60947-7-1 oraz IEC 61439-2.
