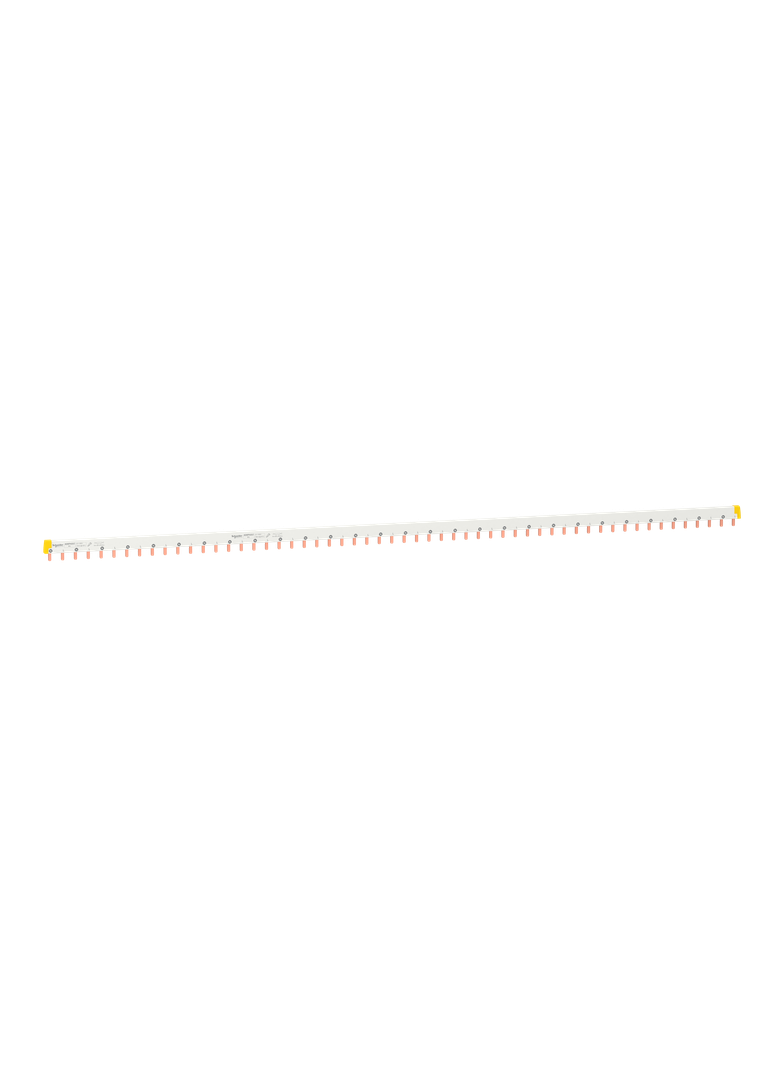

Szyna sztyftowa Acti9 A9XPH257 100A 2-biegunowa 57 modułów

Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 57-modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji 1L+N. Typ to NL (Neutral, Line). Jest to zestaw 1 urządzenia. Nadaje się do 28 urządzeń (1P+N). Długość wynosi 1000 mm. Całkowita liczba modułów o szerokości 18 mm wyn osi 57. Przekrój pinów wynosi 16 mm2. Typ połącze nia elektrycznego to pin. Liczba faz wynosi 1, a liczba biegunów wynosi 2. Znamionowy prąd roboczy Ie w temperaturze 40°C wynosi 100A. Prąd zwarciowy Isc jest zgodny ze zdolnością wyłączania wyłączników Schneider Electric. Znamionowe napięcie izolacji Ui wynosi 500V AC. Znamionowe napięcie robocze Ue wynosi 415V AC. Kolor urządzenia to biały RAL900 3. Stopień zanieczyszczenia wynosi 3. Zgodnie z normą IEC 60695-2-1 odporność ogniowa jest samogasnąca w temperaturze 960°C w ciągu 30 sekund. Urządzenie jest zgodne z normami IEC 60947-7-1 oraz IEC 61 439-2.
