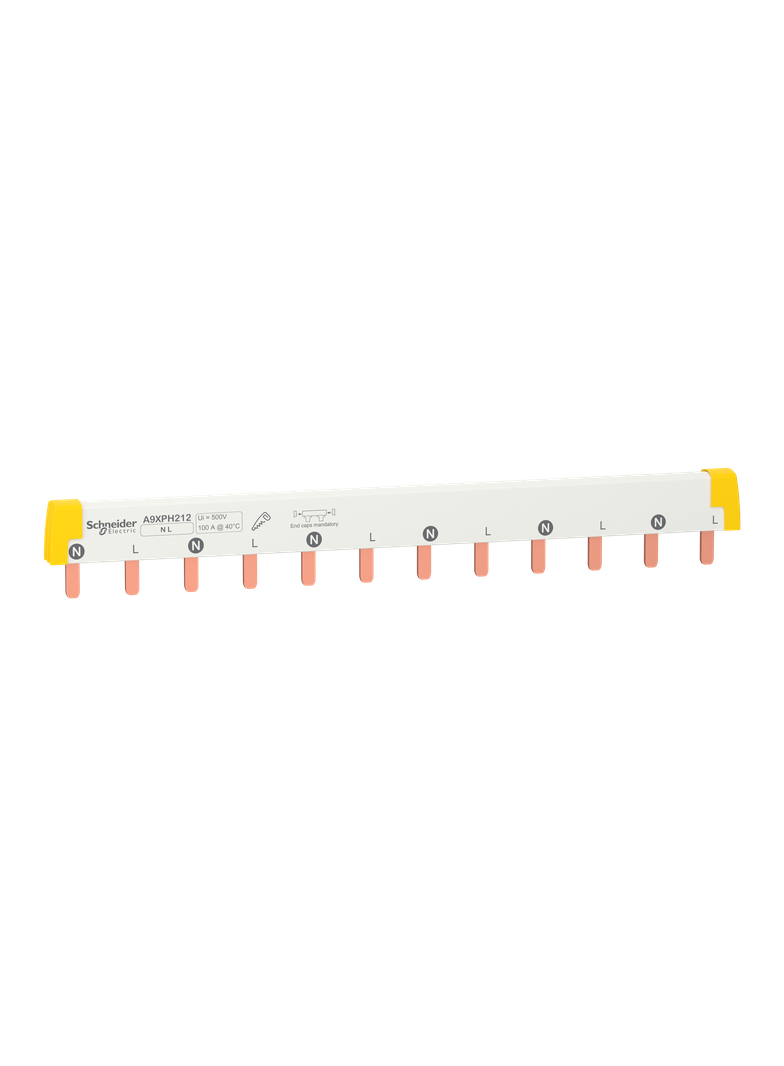

Szyna sztyftowa Acti9 A9XPH212 100A 2-biegunowa 12 modułów

Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 12-modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji 1L+N. Typ to NL (Neutral, Line). Jest to zestaw 1 urządzenia. Nadaje się do 6 urządzeń (1P+N). Długość wynosi 220 mm. Całkowita liczba modułów o szerokości 18 mm wynos i 12. Przekrój pinów wynosi 16 mm2. Typ połączeni a elektrycznego to pin. Liczba faz wynosi 1, a liczba biegunów wynosi 2. Znamionowy prąd roboczy Ie w temperaturze 40°C wynosi 100A. Prąd zwarciowy Isc jest zgodny ze zdolnością wyłączania wyłączników Schneider Electric. Znamionowe napięcie izolacji U i wynosi 500V AC. Znamionowe napięcie robocze Ue wynosi 415V AC. Kolor urządzenia to biały RAL9003 . Stopień zanieczyszczenia wynosi 3. Zgodnie z normą IEC 60695-2-1 odporność ogniowa jest samogasnąca w temperaturze 960°C w ciągu 30 sekund. Urządzenie jest zgodne z normami IEC 60947-7-1 oraz IEC 6143 9-2.
