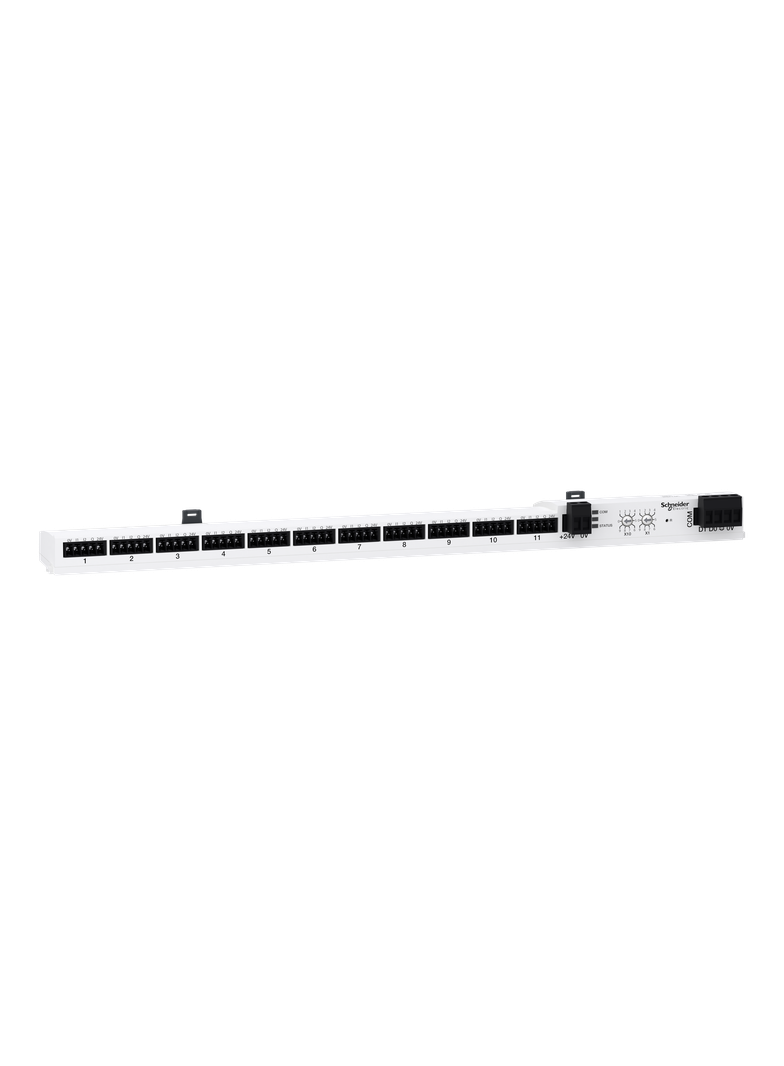

Szyna komunikacyjna Acti9 Smartlink, Modbus

Moduł WE/WY Smart Link Modbus to moduł komunikacyjny z 11 kanałami. Komunikuje się z urządzeniami pomocniczymi iACT24 dla styczników iCT, iATL24 dla przekaźników impulsowych iTL, iOF+SD24 dla iC60, iID, ARA, RCA i iSW-NA. Musi być skojarzony z serwerem paneli Ecostruxure PAS600 lub PAS800, dzięki sieci Modbus RS485. Służy do przesyłania danych z urządzeń Acti 9 do sterownika PLC lub systemu monitorowania sieci dzięki sieci Ethernet. Komunikuje się również z OF+SD24 dla C60, C120, DPN, ID i C60H-DC, Ti24 dla RCA iC60 i Reflex iC60. Dostarczany jest z 1 zasilaczem sieciowym 24VDC, 2 śrubami do montażu na Linergy FM80. Łącze to Modbus, RTU RS485 połączenie szeregowe. Szybkość transmisji można samodzielnie dostosować w zakresie od 9600 do 38400 bodów. Zakres adresowania Modbus wynosi od 1 do 99. Jest to 4-żyłowy typ magistrali RS485. Jest to połączenie wtykowe. Maksymalna długość magistrali wynosi 1000 m. Maksymalna długość kabla i zestawów kabli wynosi 500 m. Zasilanie napięciowe wynosi 24VDC +/- 10%. Maksymalny prąd wejściowy wynosi 1,5 A. Maksymalny prąd rozruchowy wynosi 7 A. Stopień ochrony to IP20. Stopień zanieczyszczenia wynosi 3. Jest on zgodny z dyrektywą RoHS. Czas zapisywania pamięci wynosi 10 lat. Wymiary wynoszą 359 milimetrów szerokości, 23 milimetry wysokości i 42 milimetry głębokości. Waga wynosi 188 g. Temperatura robocza wynosi od -25°C do + 60°C i tylko +50°C w przypadku montażu pionowego. Temperatura przechowywania wynosi od -40°C do + 80°C. Ten produkt jest zgodny z normą IEC61010-2-201.
