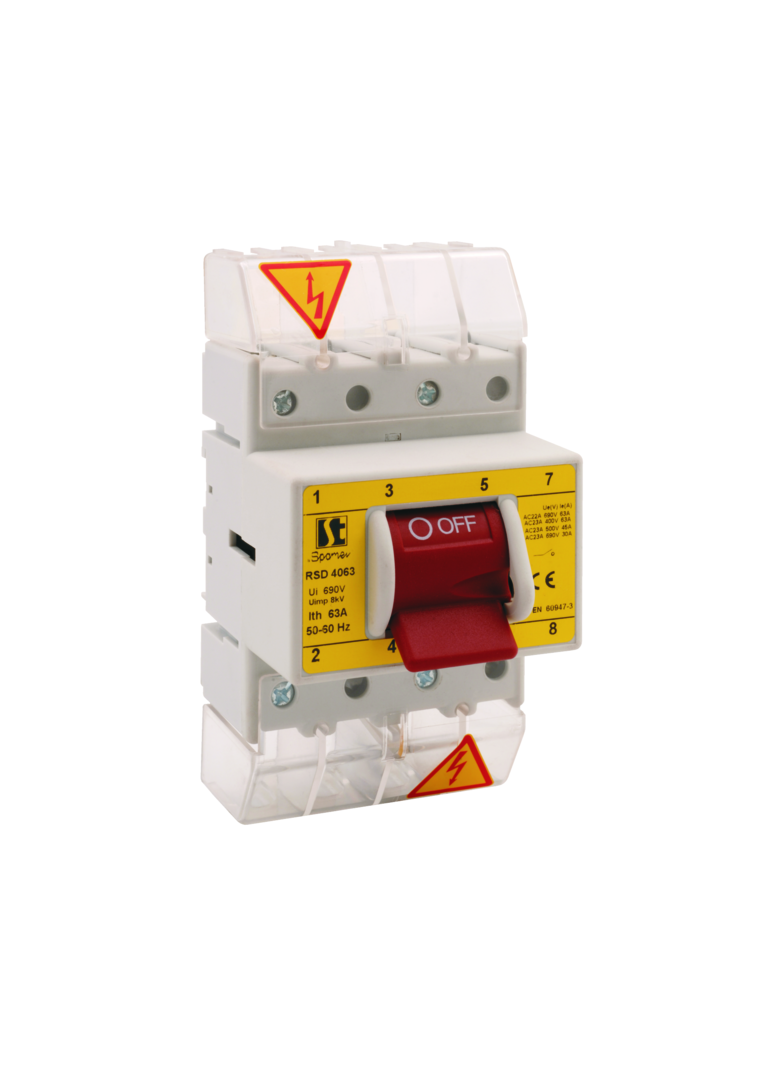

ROZŁĄCZNIK DŹWIGN.3 BIEGUN. 63A STANDARD

Zastosowanie
Kompaktowe rozłączniki RSD przeznaczone są do pracy w obudowach o znamionowym napięciu do 690 V, w kategoriach użytkowania AC-21A…AC-23A oraz w obudowach prądu stałego o napięciu do 220 V. Rozłączniki mogą być instalowane w pomieszczeniach zamkniętych
(3 stopień zanieczyszczenia – przeznaczenie przemysłowe), w temperaturze od -40°C do +70°C. Wysokość miejsca zainstalowania do 2000 m n.p.m.

Przeznaczone są do pracy jako:
• rozłączniki główne
• rozłączniki awaryjne

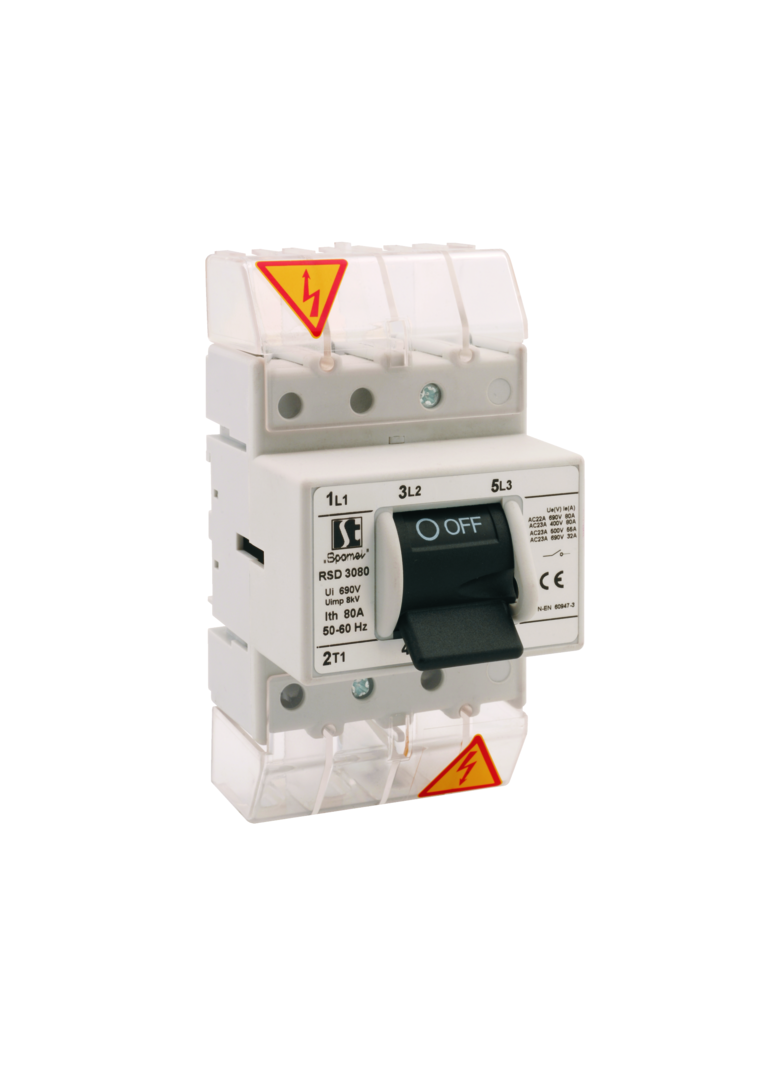

Nowe rozłączniki dźwigniowe RSD poszerzają rodzinę rozłączników izolacyjnych RSI. Występują w dwóch wykonaniach: z czołem srebrno-czarnym i żółto-czerwonym jako rozłącznik 3 biegunowy, 3 biegunowy z N rozłączalnym i 4 biegunowy. Rozłączniki RSD są zgodne z postanowieniami normy: PN-EN 60947-3.

Budowa
Rodzina łączników RSD spełnia wszystkie wymagania stawiane nowoczesnej aparaturze niskonapięciowej i jest zgodna z dyrektywami: 73/23/EWG i 93/68/EWG.
Rodzina RSD posiada następujące cechy:
• wysokie parametry elektryczne i niezawodne działanie aparatu zapewnione przez samoczyszczący układ nożowych styków oraz efektywne komory gaszeniowe,
• niezawodny mechanizm napędowy gwarantujący załączanie i wyłączanie aparatu niezależnie od szybkości przełączania przez operatora,
• bezpieczeństwo obsługi zapewnione przez osłony zacisków o stopniu ochrony IP20 dostarczane w standardzie,
• szybkie mocowanie na szynie TS35,
• możliwość mocowania w większości standardowych rozdzielni bez żadnych dodatkowych elementów (wysokość płyty przedniej 45 mm),
• możliwość zablokowania napędu i zabezpieczenia pokrętła w pozycji wyłącz (0-OFF) za pomocą kłódki,
• bezpieczne zaciski podłączeniowe,
• przyłączanie przewodów nieobrobionych (bez końcówek kablowych) do 25 mm,
• niezawodna identyfikacja stanu rozłącznika – pokrętło zawsze wskazuje aktualną pozycję styków,
• materiały użyte do produkcji nadają się do powtórnego przetworzenia i są przyjazne dla środowiska.
