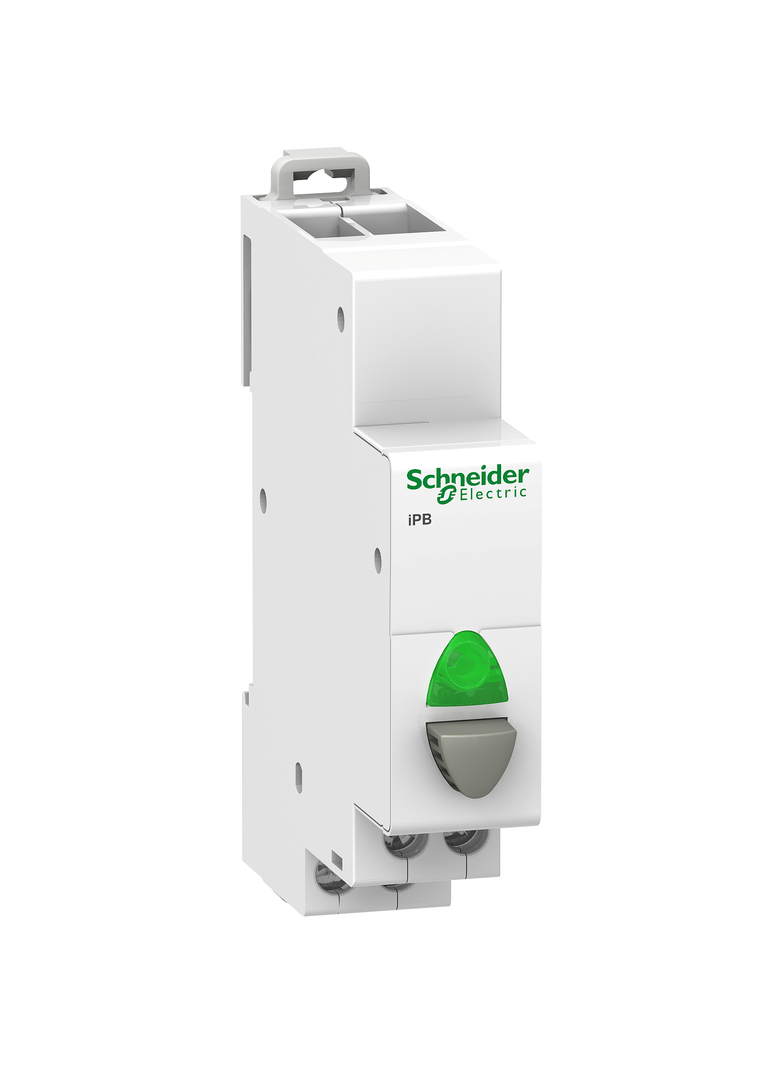

Przycisk pojedynczy z lampką (z samopowrotem) Acti9 iPB-20-10-I 20A 1NO 110-230 VAC

Acti9 iPB to modułowy przycisk z lampką kontrolną służący do sterowania obwodami elektrycznymi za pomocą impulsów. Jest to pojedynczy styk normalnie otwarty (NO) z bezobsługowym wskaźnikiem świetlnym LED. Przycisk jest szary. Dioda LED jest zielona i niewymienna. Ścianę z separacją faz można podziel ić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Wyposażony jest w zaciski schodkowe ułatwiające podłączenie. Moment dokręcania połączenia wynosi 1N.m dla typu wkrętaka PZ1. Znamionowe napięcie robocze Ue wynosi 250 VAC. Znamionowy prąd roboczy Ie wynosi 20A. Częstotliwość robocza wynos i 50Hz. Złącze umożliwia podłączenie sztywnych kabli miedzianych o przekroju od 0,5 mm² do 2×2,5 mm². Połączenie umożliwia stosowanie kabli miedzianych elastycznych lub z tulejką o przekroju od 0,5 mm² do 2×2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000. Wytrzymałość wynosi 30000 ope racji z kategorią prądu AC22 przy cos phi=0,8. Napięcie zasilania kontrolki wynosi od 110V AC do 230V AC. Pobór mocy wskaźnika LED wynosi 0,3W. Żywotność diody LED wynosi 100000 godzin przy stałej wydajności świetlnej. Szerokość w modułach o szerokości 9 mm wynosi 2. Wymiary to (szer.) 18 mm x (wys. ) 82 mm x (gł.) 71 mm. Stopień zanieczyszczenia wynosi 3. Tropikalizacja wynosi 2 (wilgotność względna 95% przy 55°C). Temperatura pracy wynosi od -35°C do +70°C. Temperatura przechowywania wynosi od -40°C do +80°C. Urządzenie jest zgodne z normami IEC 60669-1 i IEC 60947-5-1.
