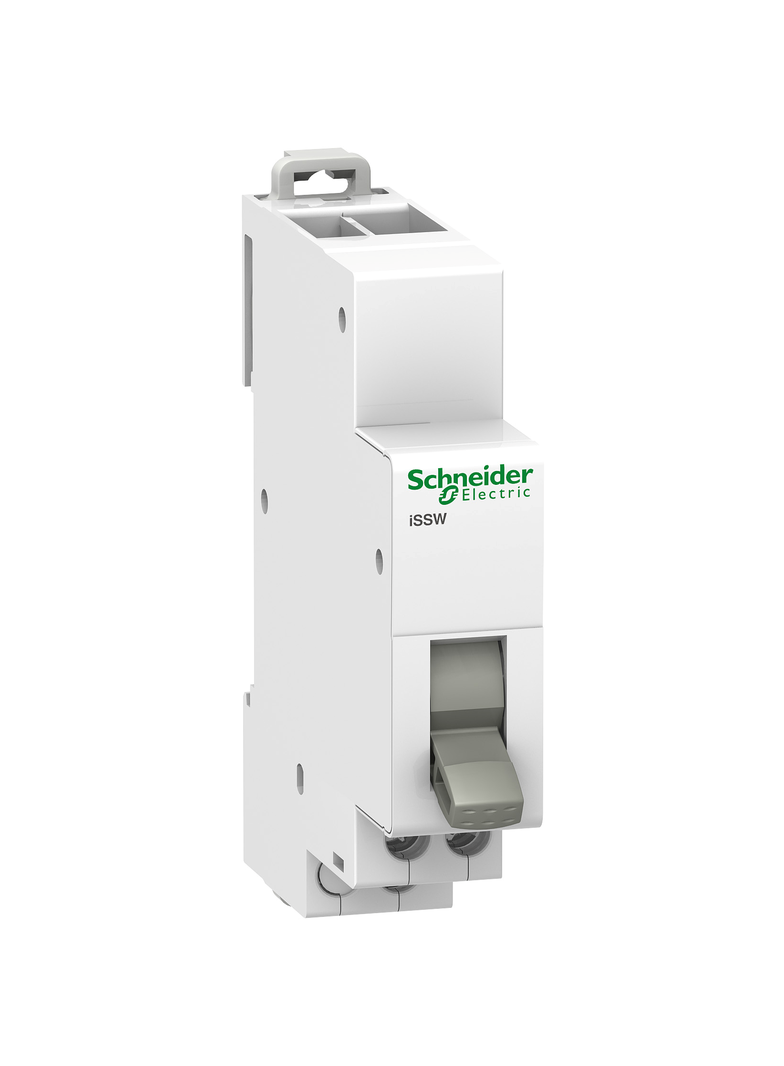

Przełącznik pojedynczy Acti9 3-pozycyjny iSSW-20-1-3 20A 1CO

Acti9 iSSW to przełącznik służący do ręcznego sterowania obwodami elektrycznymi. Jest to 3-pozycyjny przełącznik z 1 stykiem przełączającym (1 C/O). Oddzieloną fazowo ścianę można podzielić, aby przepuszczać wszystkie typy szyn zbiorczych. Jest dostarczany z rozłożonymi w czasie zaciskami, co upraszcza podłączenie. Moment dokręcania połączenia wynosi 1N.m dla wkrętaka typu PZ1. Znamionowe napięcie robocze wynosi 250VAC. Znamionowy prąd roboczy Ie wynosi 20 A. Częstotliwość pracy wynosi 50 Hz. Połączenie umożliwia prowadzenie sztywnych kabli miedzianych o przekroju od 0,5 mm² do maksymalnie 2 × 2,5 mm². Połączenie umożliwia elastyczne lub z przewodami miedzianymi z tulejką od 0,5 mm² minimum do 2×2,5 mm² maksimum. Liczba cykli otwarcia i zamknięcia (O-C) jest 30000. Wytrzymałość to 30000 działania z kategorią prądu AC22 poniżej cos phi=0,8. Szerokość w nachyleniu 9 mm wynosi 2. Wymiary to (szer.) 18 mm x (wys.) 82 mm x (gł.) 75 mm. Stopień zanieczyszczenia wynosi 3. Tropikalizacja to leczenie 2 (wilgotność względna 95% przy 55°C). Temperatura robocza wynosi od -20°C do +50°C. Temperatura przechowywania wynosi od -40°C do +70°C. Jest zgodny z normami IEC 60669-1 i IEC 60947-5-1.
