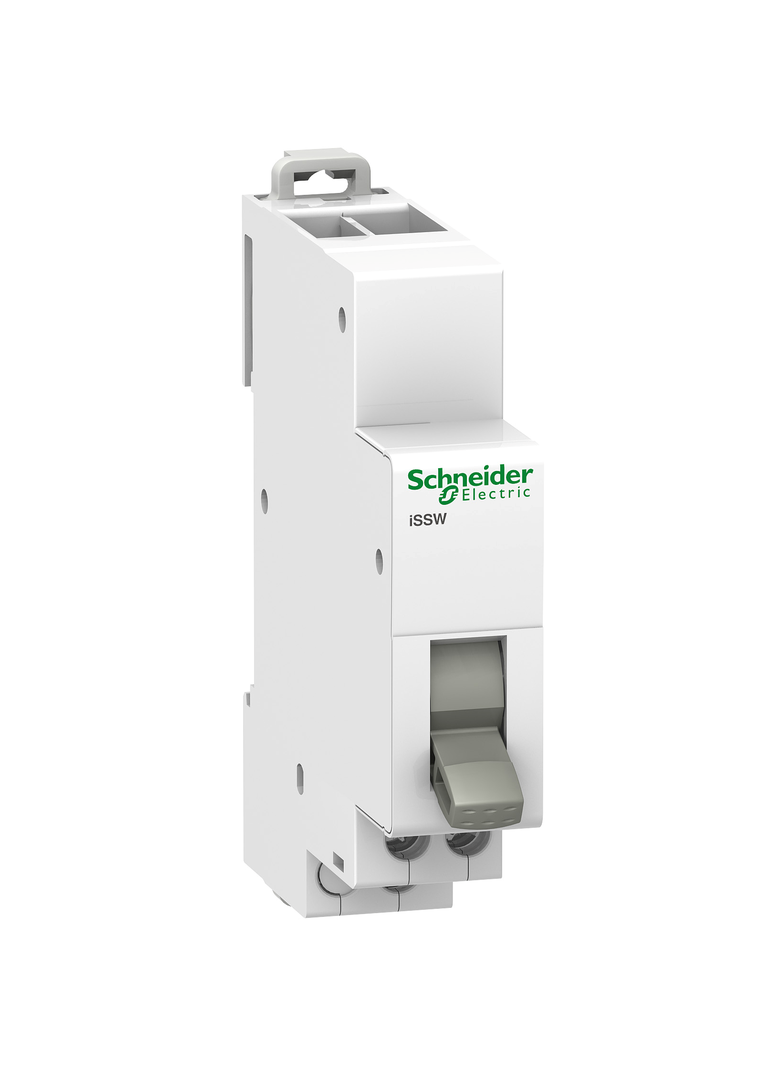

Przełącznik pojedynczy Acti9 2-pozycyjny iSSW-20-1 20A 1CO

Acti9 iSSW to przełącznik liniowy używany do ręcznego sterowania obwodami elektrycznymi. Jest to 2-pozycyjny przełącznik z 1 stykiem przełącznym (1 C/O). Ściankę separującą fazy można podzielić, aby umożliwić przejście wszystkich typów szyn zbiorczych. Przełącznik jest dostarczany z przesuniętymi z aciskami w celu uproszczenia podłączenia. Znamionowe napięcie robocze Ue wynosi 250V AC. Znamionowy prąd roboczy Ie wynosi 20A. Częstotliwość pracy wynosi 50Hz. Złącze umożliwia podłączenie sztywnych kabli miedzianych o przekroju od minimum 0,5 mm² do maksimum 2×2,5 mm². Połączenie umożliwia stosowa nie kabli elastycznych lub z tulejką miedzianą o przekroju od minimum 0,5 mm² do maksimum 2×2,5 mm². Liczba cykli otwarcia i zamknięcia (O-C) wynosi 30000. Wytrzymałość wynosi 30000 operacji z kategorią prądu AC22 dla cos phi=0,8. Szerokość w polach 9 mm wynosi 2. Wymiary to (szer.) 18 mm x (wys.) 8 2 mm x (gł.) 75 mm. Stopień zanieczyszczenia wynosi 3. Stopień tropikalizacji wynosi 2 (wilgotność względna 95% przy 55°C). Temperatura pracy wynosi od -20°C do +50°C. Temperatura przechowywania wynosi od -40°C do +70°C. Urządzenie jest zgodne z normami IEC 60669-1 i IEC 60947-5-1.
