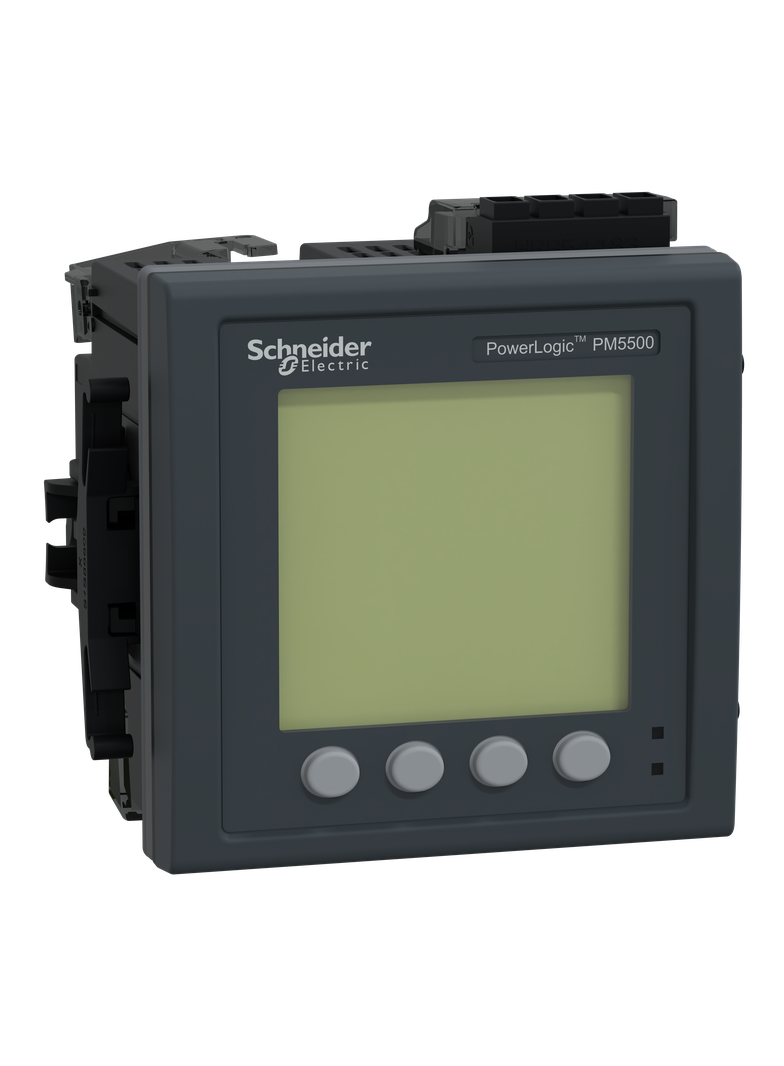

PowerLogic Analizator jakości zasilania PM5500 0,2S Ethernet Modbus IP BACnet DataLog

Urządzenie to jest miernikiem energii montowanym podtynkowo z podświetlanym wyświetlaczem LCD o wymiarach 96 mm na 96 mm. Miernik zapewnia dokładność klasy 0,2S zgodnie z normą IEC 62053-22 i 128 próbek na cykl. Miernik będzie mierzył energię, moc czynną i bierną, napięcie, prąd, częstotliwość, współczynnik mocy i do 63. harmonicznej. Dołącz 1.1 megabajta pamięci dla maksymalnie 14 wybieralnych parametrów z konfigurowalnym interwałem i czasem trwania. Miernik ten posiada również bezpośrednią kontrolę prądu doziemnego. Miernik będzie działał w sieci 50 Hz lub 60 Hz i akceptuje napięcie zasilania w zakresie od 100 do 480 VAC i od 125 do 250 VDC. Prąd znamionowy linii dla tego miernika wynosi 1A lub 5A i obsługuje konfiguracje jedno- i neutralne, trójfazowe lub trójfazowe i neutralne. Zakres napięcia pomiarowego pomiędzy fazami wynosi od 20 do 690 VAC przy 45 do 65 Hz. Zakres pomiarowy pomiędzy fazą i przewodem neutralnym wynosi 20 do 400VAC przy 45 do 65 Hz. Protokoły komunikacyjne to przewody Modbus RTU i ASCII 2 z obsługą portu RS485 oraz protokołów Modbus TCP/IP, Ethernet/IP i BACnet/IP opartych na 10/100 Mbit/s, kaskadowy Ethernet z obsługą portu RJ45. Wbudowane funkcje komunikacyjne umożliwiają obsługę protokołu DNP 3.0, dostęp do wbudowanego serwera WWW oraz bramki szeregowej do Ethernet. Miernik ma również cztery wejścia cyfrowe z obsługą WAGES i dwa wyjścia cyfrowe. Istnieje 52 konfigurowalnych alarmów i obsługuje osiem harmonogramów taryfowych. Wymiary produktu są następujące: szerokość 3,78 cala (96 milimetrów), głębokość 3,03 cala (77 milimetrów), wysokość 3,78 cala (96 milimetrów) i waga produktu 15,9 cala (450 g).
