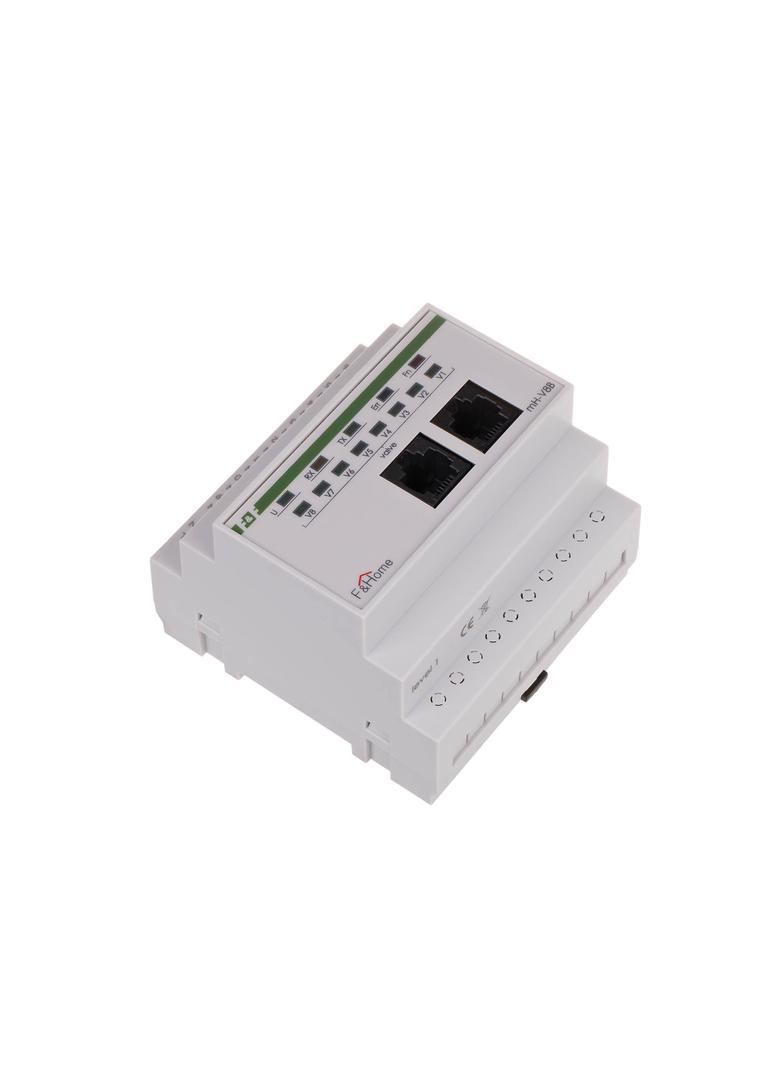

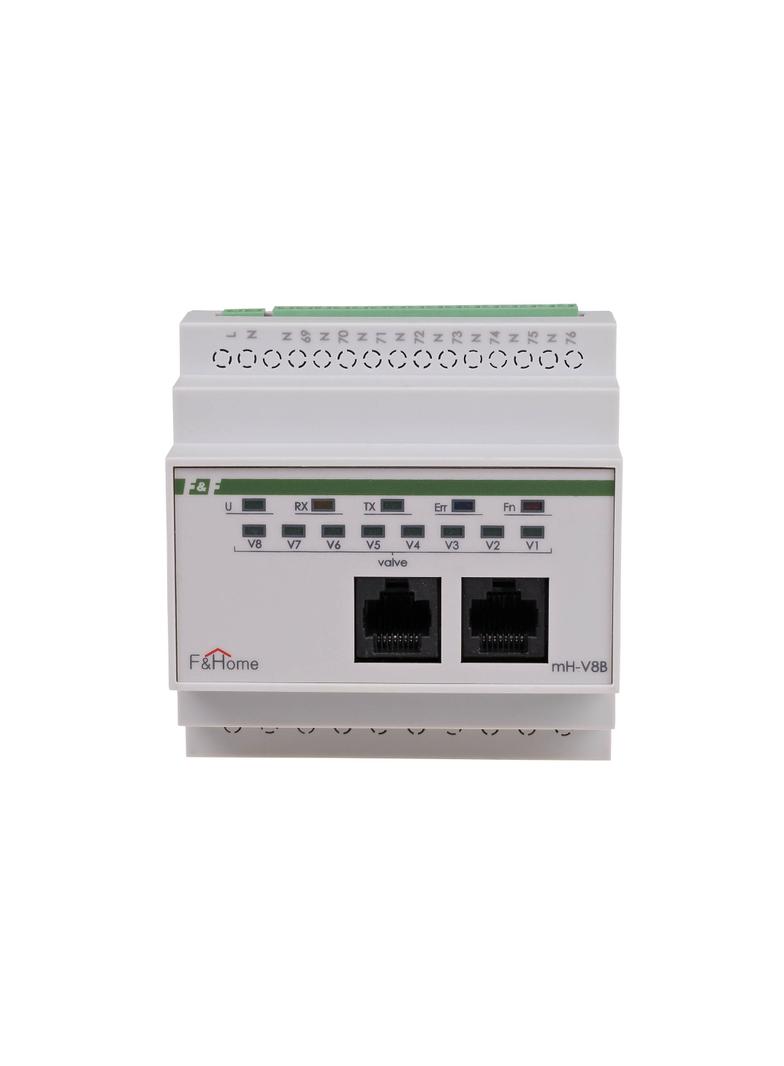

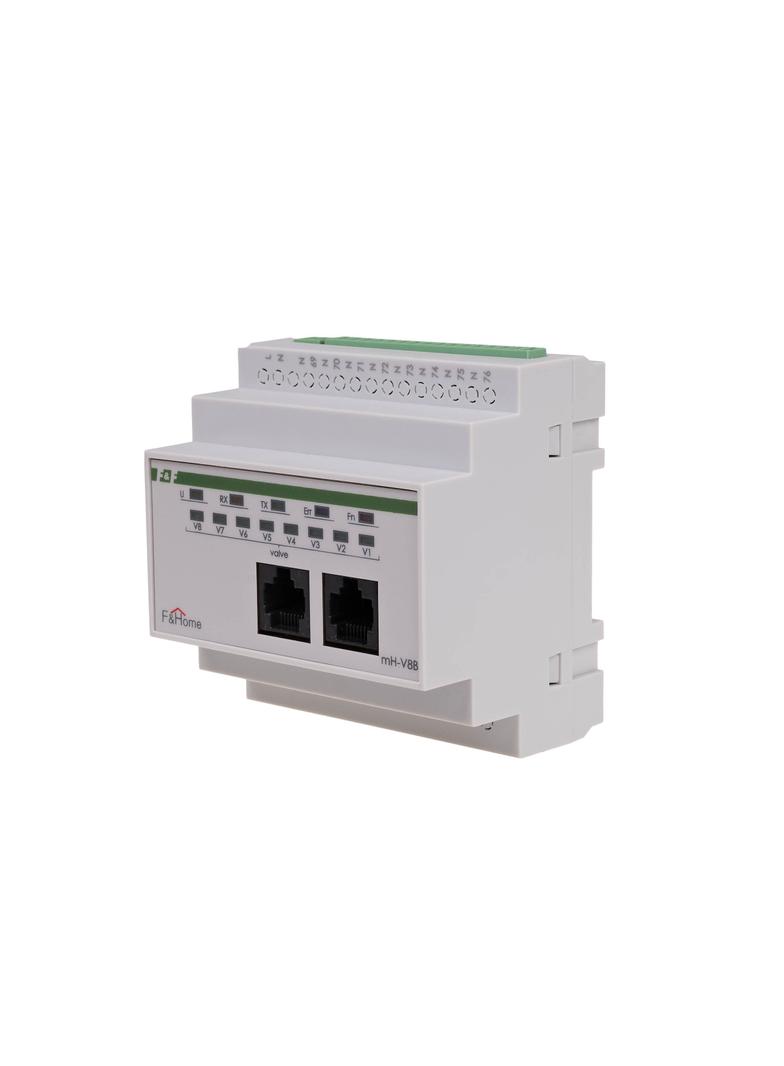

Moduł zaworów (8 zaworów) LEVEL 10
- ETIM
- EC001586
- Waga
- 0.22
- Szerokość
- 0.104
- Głębokość
- 0.075
Moduł mH-V8 jest ośmiokanałowym modułem wykonawczym sterującym pracą elektrozaworów podłączonych do wyjść modułu i przystosowany jest do pracy z modułami czujników temperatury mH-S8. Moduł montowany jest w rozdzielni i zajmuje pole 5 modułów, a napięcie zasilania modułu wynosi 230 VAC. Moduł nadaje się do sterowania elektrozaworami w obwodach ogrzewania (zazwyczaj zainstalowanymi na kolektorze) o napięciu cewki 230 VAC i działa na zasadzie włącz-wyłącz, niezależnie od głównego panelu dotykowego (stanowi autonomiczną parę z modułem mH-S8 znajdującego się na tym samym poziomie). W przypadku potrzeby stosowania podłączenia większej ilości czujników temperatury można zastosować kilka modułów mH-V8, przy czym należy pamiętać że muszą to być moduły kolejnych poziomów (mH-V8 – poziom 1, mH-V8-poziom 2, …). Wejścia / wyjścia Moduł mH-V8 oferowany jest w wykonaniu na różne poziomy, umożliwiając w ten sposób rozbudowę sieci wejść/wyjść podłączonych do systemu F&Home. W pierwszej kolejności należy instalować moduł z poziomu 1, następnie z poziomu 2, itd. Każdy z poziomów charakteryzuje się oddzielną numeracją, dzięki czemu zapewniony jest łatwiejszy montaż instalacji. Zestawienie wyjść dla modułu mH-V8 przedstawione jest w poniższej tabeli. Zasada działania Moduł wykonawczy mH-V8 sterowany jest poprzez sieć CAN z modułu czujnikowego mH-S8 znajdującego się na tym samym poziomie. W zależności od ustalonego programu pracy oraz wskazania temperatury na danym wejściu czujnikowym wyzwolone będzie odpowiednie wyjście modułu mH-V8. Para modułów mH-S8 – mH-V8 działa niezależnie od głównego panelu dotykowego, który służy tylko do ustalenia programu pracy. Uszkodzenie lub brak panelu dotykowego nie przerywa pracy układu regulacji temperatury.
