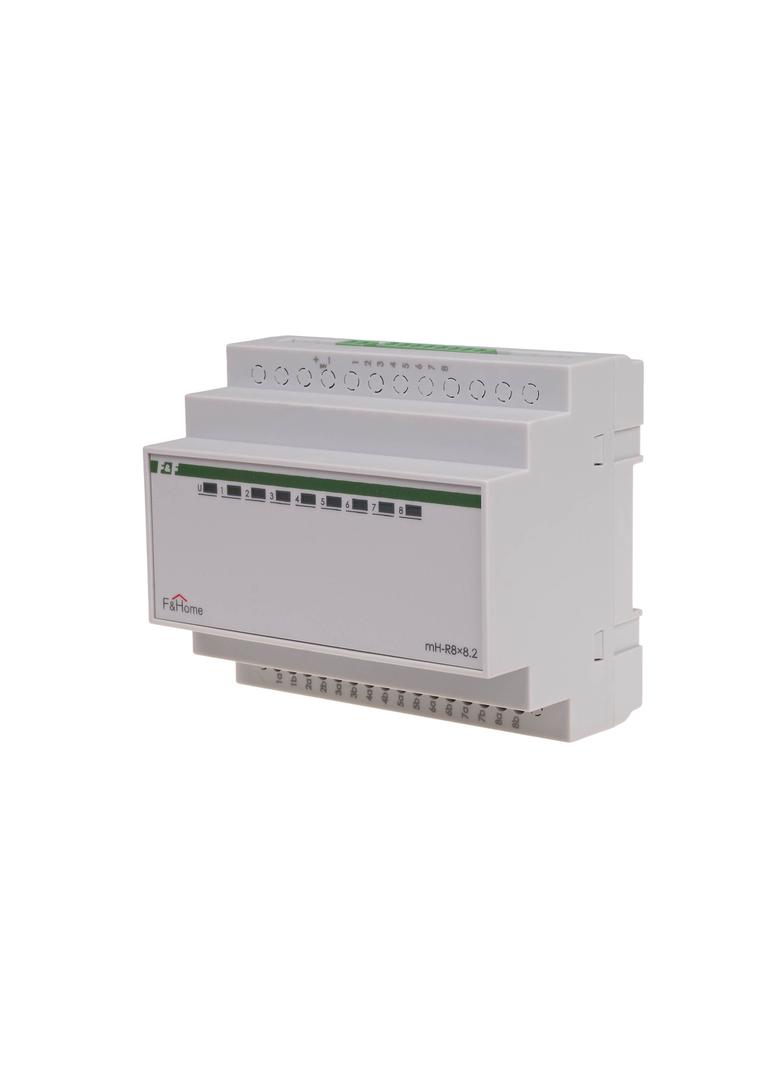

Moduł przekaźników (8 szt 8A)

Moduł przekaźnikowy mH-R8x8 jest modułem wykonawczym przeznaczonym do bezpośredniego podłączenia do modułów sterujących mH-IO32, mH-E16 oraz mH-IO12E6. Moduł wyposażony jest w osiem niezależenie sterowanych wyjść typu NO (normalnie otwarte) o maksymalnej obciążalności 8A . Moduł montowany jest w rozdzielni, zajmuje pole 6 modułów i zasilany jest napięciem 24VDC. Zamknięcie styku odbywa się poprzez podanie na odpowiadające mu wejście sygnału +24V. Uwagi Wejścia w module zlokalizowane są na górze, a wyjścia na dole. Należy zwrócić szczególną uwagę na polaryzację zasilania modułu i upewnić się, że jest poprawnie podłączony do modułów mH-IO32, mH-IO12E6 lub mH-E16. W przypadku potrzeby załączania dużych prądów należy zastosować większe przekaźniki mH-R2x16 lub dodatkowe styczniki.
