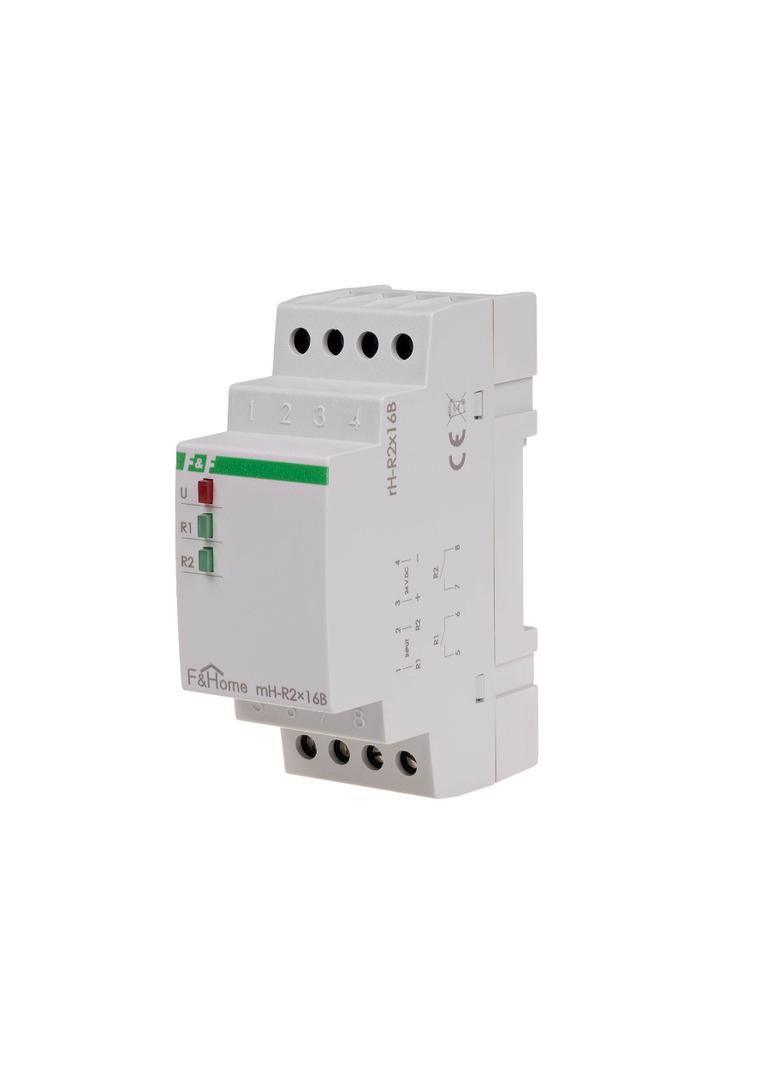

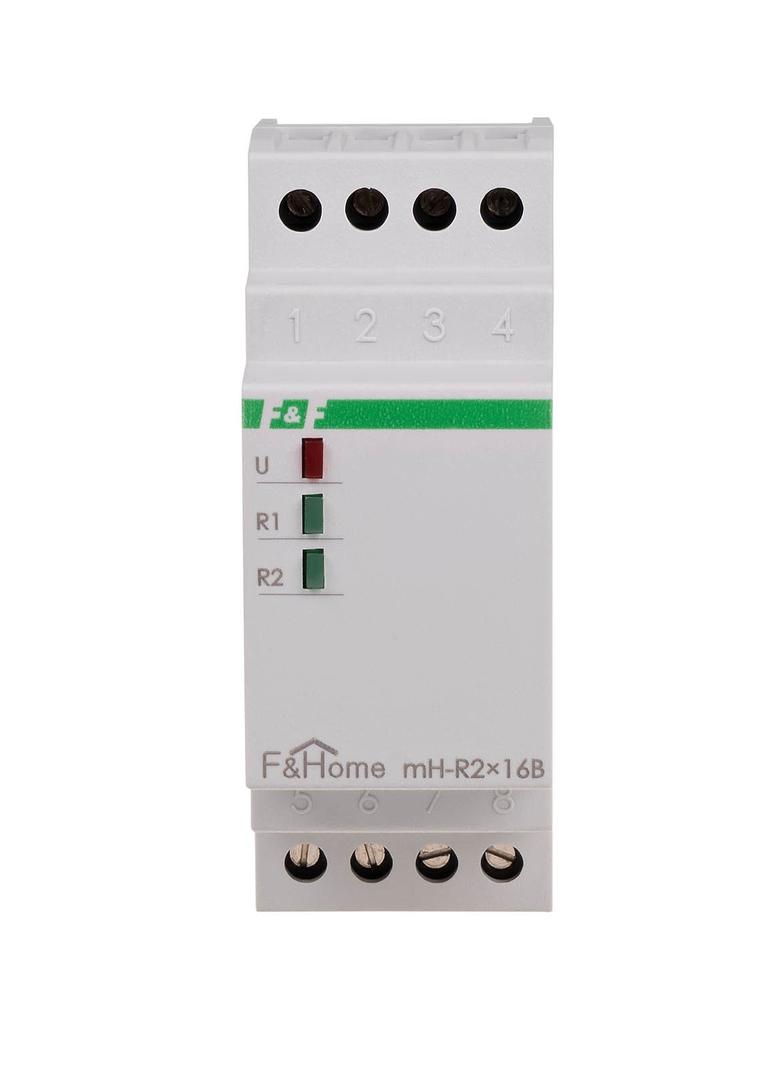

Moduł przekaźników (2 szt 16A)

Moduł przekaźnikowy mH-R2x16 jest modułem wykonawczym przeznaczonym do bezpośredniego podłączenia do modułów sterujących mH-IO32, mH-E16 oraz mH-IO12E6. Moduł wyposażony jest w dwa niezależenie sterowane wyjścia typu NO (normalnie otwarte) o maksymalnej obciążalności 16A . Moduł montowany jest w rozdzielni, zajmuje pole 2 modułów i zasilany jest napięciem 24VDC. Zamknięcie styku odbywa się poprzez podanie na odpowiadające mu wejście sygnału +24V. Uwagi Wejścia w module zlokalizowane są na górze, a wyjścia na dole. Należy zwrócić szczególną uwagę na polaryzację zasilania modułu i upewnić się, że jest poprawnie podłączony do modułów mH-IO32, mH-IO12E6 lub mH-E16.
