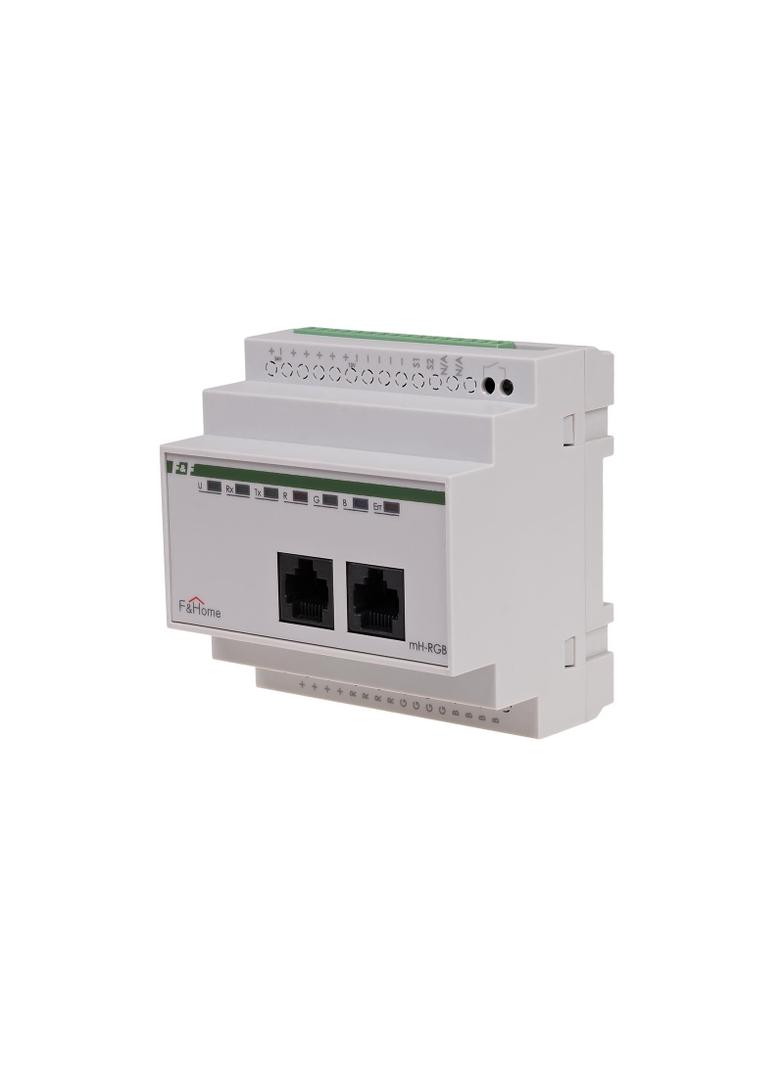

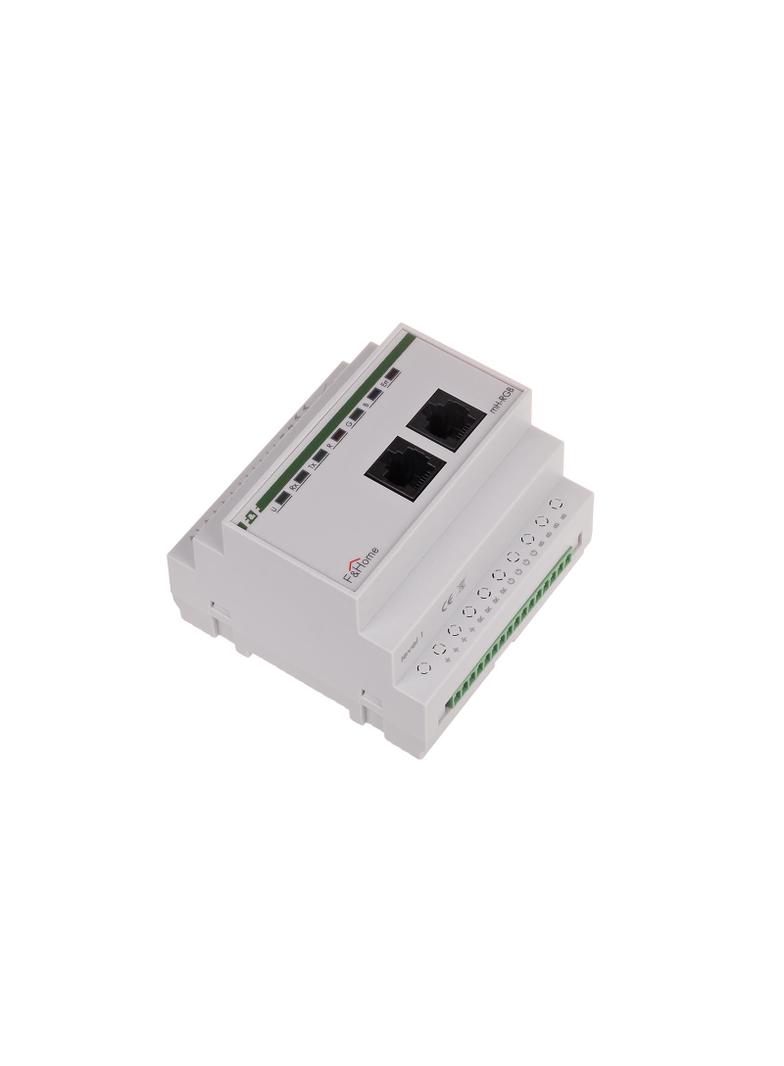

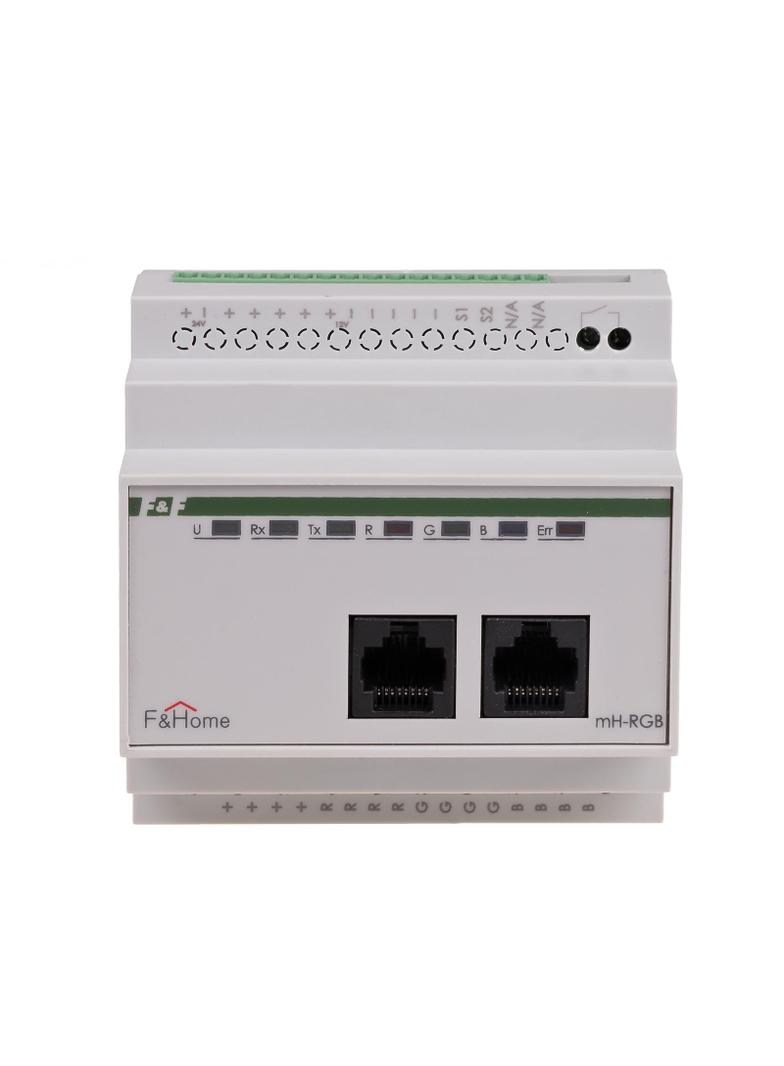

Moduł LED RGB 1 kanał - LEVEL 3

Moduł RGB przystosowany jest do sterowania niskonapięciowych (12V) źródeł światła LED na zasadzie ustawiania jasności i barwy oświetlenia. Do modułu należy podłączyć wielobarwne źródła RGB (np. paski, węże RGB) i regulować jasność oraz barwę światła. W przypadku źródeł światła RGB należy stosować źródła ze stałym plusem zasilania (sterowanie minusem). Moduł posiada dwa wejścia lokalne: jedno do podłączenia przycisku działającego analogicznie jak w ściemniaczach (krótkie przyciśnięcie włącza-wyłącza, dłuższe przytrzymanie ściemnia-rozjaśnia) i drugie serwisowe do zmiany barwy światła bez udziału panela dotykowego. Za pomocą panela dotykowego możliwe jest pełne sterowanie jasnością, barwą oraz czasami rozjaśniania-ściemniania. Moduł wymaga podłączenia niezależnego zasilacza 12V DC o mocy dobranej do podłączonego obciążenia LED. Bardzo istotna jest poprawna polaryzacja zasilania. Odwrotne podłączenie grozi uszkodzeniem podłączonego źródła światła (moduł jest zabezpieczony). Wyróżniamy dwa typy modułów RGB: model starszy z 2012 roku i nowszy model z 2013 roku. Nowszy model ma wprowadzony dodatkowy przekaźnik załączający zasilacz 12V. Generalna zasada działania opiera się na fakcie, że oświetlenie typu RGB nie jest załączone na stałe i nie ma powodu aby zasilacz 12V był stale załączony. Moduł jest zasilany z zasilacza systemowego 24V, a zasilacz 12V jest załączany tylko jeżeli zachodzi taka potrzeba.
