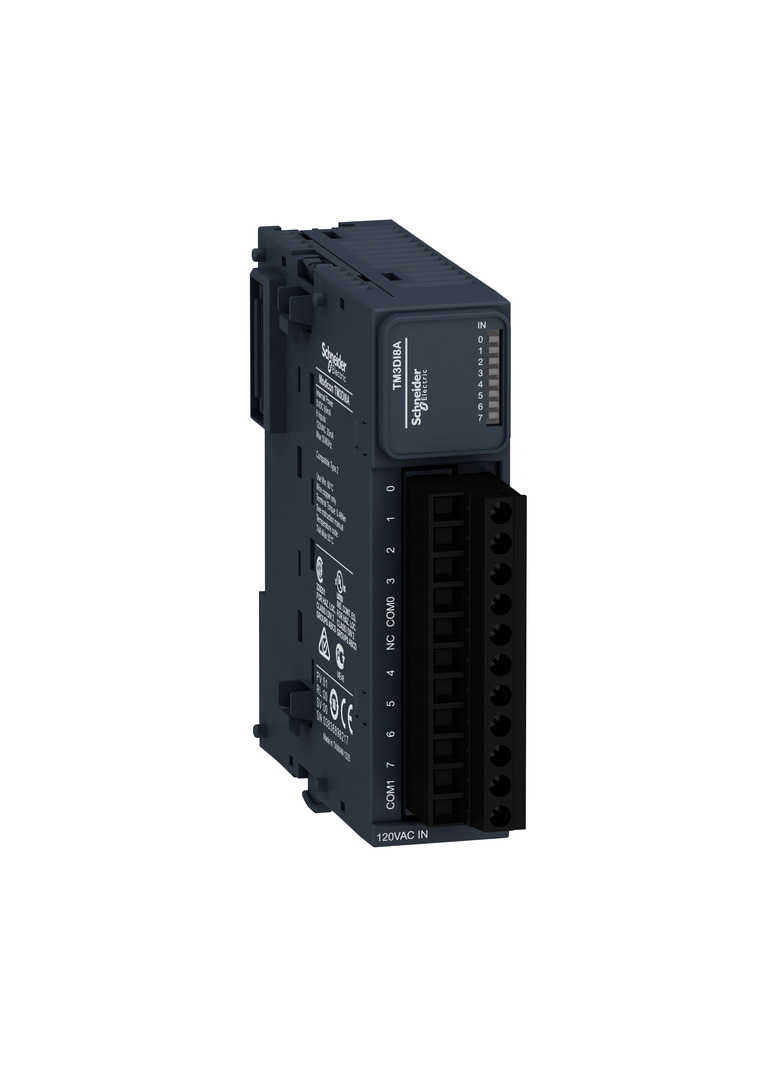

Modicon TM3, moduł wejść cyfrowych, 8 wejść, 120 VAC, zaciski śrubowe

Ten produkt należy do rodziny Modicon TM3 — modułów rozszerzeń we/wy do Modicon M221, M241, M251 i M262. Moduł wejść dyskretnych udostępnia 8 wejść. Jest to moduł wejściowy o znamionowym napięciu zasilania 120 V AC i poborze prądu 25 mA/70 mA przy 5 V DC przez złącze magistrali. Może być używany do tworzenia konfiguracji z maksymalnie 8 wejściami Istnieje izolacja między wejściem a wewnętrzną logiką, grupy wejść 1500V AC i nieizolacja między wejściami. Jest wyposażony w zdejmowany zacisk śrubowy do połączeń elektrycznych z regulacją skoku 5,08 mm dla wejść. Jest to produkt o klasyfikacji IP20. Jego wymiary to 27,4 mm (szerokość) x 84,6 mm (głębokość) x 90 mm (wysokość). Ten produkt jest certyfikowany przez CE, CULus i C-Tick. Spełnia normy EN/IEC 61131-2 i EN/IEC 61010-2-201. Ten moduł jest kompatybilny ze sterownikiem logicznym Modicon M241, Modicon M251 i Modicon M221. Obsługuje kapelusz górny typu TH35-15, szynę TH35-7.5 zgodnie z normą IEC 60715 oraz płytę lub panel z zestawem montażowym. Moduły rozszerzeń Modicon TM3 zostały zaprojektowane z wykorzystaniem prostego mechanizmu blokad łączeniowych. Złącze rozszerzeń magistrali służy do dystrybucji danych i zasilania podczas montażu modułów Modicon TM3 ze sterownikami logicznymi. Zwiększ wydajność sterownika dzięki systemowi we/wy Modicon TM3 zaprojektowanemu specjalnie dla sterowników logicznych Modicon M221, M241 i M251.
