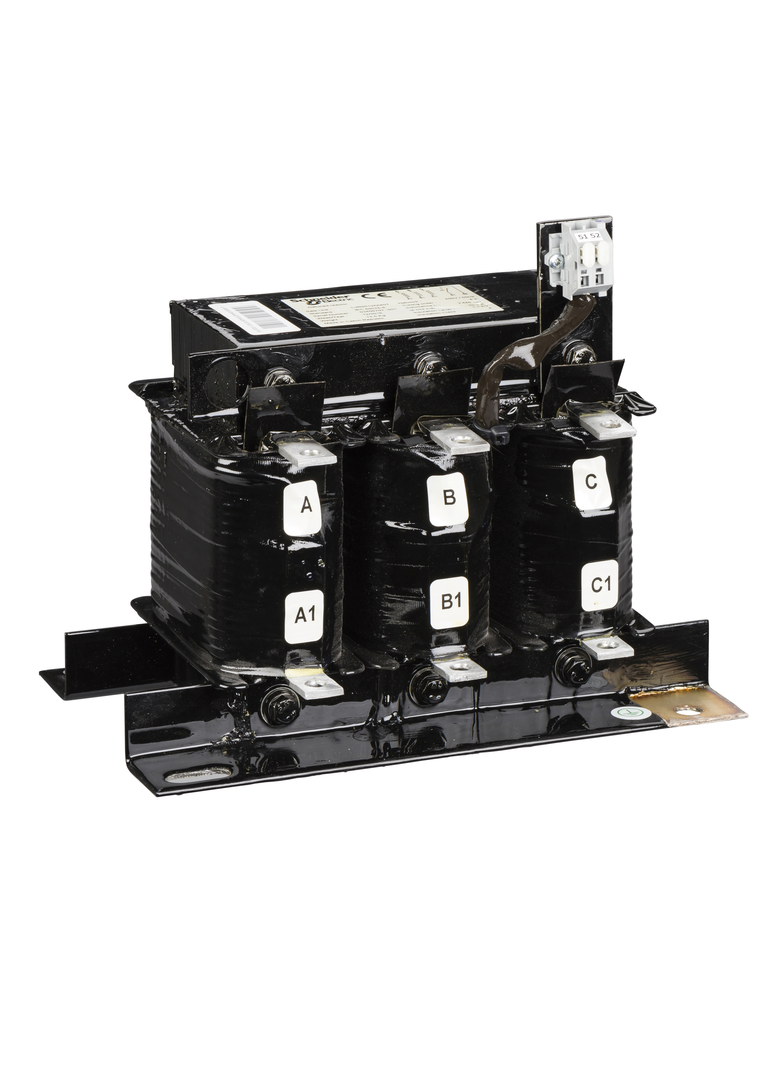

Dławik ochronny 400 V 60Hz 12,5 kvar 7% 228Hz

Reaktor zatrzymany VarPlus jest przeznaczony do ochrony kondensatora poprzez zapobieganie wzmacnianiu składowych harmonicznych występujących w systemie. Kondensatory i reaktory są skonfigurowane w szeregowym obwodzie rezonansowym. Wyregulowana w taki sposób, aby częstotliwość rezonansowa serii była poniżej najniższej częstotliwości harmonicznej występującej w systemie. Reaktor ten jest przystosowany do zasilania wyjściowego o mocy 12,5 kVar z regulacją 3,8/228 Hz przy 400 V AC przy 60 Hz. Impedancja względna, 7 %. Ten komponent spełnia normy IEC 60068. Ten element wymaga wymuszonej konwekcji, należy dodać wentylator. Wymiary obudowy to 220 mm wysokości, 240 mm szerokości i 160 mm głębokości. Dla produktu o masie 9 kg.
