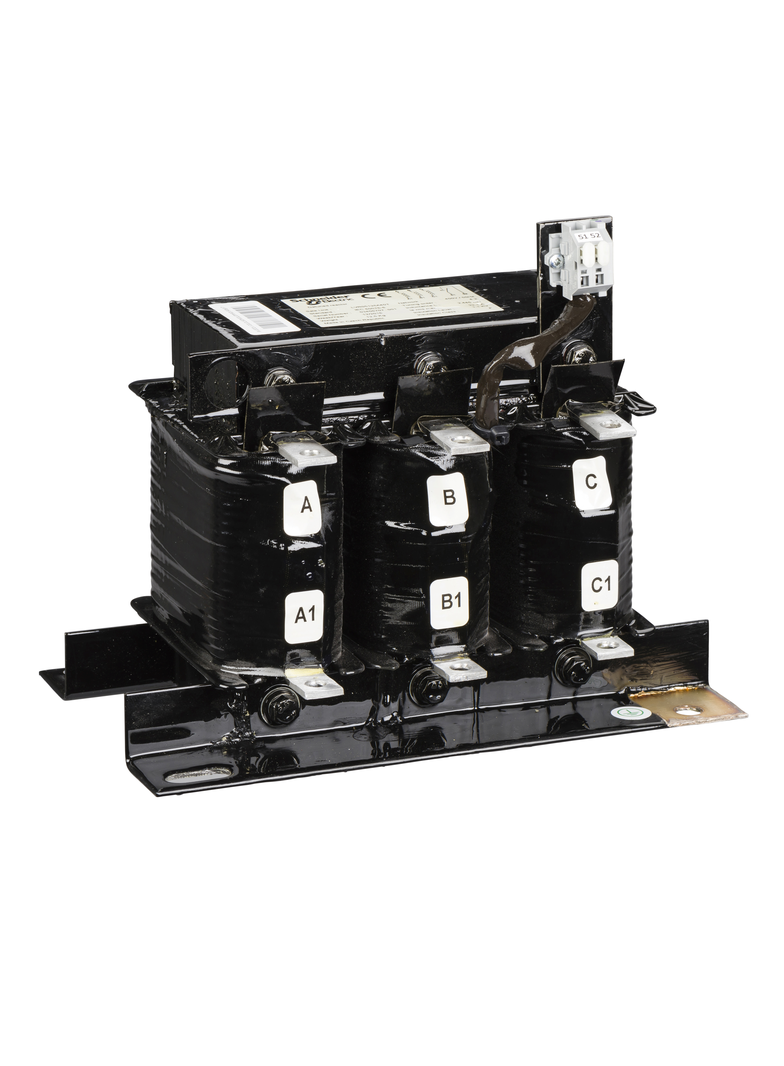

Dławik ochronny 400 V 50 Hz 50 kvar 5,7% 210 Hz

Reaktor zatrzymany VarPlus jest przeznaczony do ochrony kondensatora poprzez zapobieganie wzmacnianiu składowych harmonicznych występujących w systemie. Kondensatory i reaktory są skonfigurowane w szeregowym obwodzie rezonansowym. Wyregulowana w taki sposób, aby częstotliwość rezonansowa serii była poniżej najniższej częstotliwości harmonicznej występującej w systemie. Reaktor ten jest przystosowany do zasilania wyjściowego o mocy 50 kVar z regulacją 4,2/210 Hz przy 400 V AC przy 50 Hz. Impedancja względna, 5,7%. Ten komponent spełnia normy IEC 60068. Ten element wymaga wymuszonej konwekcji, należy dodać wentylator. Wymiary obudowy to 270 mm wysokości, 260 mm szerokości i 200 mm głębokości. Dla produktu o masie 24 kg.
