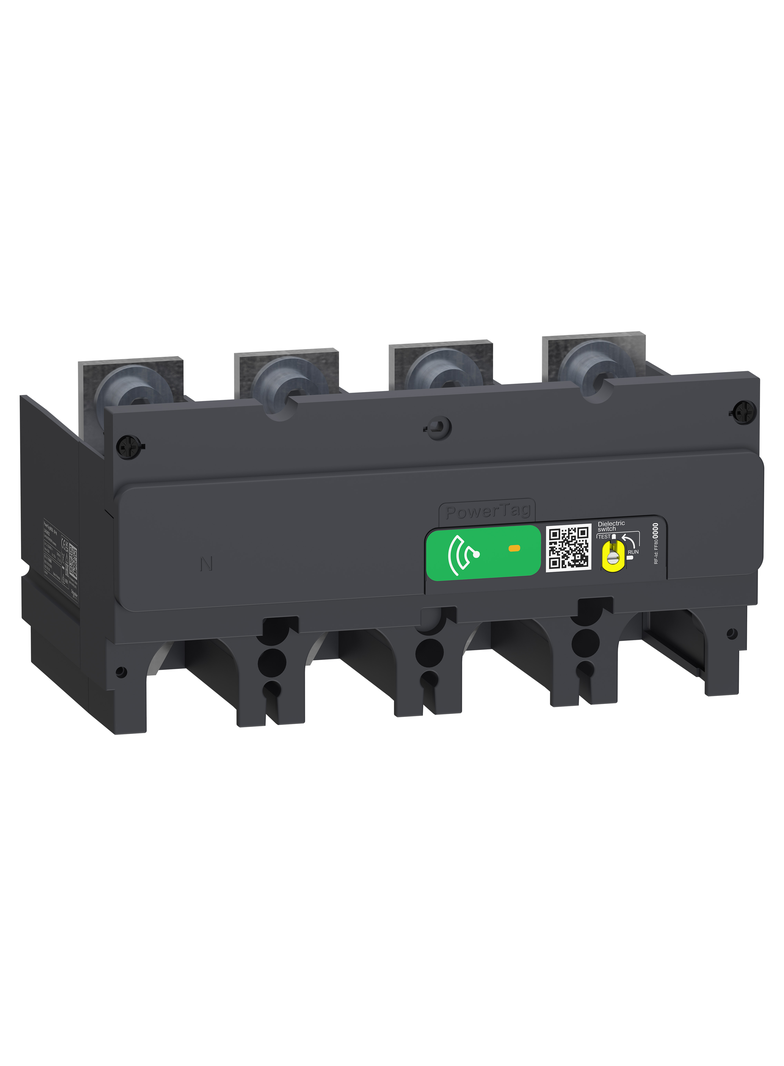

ComPacT NSX, PowerTag, moduł pomiarowy 630A 3P+N

PowerTag Energy M630 3P+N to czujnik energii z komunikacją bezprzewodową. Dzięki konstrukcji Monoconnect jest dedykowany do Compact NSX 400/630, Compact NS 400/630, Compact INS 320/400/500/630 i Compact INV 320/400/500/630. Musi być powiązany z koncentratorem lub bramą, aby zapewnić monitorowanie obwodów i diagnostykę do poziomu obciążenia. Został zaprojektowany specjalnie do zastosowań związanych z zarządzaniem energią, monitorowaniem obciążenia i dostępnością zasilania. Zawiera dokładne pomiary w czasie rzeczywistym energii czynnej i biernej, mocy czynnej, biernej i pozornej, prądu, napięcia i współczynnika mocy. W przypadku zaniku zasilania wysyła alarm zaniku napięcia i wartość prądu na fazę przed odłączeniem zasilania. PowerTag Energy M630 jest zgodny z normą IEC 61557-12. Jest to PMD-II/DD/K70/1. Kategoria wydajności to klasa 1. Maksymalny prąd Imax wynosi 630A. Prąd bazowy Ib wynosi 100A. Prąd nasycenia wynosi 1260 A, a prąd rozruchowy Ist wynosi 400 mA. Napięcia znamionowe Un to napięcie międzyfazowe 230VAC +/- 20% i napięcie międzyfazowe 400VAC +/- 20%. Maksymalny pobór mocy jest mniejszy lub równy 3,7VA. Można go zamontować bezpośrednio na dolnej stronie wyłącznika automatycznego lub zacisków dodatkowych Vigi, lub na górnej lub dolnej stronie podstawy wtykowej, jeśli taka istnieje. Kolor produktu to szary (RAL7016). Masa wynosi 1000 g. Stopień ochrony wynosi IP20 i IK07. Temperatura pracy wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -50°C do +85°C. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
